90y E30 M3 DiamondBlack Restoration LastFile

長い間作業を行っていた90y E30 M3 DiamondBlackのLastFileになります。

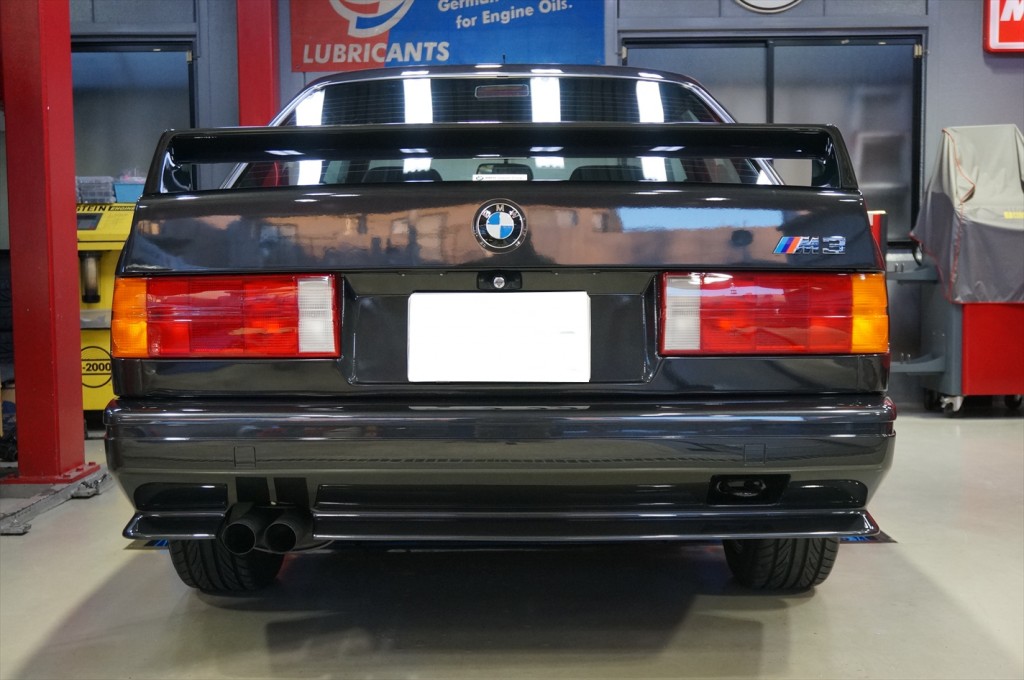

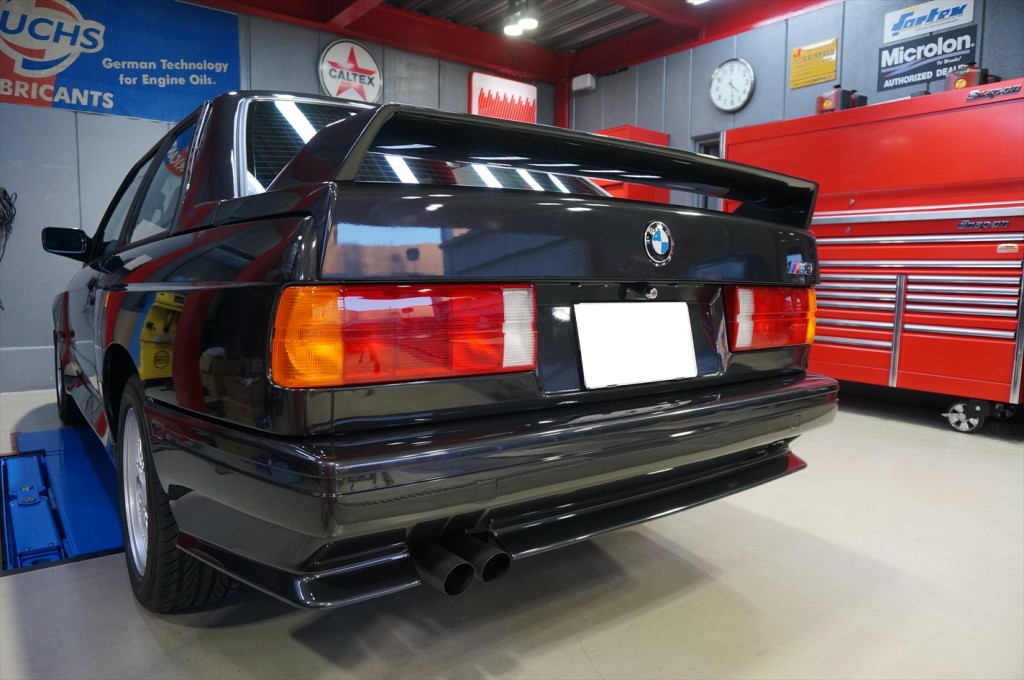

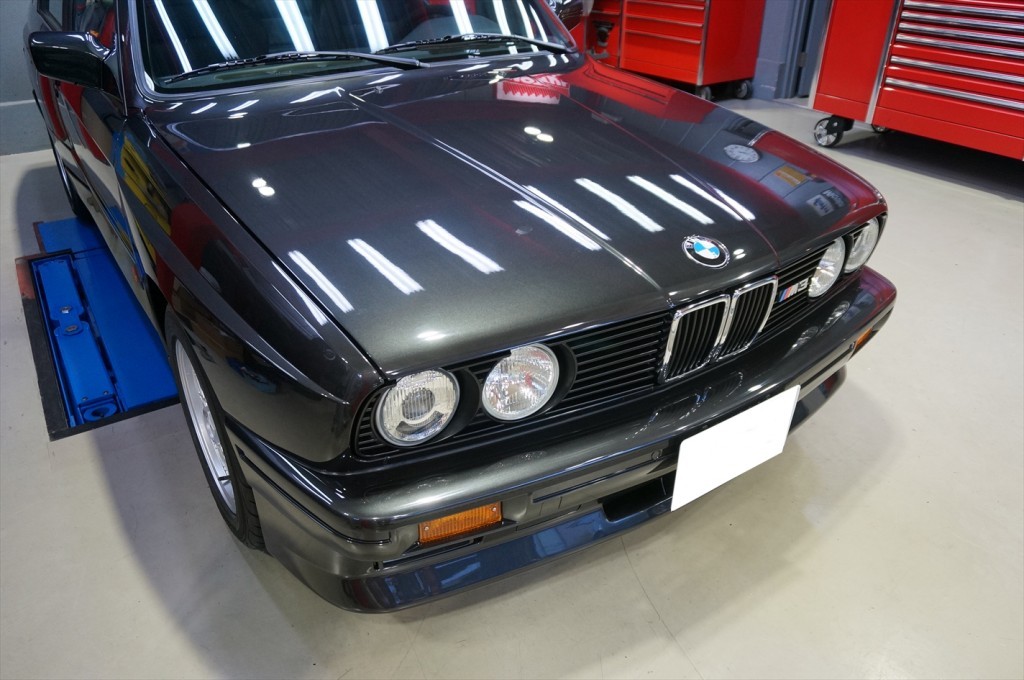

第一回の作業前の記事と似たアングルで撮影を行いましたので同時に御覧頂くと状態の違いがお判り頂けると思います。
作業工程もこちらのリストの記事から御覧頂けますので同時にお読み頂くと更にお楽しみ頂けると思います。今回のレストア内容は････かなりのパーツ量です。
★使用パーツ(入荷順)
ボルト 3331 1129 676*4　ボルト M12*1.5*90 3332 1136 406*4　ボルト 3411 1118 948*4　ナットM10*2　
ブラケット 3432 1160 027*4　ラバーグロメットD=40MM 3432 1154 322*2　スペーサー 3432 6777 692
クリップ 3432 1155 786*3　ブラケット 3432 6855 500*4　ブラケット 3432 1158 467　ジョイントパイプ 3434 1111 435
クランプ 1613 1364 431*4　ブラケット 3452 1154 232*2　クランプ 1613 1177 494*10　ナットM6 1613 1176 747*15
ラバーマウント 1612 1177 892*3　ブレーキキャリパーベントバルブ 3411 1153 197*4　
ブレーキキャリパーダストキャップ 3411 1153 198*4　リアキャリパーオーバーホールキット 3421 1157 042*2
フロントキャリパーオーバーホールキット 3411 1153 202*2　フロントブレーキキャリパーガイドブッシュ 3411 1157 038*2
ダストカバーABS 3121 1126 065*2　ブラケット 3452 1154 232*2　Fホイールハブ 3121 2225 362*2　ナット 3121 1128 336*2
キャップ 3120 6777 789*2　ブーツリペアキット 3321 9067 812*2　R/Kブーツ 3321 9067 815*2
ラバーマウント 3331 1130 537*2　ボルト 3331 1129 676*4　ラバーマウントセット 3332 9061 945*2　ナット 3341 1125 664*2
クランプ 6312 1364 431*4　ガイドブッシュR/K 3411 1157 038*2　ラバーマウントセット 3112 9064 875
スプリングパッドアッパー 3133 1128 523*2　スプリングパッドロアー3MM 3133 1124 322*2　
ウェーブワッシャーB8 0711 9932 095*8　ヘックスナットM8 0712 9922 716*4　ブッシュ 3231 1114 508　ボルト 3231 1153 995
ガイドサポート 3352 1128 819*2　ガスケット 3352 6772 864*2　スプリングパッド5MM 3353 1136 385*2
スプリングパッド 3353 1128 610*2　サポート 3355 1124 375*2　クランプ 5141 1870 718*10　ダストカバー 2611 1226 552
ホース12*19 3433 1108 710*2　プラグターミナル 6113 1378 400　ナットM10*1 3352 1137 747*2
Oリング13*2.5MM 3213 1123 738*8　キャップナットM3 5111 2232 040*15
ホローボルト 3213 1128 698*4　ユニバーサルジョイント 3231 1153 993　ボルト 3231 1153 995*3
レインフォースメント 3320 7572 717*6　ラバーブーツ 3211 1127 104*2　スレッデッドリング 2611 7514 037
テンションストラップ 3213 1094 100*4　ラバーマウントD=2.1MM 3135 1132 355*2　センターマウント 2612 1226 723
シフトリンゲージサスペンション 2511 1220 707　シフトリンゲージブッシュ 2511 7519 669　シフトレバーベアリング 2511 1220 600パワステギアボックスロックプレート 3211 1124 540*2　デフドレンワッシャA22*27 0711 9963 355*2
デフドレンボルトM22*1.5 3311 7525 064*2　SPEEDセンサOリング 3311 1210 739　
ディスクロータインナーボルトM8*12 3411 1123 072*4　キャリパークリップ 3421 1157 046*2　ヒートプレート 5148 1911 009
パワステギアボックススクリューM8*12-Z3 0711 9913 011*2　A/Cプレッシャーセーフティスイッチ 6453 8390 971
フューエルラインブラケット 1612 1155 064*10　フューエルラインガイド 1612 1176 766*10
フューエルレギュレーター 1612 1178 035　スロットルボディエアインシュレーター 1354 1318 319*2
オルタネーターブラケットブッシュ 1172 1261 404*2　エアコンブラケットブッシュ 3241 1705 063*2
エアコンブラケットブッシュ 6452 1278 034*2　ファンベルトアジャストナット 1231 7677 914　
ファンベルトアジャストバー 1231 1312 137　ヘッドボルト 1112 1307 135*10　B/Gシェル 1124 1310 515*8
チェーンテンショナー 1131 1317 335　サークリップ5.0 0711 9932 832*2　クリップ 0711 9905 858
Oリング 1364 1360 378　Oリング 1161 1307 766　Oリング 1354 1307 768*4　ワッシャー 0711 9907 030*2
プレート 1131 1305 070*2　ボルトM6*16-8.8ZNS3 0711 9904 357*12　テンプセンサー 1362 1709 967
ドレンワッシャーA12*15.5-AL 0711 9963 130　テンプセンサー 1262 1710 511　ガスケットリング A14*18 0711 9963 200
テンプスイッチ(91/99CEL) 6131 1378 073　テンプスイッチ108CEL 1263 2241 342　ガスケットリングA14*18-CU 0711 9963 201ナット 1162 1304 755*16　ガスケット 1176 1308 686*2　ボルトM10*50 0711 9913 859*4　ナットM10 1830 1737 774*4
スタッド 1112 1312 096*16　サポート 2211 6759 728　ドレンプラグM12*1.5 1113 1273 093　テンプスイッチ 1261 1309 193
ドレンワッシャーA12*15.5-AL 0711 9963 130　ラバーブーツ 1161 1310 785　ラバーマウント 1371 1272 495
オイルプレッシャースイッチ 1261 8611 273　ボルトM10*75 1111 1735 525*10　ラバーマウント 3355 1130 349*2
ガスケット 3311 1210 405　シリンダーヘッドガスケットセット 1112 1316 992　エンジンブロックガスケットセット 1111 1316 993
フラットワッシャー 1112 1280 413*10　B/Gシェルスタンダード 1121 0666 100*2　B/Gシェルスタンダード 1121 0666 110*8
コンロッドボルト 1124 1307 140*8　R/Kピストンリング 1125 1310 780*4　ナット 1123 1308 128　
フラットワッシャー 1123 1308 295　チェーンテンショナー 1131 1308 639　スライドレール 1131 1308 495
プロテクション 3312 1200 284　ブッシュ 3432 1312 201*2　ロックプレート 2321 1490 120　シャフトシール 3150 7609 535
スリーブ 3312 1744 368　Oリング 3311 1214 144*2　R/Kオイルシール 3310 7505 602*2　ラバーマウント 3317 1135 242
ガスケットリングA8*11.5 0711 9963 041*4　ボルトM8*1 0711 9919 210*4　インパルストランスミッター 6216 8355 008
サポートプレート 3311 1206 076　サークリングプレート 6216 1365 817　サウンドインシュレーター 5148 1916 442
サウンドインシュレーター 5148 1962 045　サウンドインシュレーター 5148 1962 048　フューエルホース8*13 1612 1180 409
フューエルホース 1612 1118 812　ガスケットリング 1612 1150 391　フューエルホース 1612 1178 823
フューエルホース 1612 1178 990　フューエルホース 1612 1180 402　電動ファンレジスター 6412 1388 069
リベット 1711 1150 983*4　ボンネットガイドローラー 5123 1884 272*2　ボンネットストッパー 5123 1884 280*2
シールリングD=58.8*4.2 1611 1744 369　フューエルフィルター 1332 1268 231　エキスパンティングリベット 0713 0702 966*6
スクリューB6.3*19 0711 9916 967*20　ボンネットワイヤー 5123 1884 281　キャップナット 4133 5480 120*10
配線クランプ 6113 1391 721*10　キーシリンダーカバー 5121 1865 246*2　ブラケット 3432 6855 500*10
ホースクランプ77-84 0712 9952 131*2　サイドブレーキシュー 3441 1159 467　モールクリップ 5113 1884 467*8
リアショックプロテクションチューブ 3352 1129 263*2　サイドブレーキブラケット 3441 1154 158*2
リアスタビライザー 3355 1129 194　モールクリップ 5132 1874 017*20　パッドセンサーブラケット 3435 1153 966*2
エアコンプレッシャーホース 6453 9067 575　エアコンプレッシャーホース 6453 1381 740　サクションパイプ 6453 8391 051
バルブアダプター 6411 8363 260　Fブレーキローターセット 5431 1264 122　Rブレーキローターセット 5431 1264 123
ガスケットリングD=7.65MM 6450 8390 601*4　ガスケットリングD=11.1MM 6450 8390 602*2
ガスケットリングD=14MM 6450 8390 603*3　ガスケットリングD=17.17MM　エアコンプレッシャーホース 6453 9067 578
エアコンプレッシャーホース 6453 8391 048　エンジンオイルクーラーホース 1722 2225 805
エンジンオイルクーラーホース 1722 2225 806　Oリング13.4*1.78 1722 2245 358*4
サイドステップクリップ 5116 1881 149*4　MTシャフトシール40*55*8 2312 1205 342　MTオイルシール15*21*5
ロックプレート 2321 1490 120　ラバーマウントセット 2371 2225 624*2　ディストリビューターローター 1211 1312 157
ディストリビューターキャップ 1211 1312 160　ラバーブッシング 1711 1117 442　フラットワッシャー 5143 6440 260*2
フロントスタビライザー 3135 2225 284　シフトレザーブーツ 2511 2232 508　ホーンボタン(ブラック) 3233 2226 656
MテクステアリングM3/E3 3233 2226 808　シフトノブM3/E3 2511 2233 140　フルードコンテナ6166 1370 788
ラバーグロメット 6131 1369 343　ストレーナー 6166 1365 848　カバーリング 6166 1364 807
ウォッシャーポンプ 6166 1380 066　ラバーグロメット 6166 1365 657　ブレーキフルードタンク 3432 2226 210
プラグターミナル 6113 1378 408　プラグ(ATE) 3431 1160 133*2　コネクター0.5-1.0MM 6113 0007 441*2
ウォーターホース 1153 1309 669　ウォーターホース 1153 1309 670　ウォーターホース 1153 1309 668
ウォーターホース 1153 1309 680　ウォーターホース 1153 1266 472　ホース 1711 2225 399　ホース7*10MM 1711 1150 232
ブリーザーホース8*13MM 1712 1712 736　ウォーターホース 1153 1309 667　エキスパンションタンク 1711 2225 543
レベリングスイッチ 6131 1378 320　ラジエターキャップ1.4BAR 1711 2227 683　ウォーターホースIN 6421 1370 807
ウォーターホースOUT 6421 1374 908　ウォーターホースOUT 6421 1381 541　サーモスタット 1153 1315 537
フロントコイルスプリング3133 1130 040*2　リアコイルスプリングセット3353 9061 084　
パワステプレッシャーホース 3241 6769 948　インテークホース 3241 1135 936　リターンパイプ 3241 1134 693
ホースクランプ18-24 0712 9952 109　ホースクランプ16-19 0712 9952 107　ガスケットA14*20-CUSN*6
フロントウェザーストリップLH/OUT 5121 1913 055　フロントウェザーストリップRH/OUT 5121 1913 056
トランクシーリング 5124 1933 793　サイドミラーベースシーリングLH 5116 1904 529
サイドミラーベースシーリングRH 5116 1904 530　リアサイドウィンドウウェザーストリップLH 5136 1888 325
リアサイドウィンドウウェザーストリップRH 5136 1888 326　フロントウィンドウガイドLH 5132 1904 781
フロントウィンドウガイドRH 5132 1904 782　フロントウィンドウガスケットLH 5121 1888 157
フロントウィンドウガスケットRH 5113 1888 158　リベット 5111 1942 789*2　ナット 0714 6949 380*5
ヒューズボックスカバー 6113 1368 802　ライセンスレンズ(HELLA) 6326 1372 763*2
パワステオイルリザーバータンク 3241 6851 217　ラベル 7124 6798 132　イグニッションワイヤリング 1212 1311 735
ホースクランプ37-43 0712 9952 117 *6　ボルトM8*50 2300 1222 887*4　エンジンマウント 1181 2225 598*2
ファンベルト10*813 3242 1316 785　ファンベルト 6455 1722 991　パワーステアリングエアパイプ 3213 1128 695
ホースクランプL12-15 0712 9952 104*6　ホースクランプ37-43 0712 9952 117*2　ファンベルト9.5*865
フューエルホース 1353 1726 960　プレッシャーレギュレーター 1353 1711 541　アクセルケーブルベアリング 1354 1747 519
アクセルボーデンケーブル 3541 2225 929　スパークプラグX5DC 1212 9061 882*4　クラッチブリーダー 2152 1116 360
ヘッドライトスクリュー 6312 1385 397*8　ブラインドナット 6312 1378 369*12　ボルト 6312 1378 368*4
ハイビームLH(BOSCH) 6312 1386 449　ハイビームRH(BOSCH) 6312 1386 450　ヒートプレート 1181 2226 030
サンルーフシーリング 5412 1906 999　パワステポンプオーバーホールキット 3241 1135 880　グロメット 5122 1856 946*4
フロントウェザーストリップLH/IN 5121 1953 023　フロントウェザーストリップRH/IN 5121 1953 024
マフラーラバーリング 1821 1105 635*2　ナットD=18MM ZNS-3 0714 6949 379*5
プラグターミナル 6113 1378 400　スロットルスイッチ 1362 1273 277　ウォッシャーホース 6166 1357 388*2
バルブ 6166 1374 978　ワイパーカバーリングキャップ 6161 1370 387　コネクター0.5-1.0MM 6113 0007 441*2
フロントガラスラバーフレーム 5131 1945 082　リレー 6136 8373 700*2　プラグターミナル 6113 1378 410*8
ソケット 6113 1378 418*2　プラグターミナル 6113 1378 419*3　サイドウィンカーLH 6313 1381 253
サイドウィンカーRH 6313 1381 254　カバーリングキャップ 5111 1961 926*4　ホールディングストラップ 5111 1910 365*4
クリップ 5171 1910 956*4　フロントバンパーカバー 5111 1967 803　リアバンパーカバー 5112 1952 868
バンパーカバーリングLH 5111 1961 927　バンパーカバーリングRH 5111 1961 928　プラグターミナル 6113 1378 416*2
リアバンパーガスケットリング 6422 1922 280*2　ウォッシャーLパイプ 6166 8374 371*3　
リアウィンドウクリップ 5131 8177 850*20　ヘッドライトカバーロック 5171 1916 197*4
ウォッシャースプレーノズル 6166 1373 401*2　ウォッシャークランプ 1242 1284 411*2　ウォッシャークランプ 6113 1267 476*4
ウォッシャータンクプッシュボタン 6166 1368 599　リアバンパーダクトガスケットリング 6422 1922 280*2
オイルクーラーラインブラケット 1721 1809 492*2　ボンネットインシュレーターリベット 5148 1915 964*20
フロントバンパーガスケット 5171 1945 950　フロントバンパーガスケット 5171 1945 951　フロントバンパーガスケット 5171 1945 952
ドアトリムクリップD=4MH 5141 1973 500 *20　リアクォーターパネルクランプ 5141 1870 718*6
ヘックスヘッドスクリュー 0711 9901 299*6　エキスパンティングナット4.8 6317 1367 868 *10
ボディナット 0712 9904 223*10　リベット 5111 1908 077*10　ナット 0714 7154 447*10　ランプカバー 6312 1391 940*10
フロントウィンカーガスケット 6313 1369 304*2　フロントウィンカーレンズ 6313 1386 611*2　フォグランプLH 6317 1381 419
フォグランプRH 6317 1381 420　テールレンズガスケット 6321 1370 679*2　ヘックスヘッドスクリュー 0714 7129 160*5
ヘックスヘッドスクリュー4.8*16MM 0714 7129 160*5　トランクカバーリベット 5148 1905 599*6
トランクカバーリベット 5148 1915 964*4グロメット 5114 1807 495*4　テールライトレンズLH 6321 1368 823
フロントグリルセンター 5113 1945 877　フロントグリルLH 5113 1945 885　フロントグリルRH 5113 1945 886
フロントアンダーカバー 5171 1923 771　ピースLH 5171 1933 827　ピースRH 5171 1933 828
FホイールカバーLH 5171 1935 841　FホイールカバーRH 5171 1935 842　フューエルキャップラバーカバー 5171 1884 358
アッパーマウントカバーリングキャップ 3131 1139 453　ワイパーブレードセット 6161 9069 196
サポート 6166 8374 371　スピードメーター 6212 1377 348　クリップ 5147 1840 960*10
キャップ 6161 1376 313*2　ナットM6 1613 1176 747　バックランプSW 2314 1354 071
グローブボックスピン 5116 1828 956*2　Fアンダースポイラー 5111 1945 939　リベット 5111 1908 077*14
テンションストラップ 3213 1094 100*4　ピラーガスケットLH 5172 1922 471　ピラーガスケットRH 5172 1922 472
車載工具サウンドアブソーバー 7111 1152 109　フューエルフラップインターミディエイトピース 5125 1916 469
ライターエレメント 6134 1367 689　キャップナット 0711 9924 324　スクリュー 0714 7129 161*10
パワーウィンドウスイッチ 6131 1381 205　ストップライトスイッチ 6131 8360 420
クロメートボルトナット各種･ショートパーツ多数･各パーツ再メッキ

★塗装作業一式
各パーツ脱着(スケルトン)板金及び塗装(R-M社 DIAMONT D-BLACK181)各モール塗装
下廻り防錆処理(下廻り錆及び旧塗膜剥離･テロソンチッピングコート施工各アーム類ブラスト施工及び塗装

★機関部オーバーホール一式
*エンジンオーバーホールピストンリング及びメタル一式交換各部ガスケット交換バルブカーボン除去後にバルブすり合わせ
各部洗浄各パーツサンドブラスト及び塗装･メッキ処理エアコンシステムR134aに変更
*パワーステアリングポンプオーバーホール･パワーステアリングギアボックスオーバーホール
*デファレンシャル･ドライブシャフト分解及び各ガスケット交換

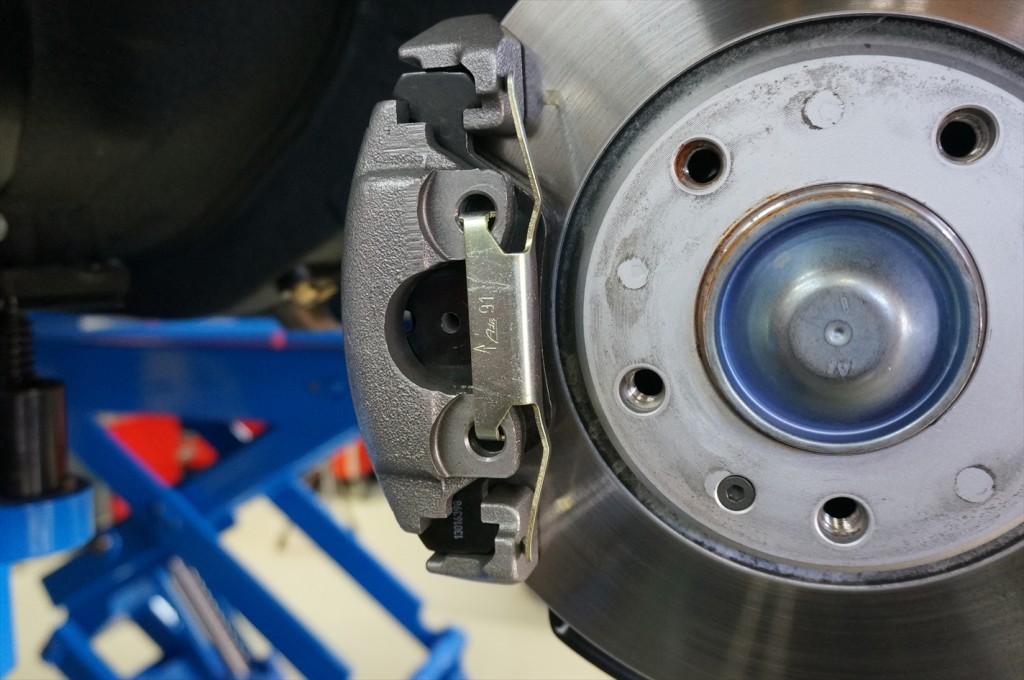

*ブレーキキャリパーオーバーホール
*エンジンルーム内配線修理一式
*足廻りフルブッシュ交換各アーム類はブラスト後に防錆ペイントしビルシュタインショックはオーバーホールし使用しております。
遮熱板･各アームブラケット等クロメート･ユニクロ･アルマイト処理ガソリンタンク塗装及び内部防錆処理

★内装作業一式フロントリアシートレザー張替及び内部クッション材交換A/B/C各ピラーレザー張替(ブラック)
ルーフライニング張替(ブラック)サンルーフモーターカバー張替(ブラックレザー)リアトレイ部張替(グレイ)

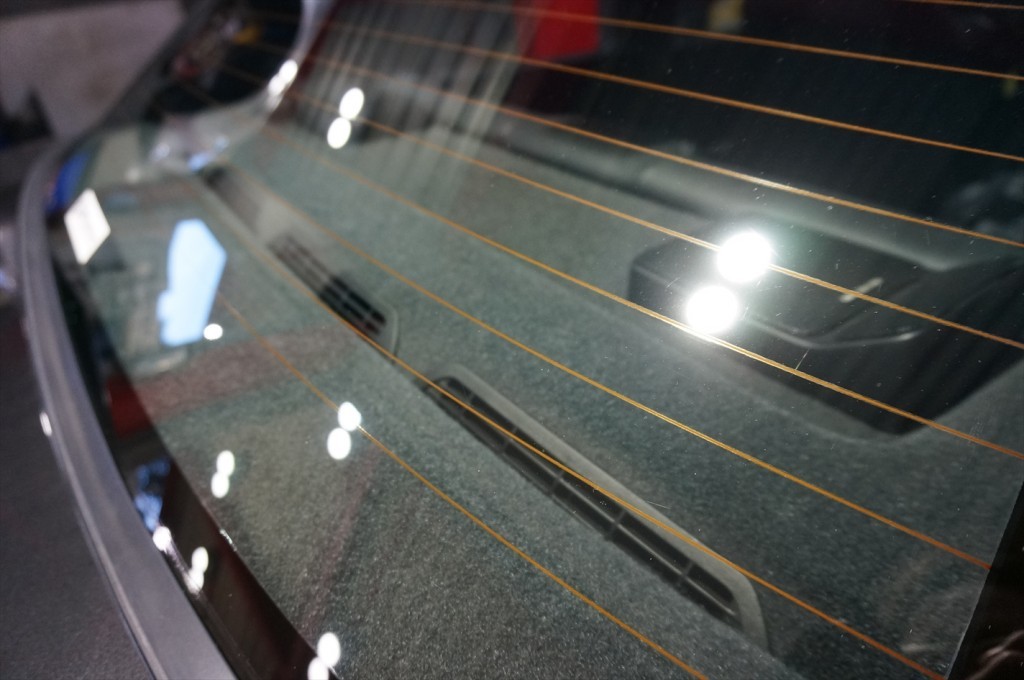

★ウィンドウガラスフィルム施工3Mピュアカット89plus(全面施工)

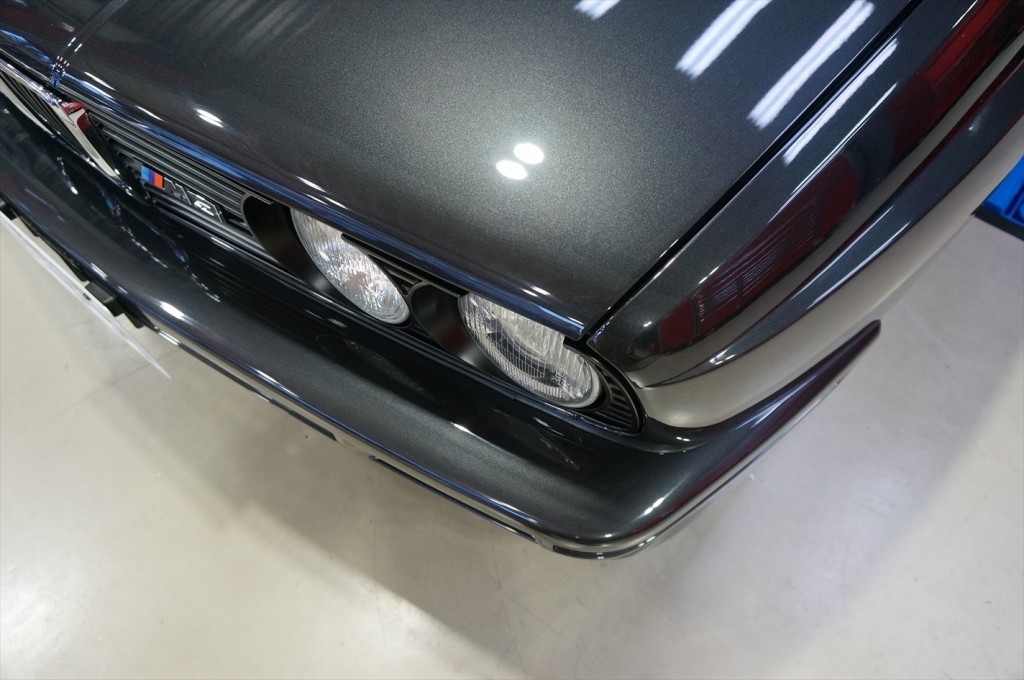

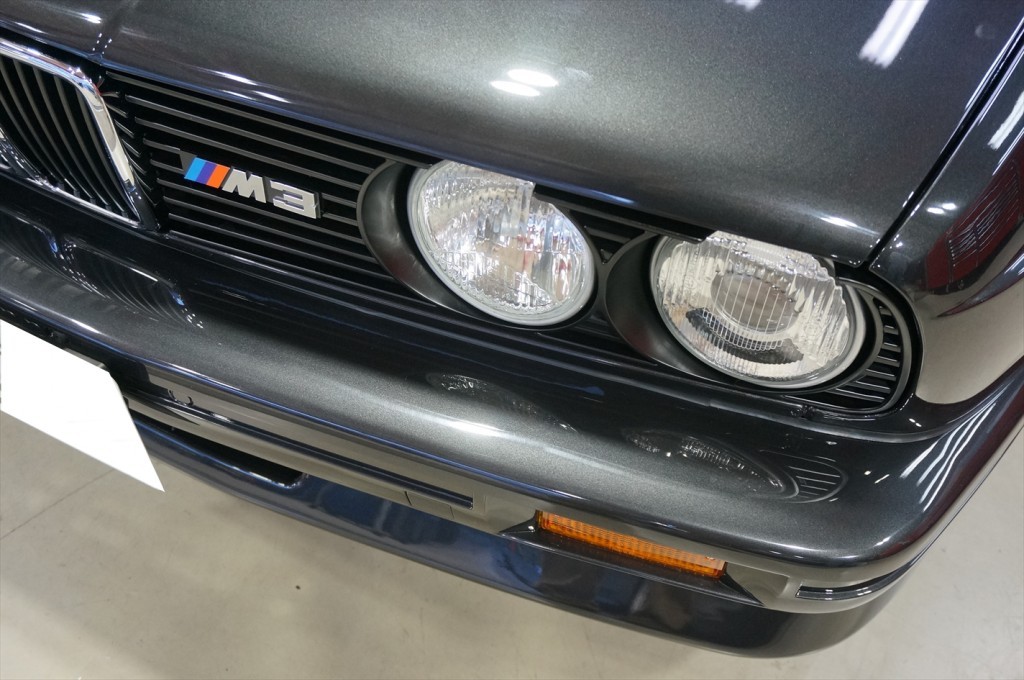

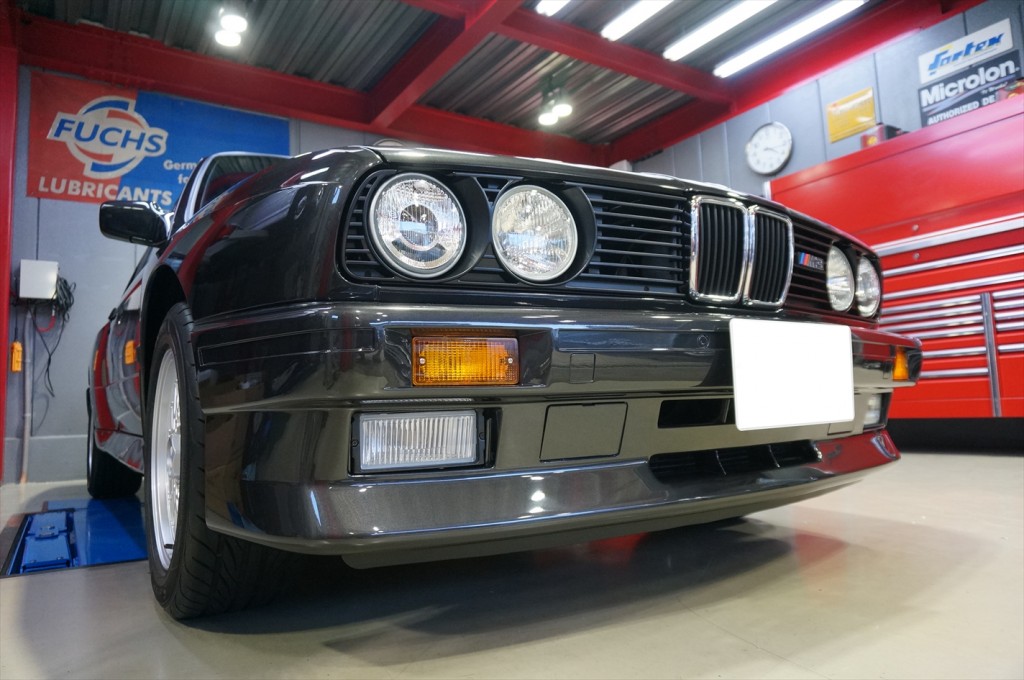

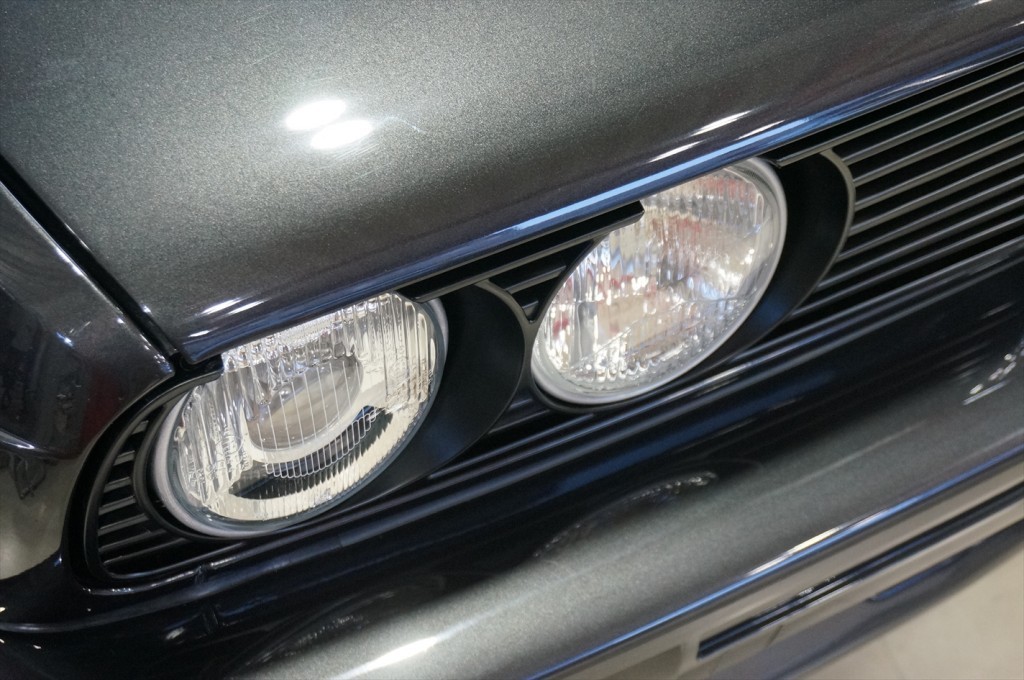

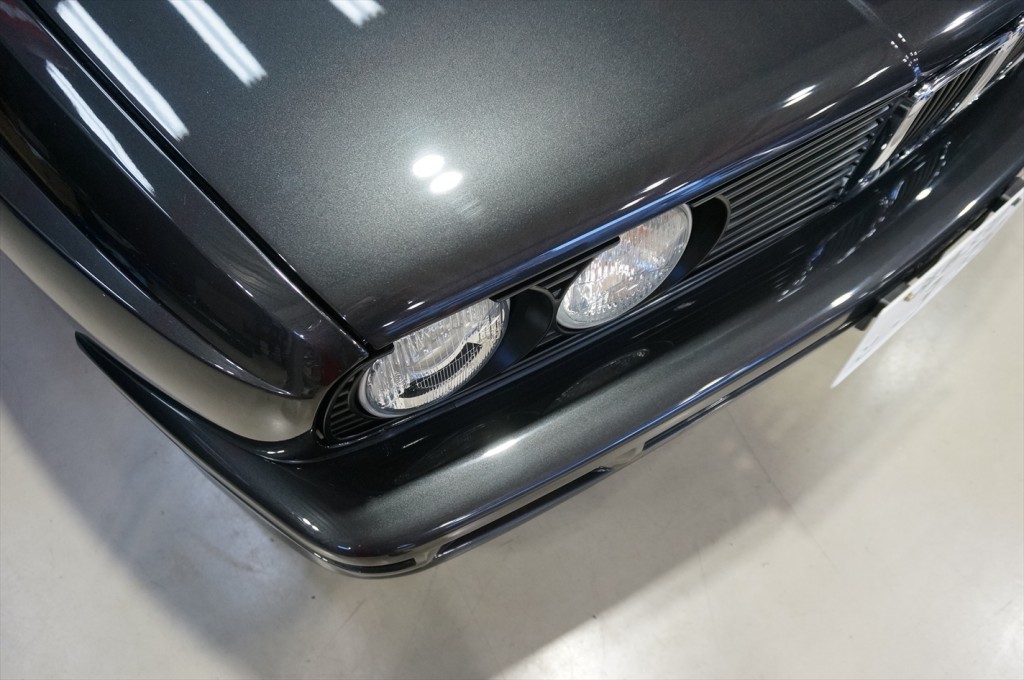

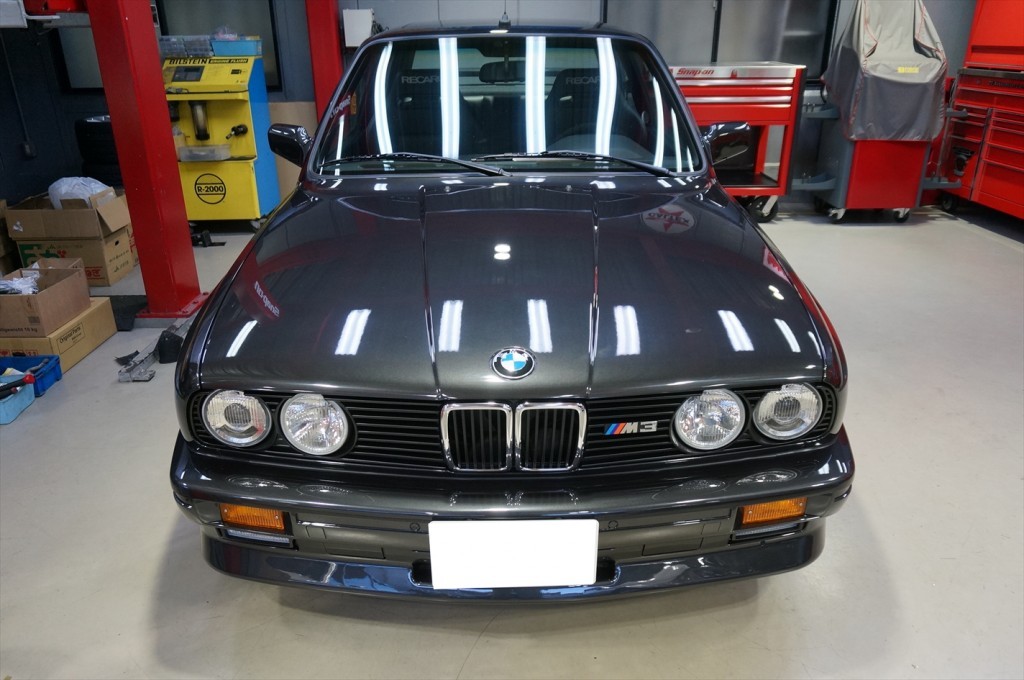

ヘッドライトもUS仕様のシールドタイプだった物を本国仕様のエリプソイドヘッドライトへ交換しました。

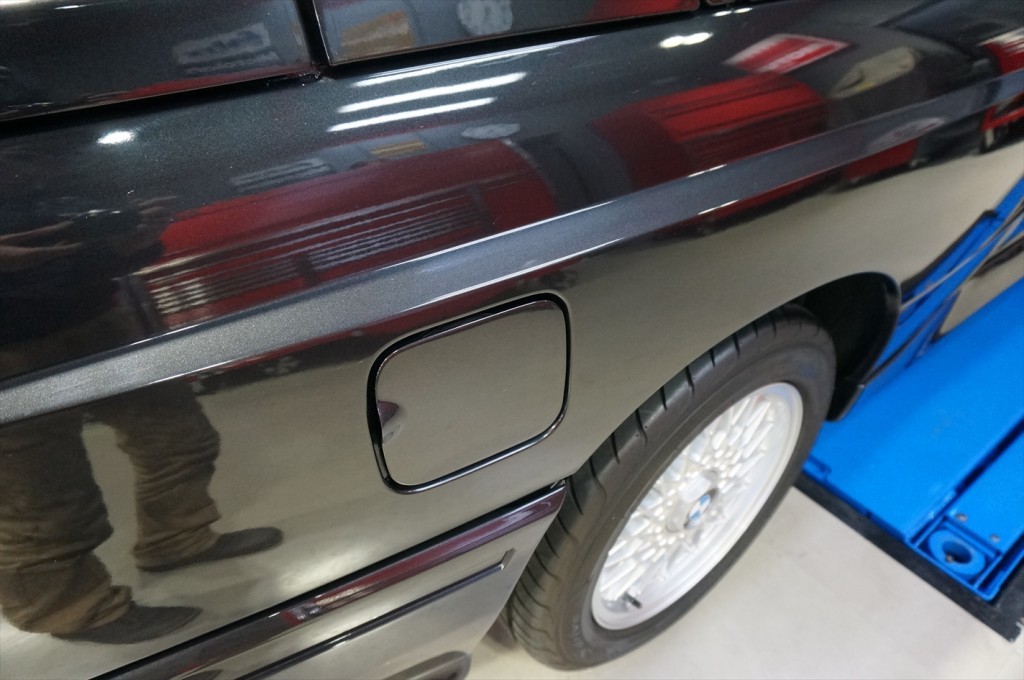

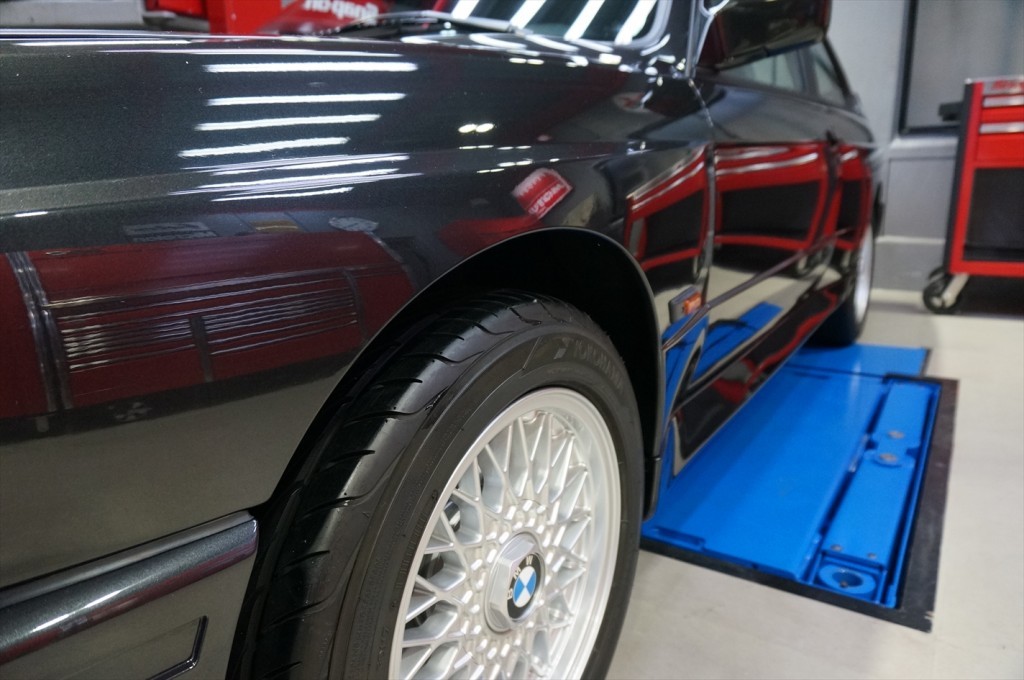

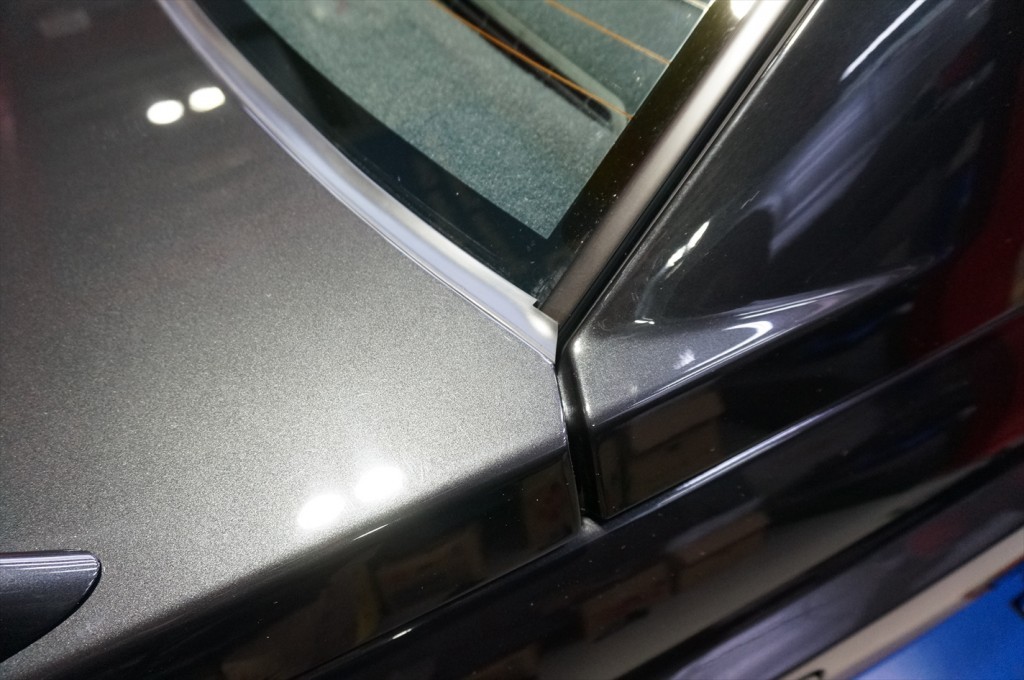

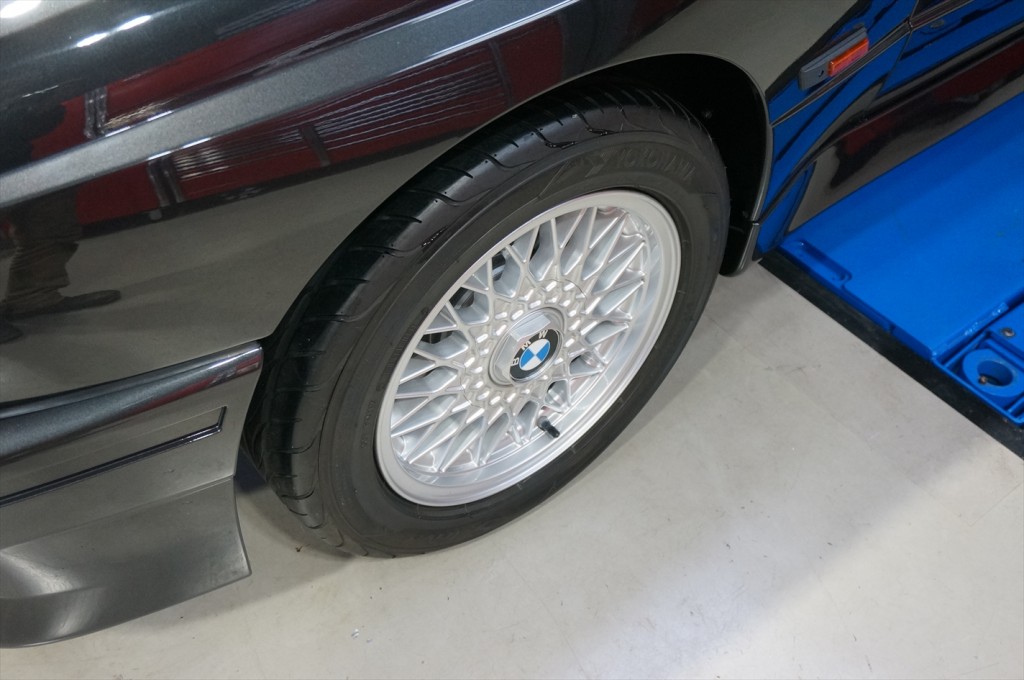

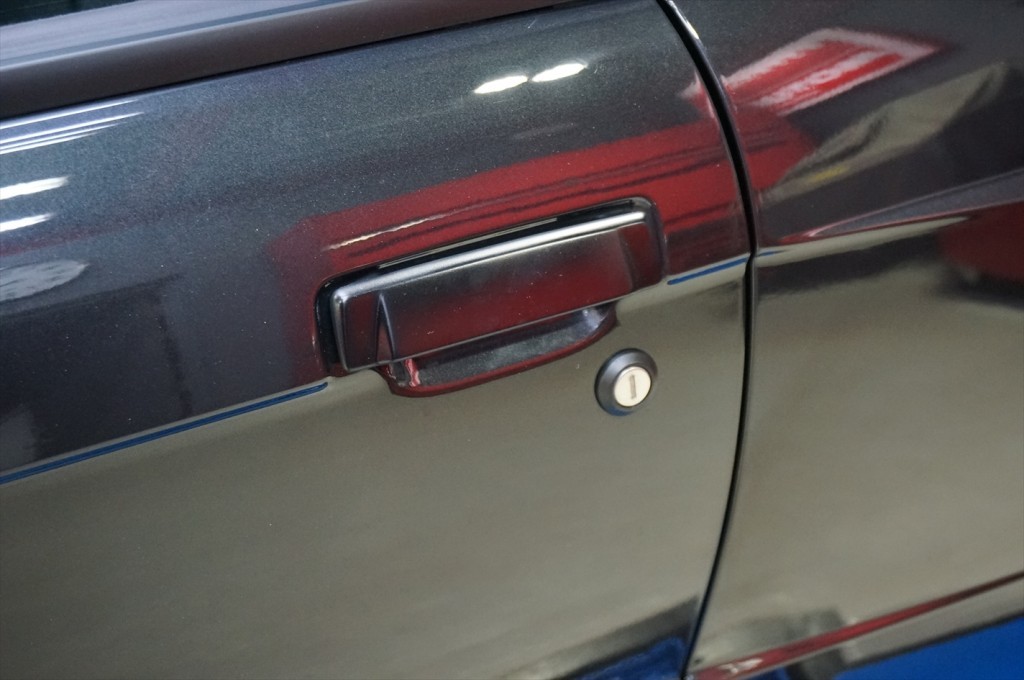

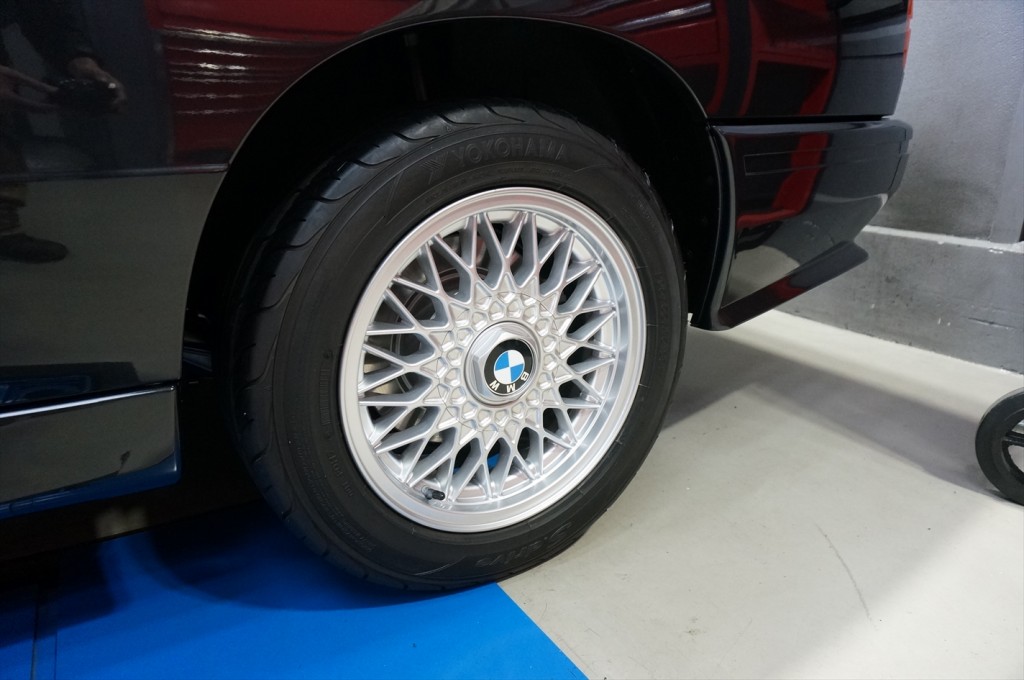

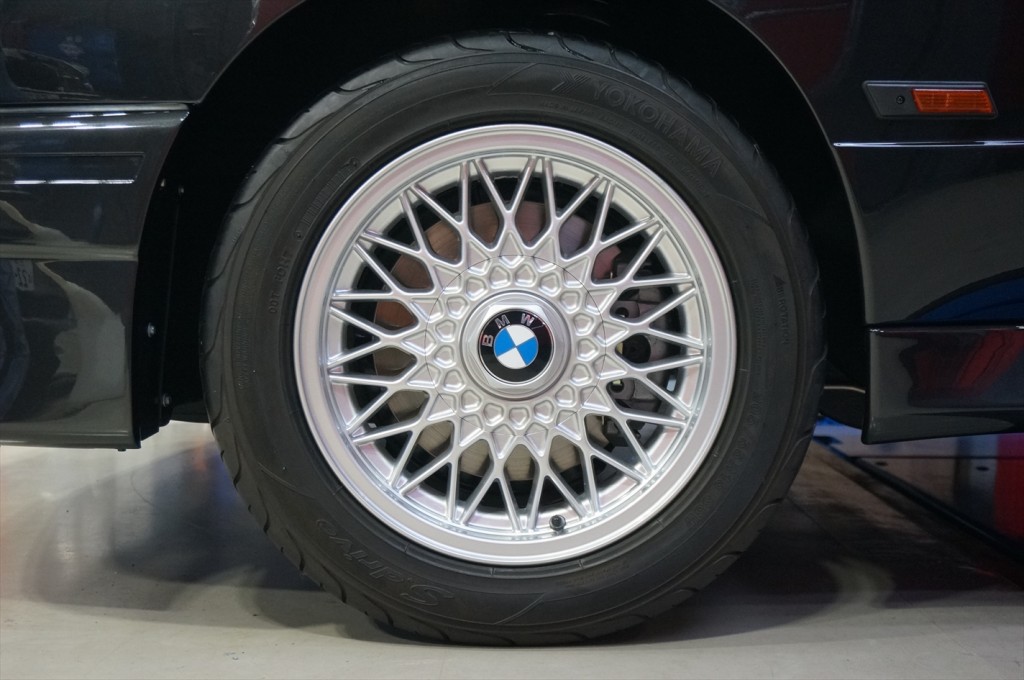

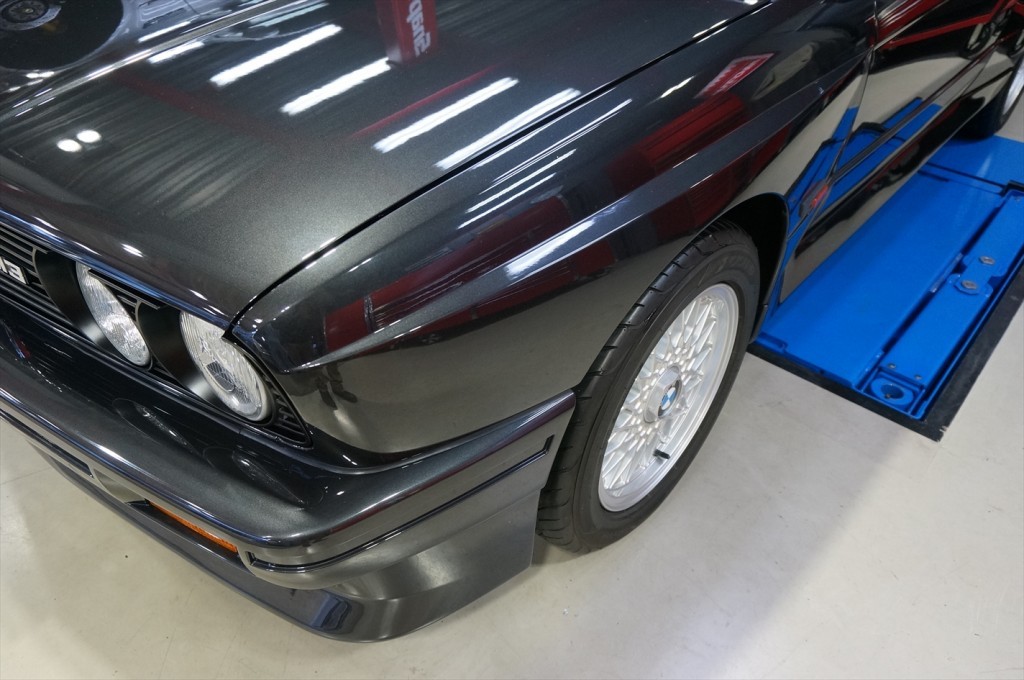

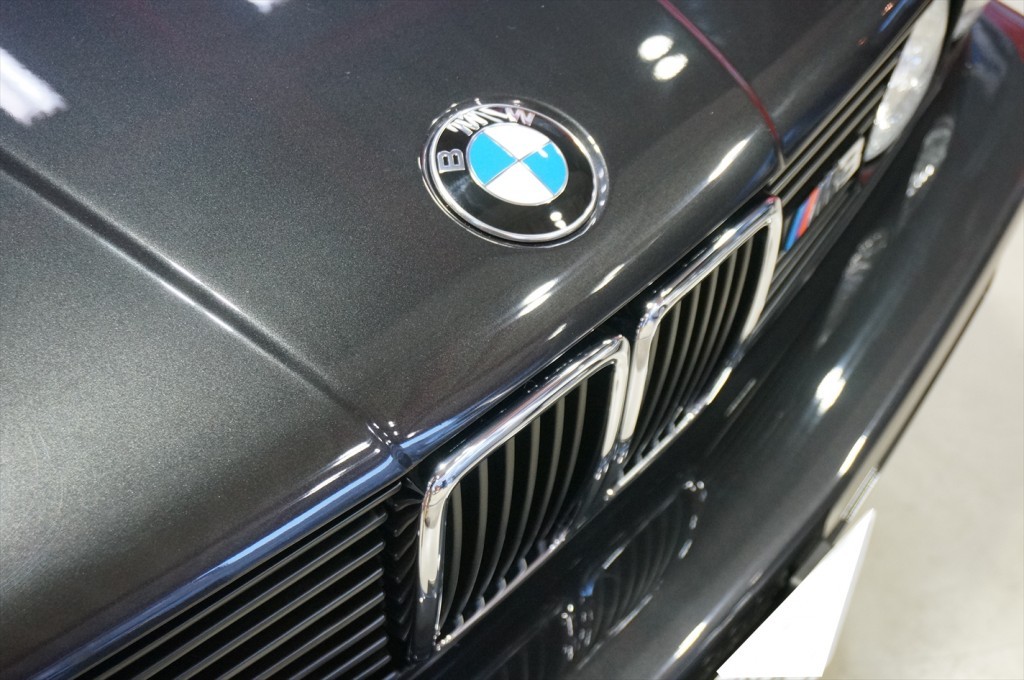

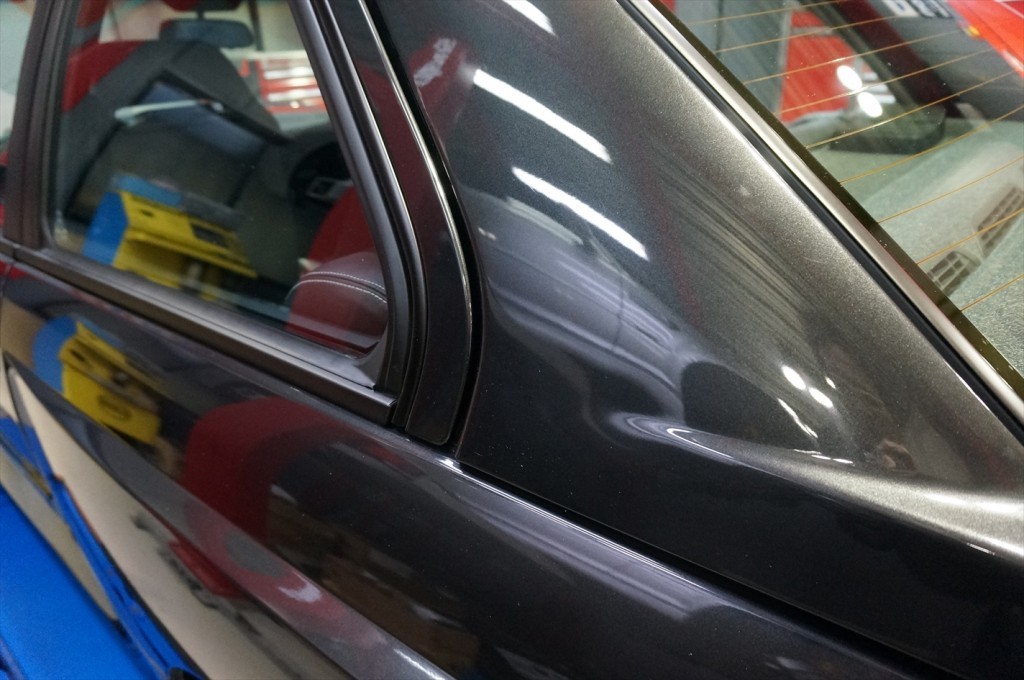

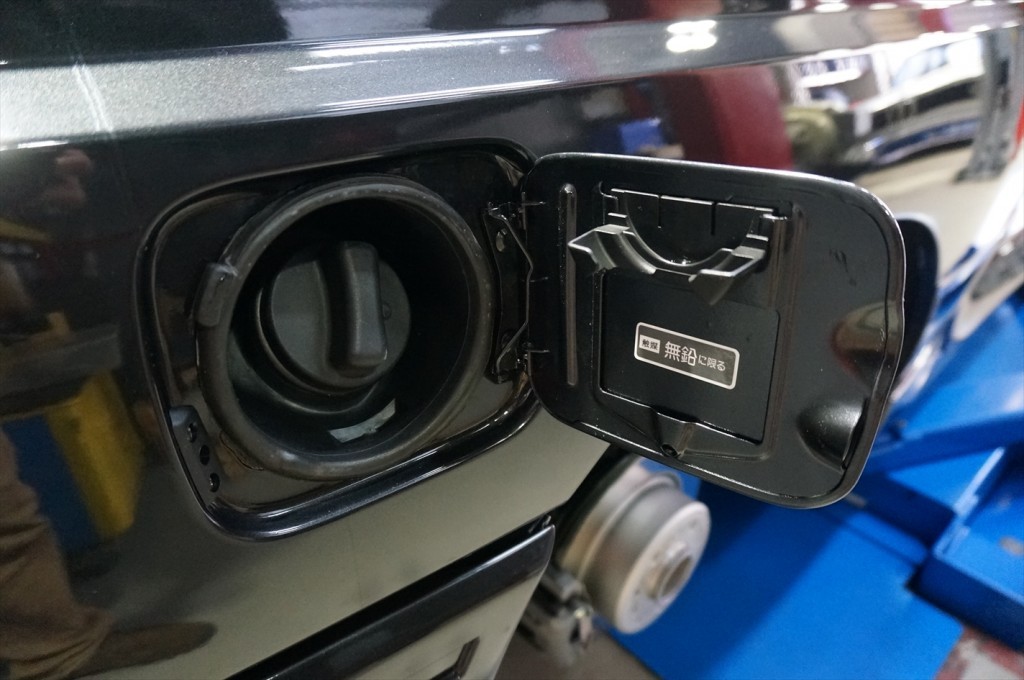

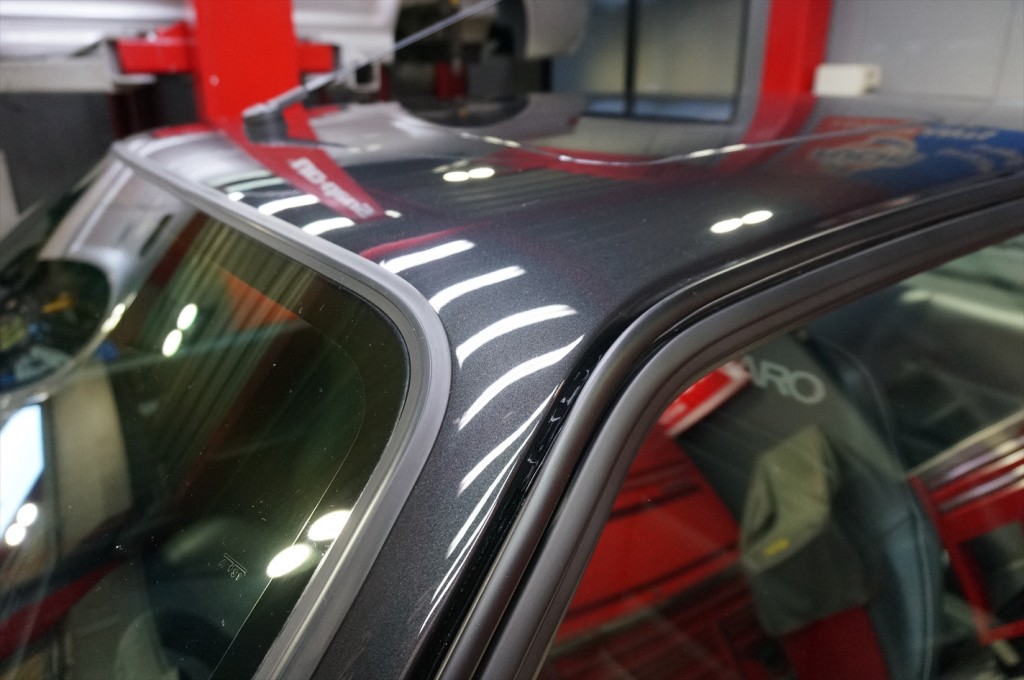

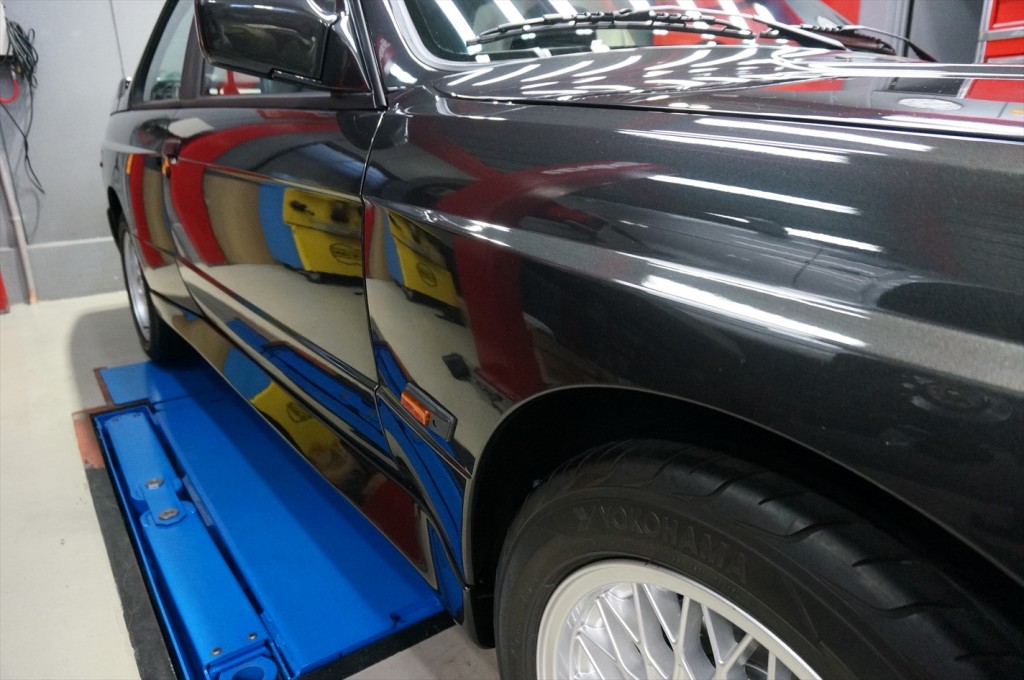

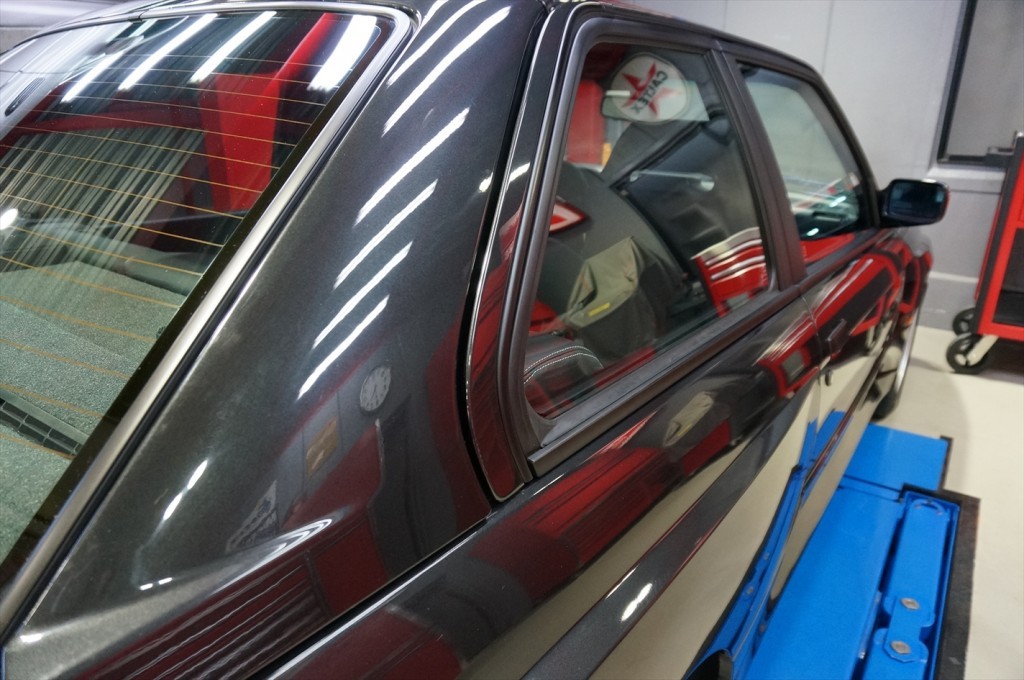

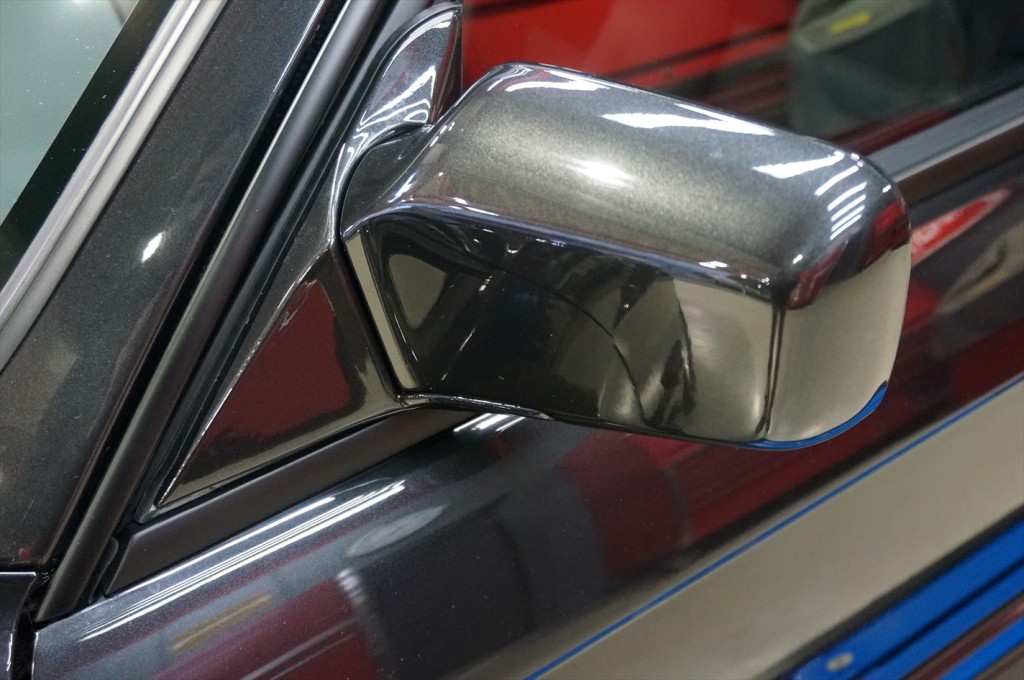

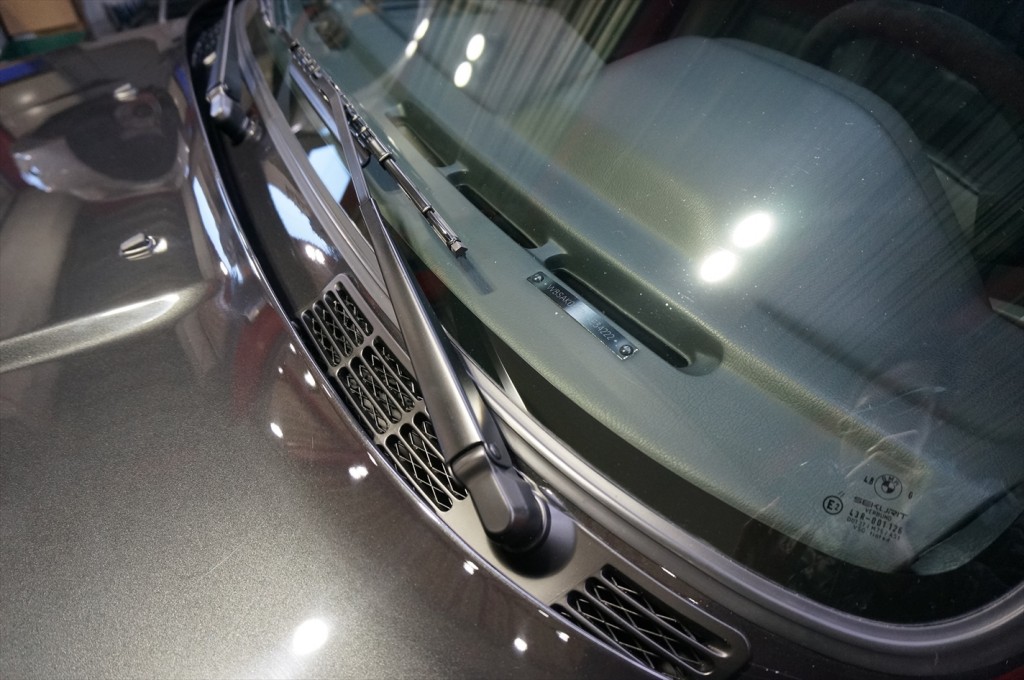

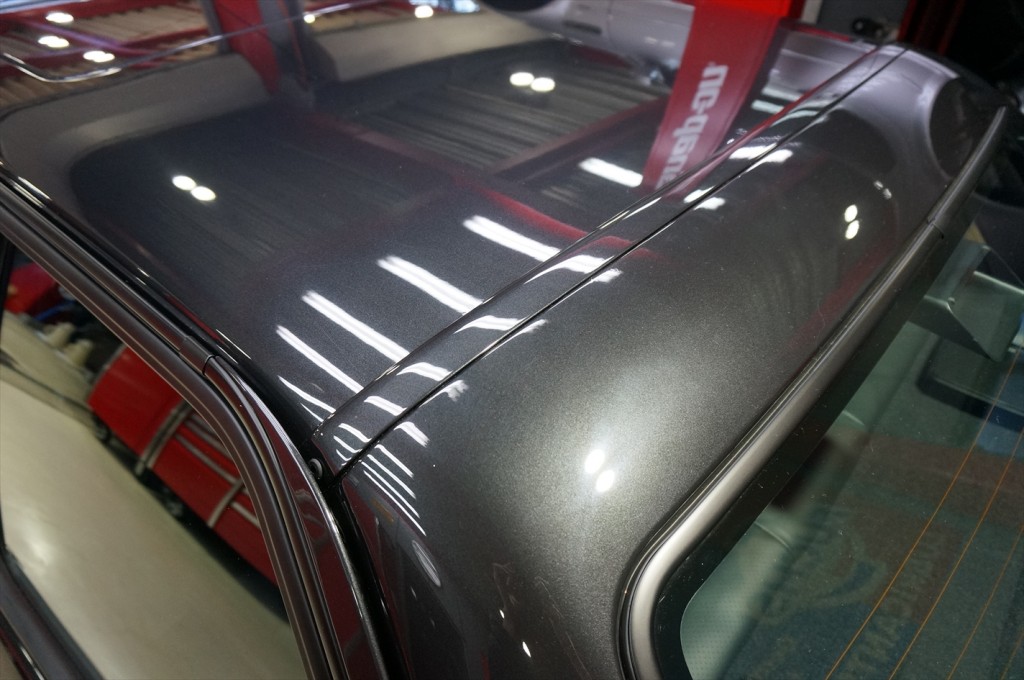

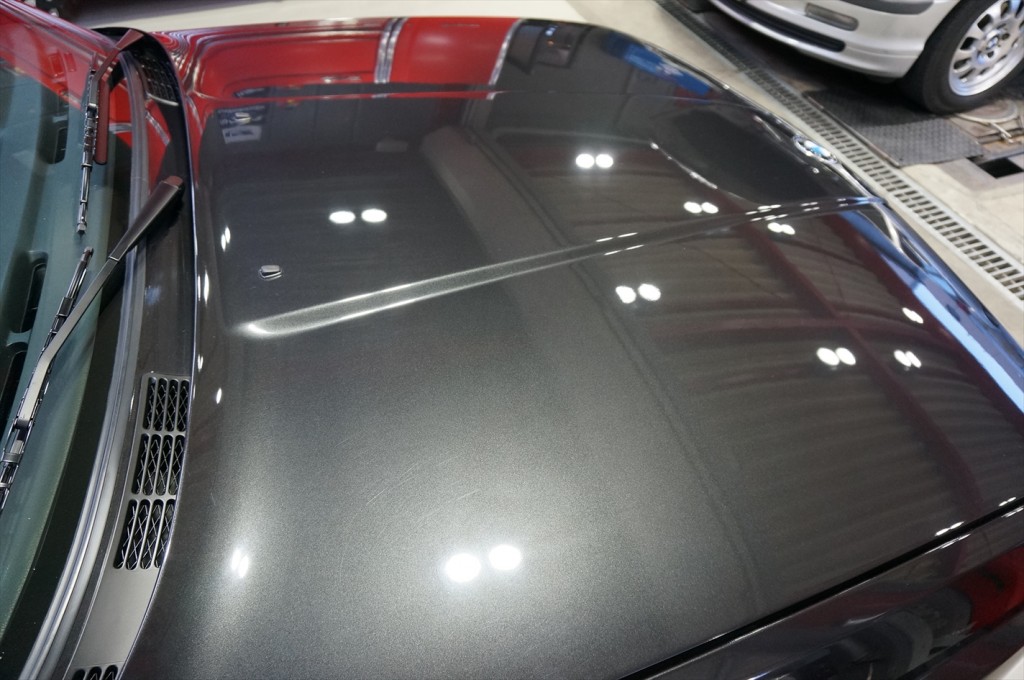

アルミホイールはリペアし、当時の調色で塗装を致しました。ドアハンドルはブラスト後に再塗装、キーシリンダーカバーは新品へ交換。センターグリルや左右グリルは新品に交換し、更に白化しないように専用の水性塗料で塗装し仕上げを行いました。ウェザーストリップ類も新品に交換。塗装の凹凸が目立っていたエアグリルも御覧の様に綺麗になりました。サイド部分のモール類は廃番になっている箇所も多く、再使用しております。

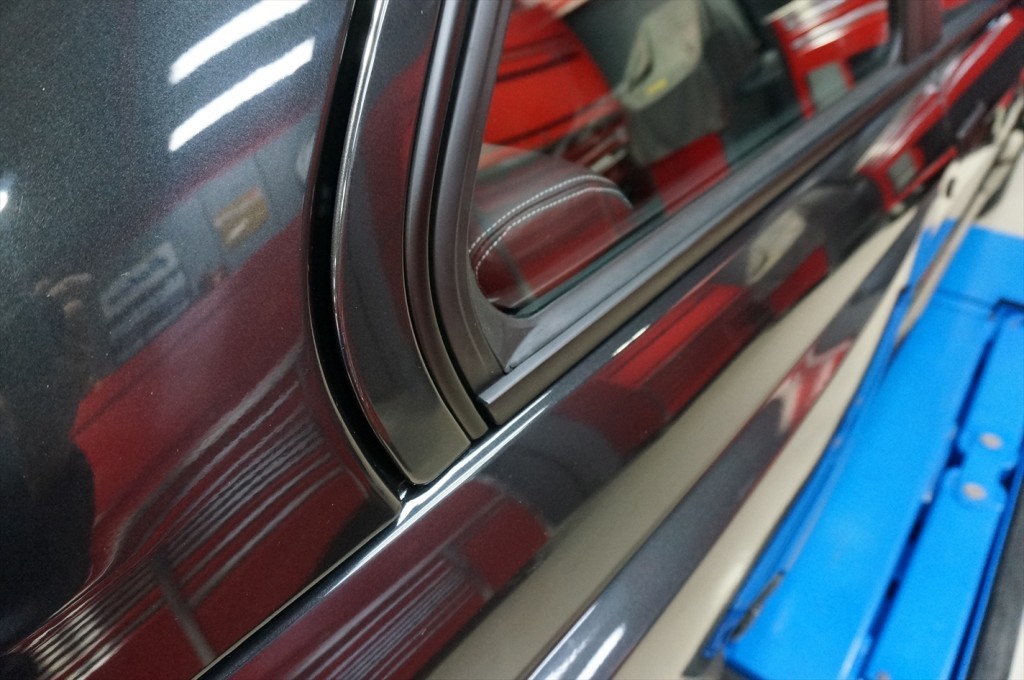

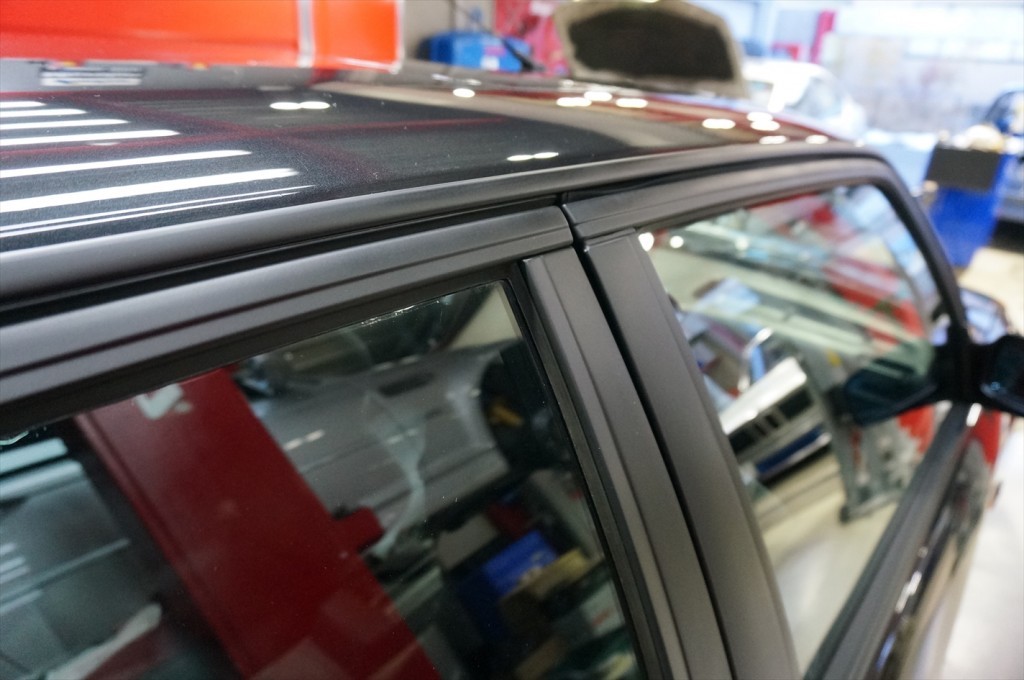

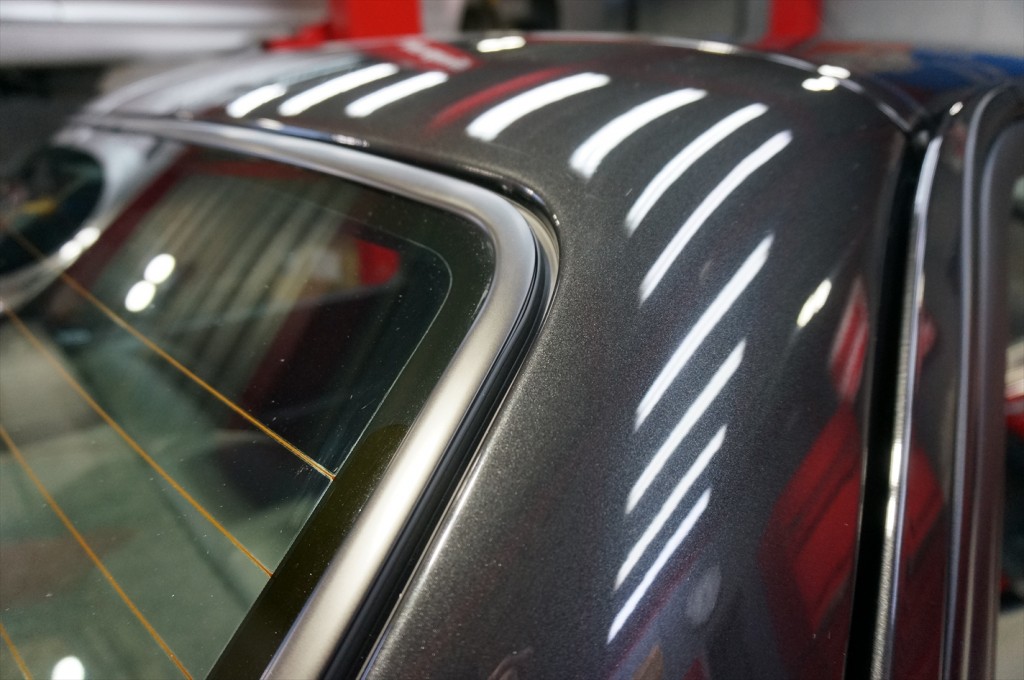

綺麗に取り外したあと、フラットベース(艶消し)を混合したブラックで、半艶感を出しました。

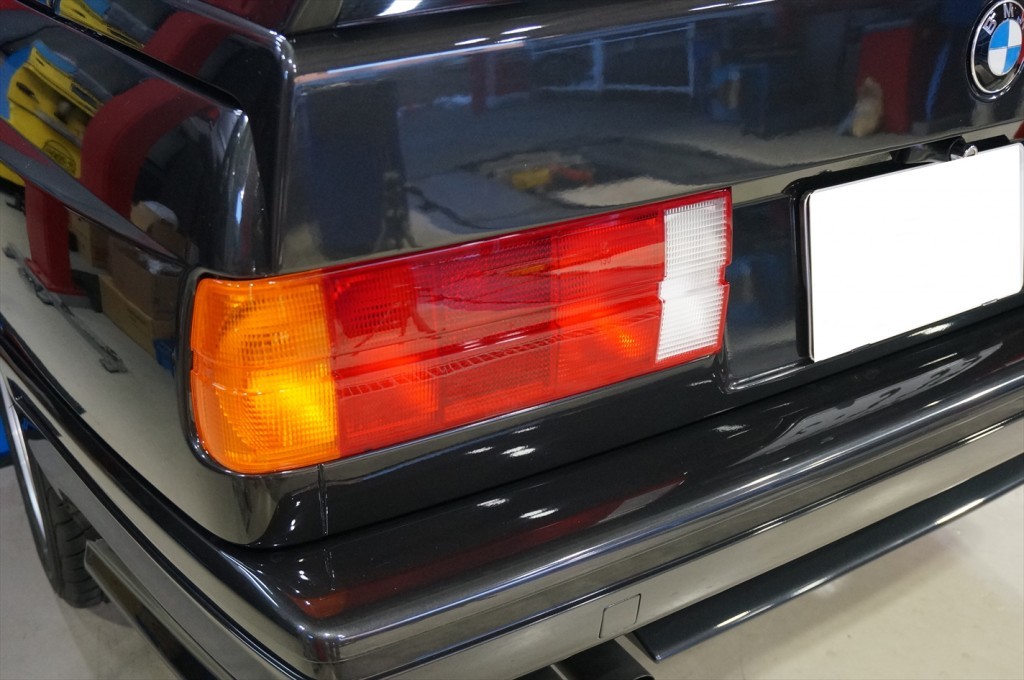

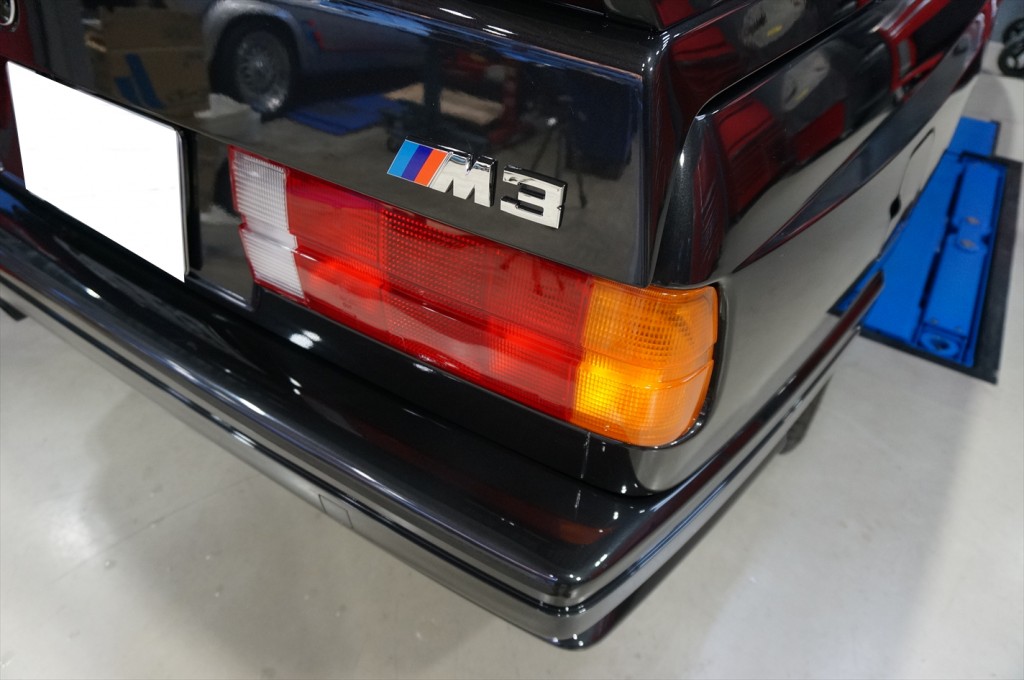

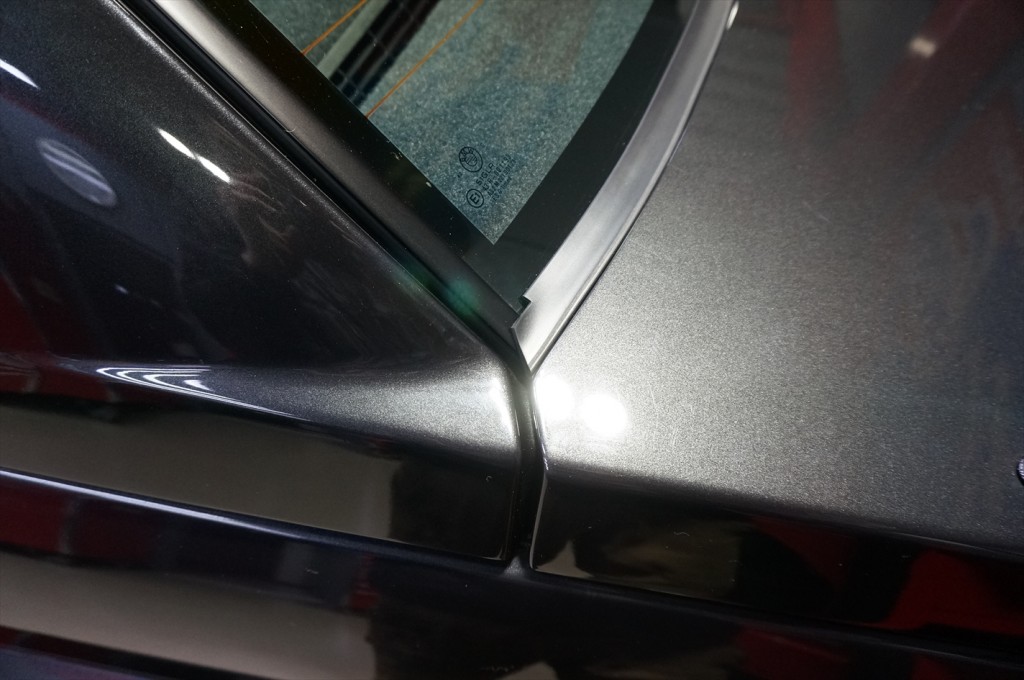

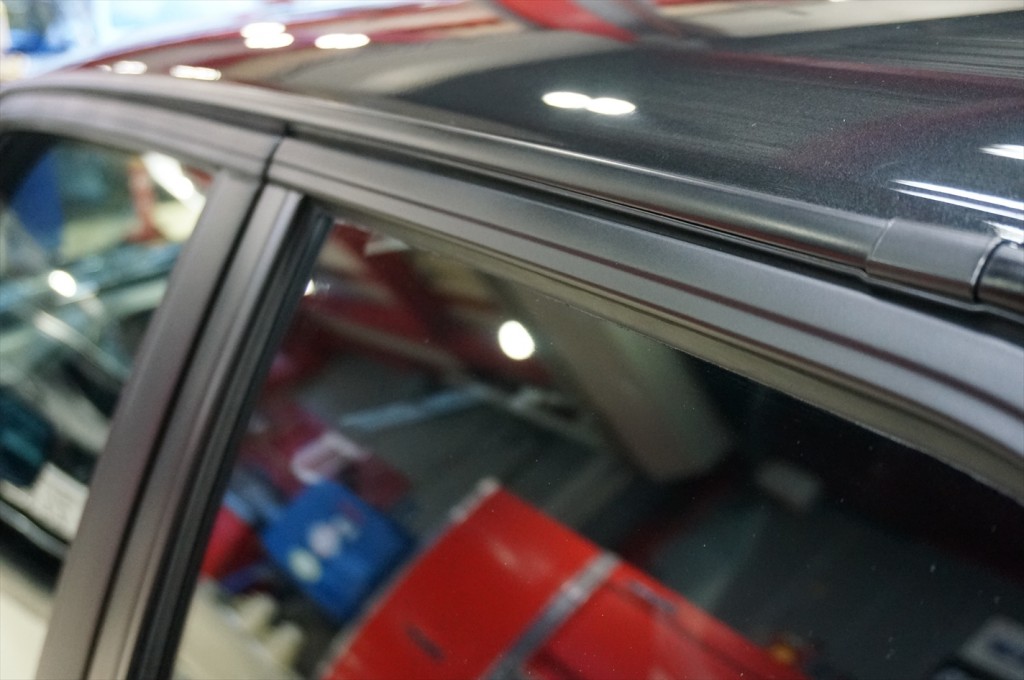

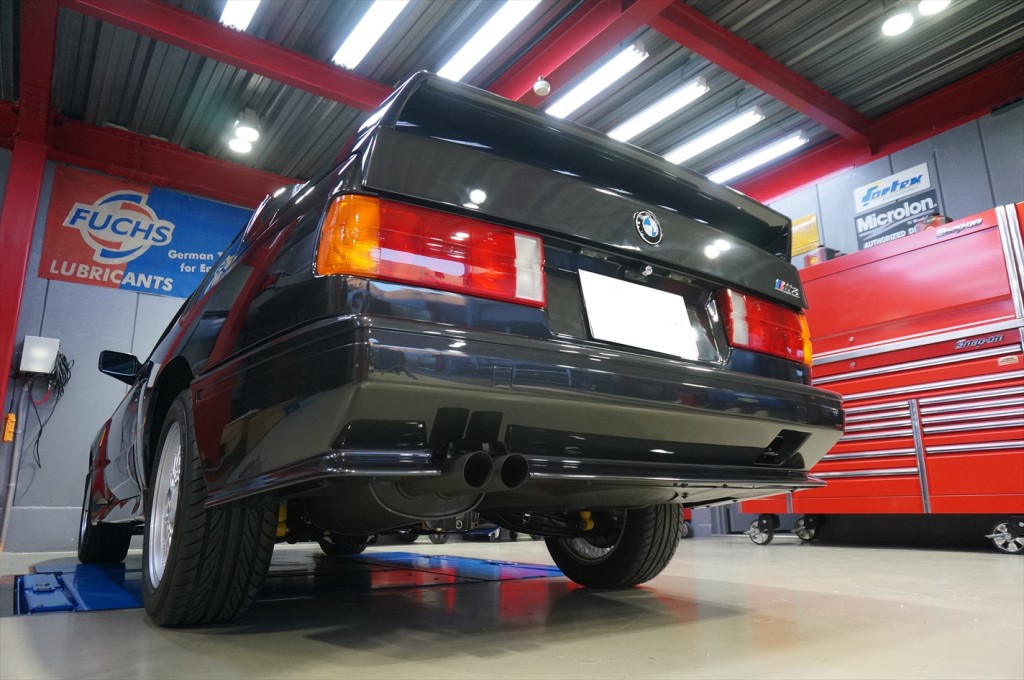

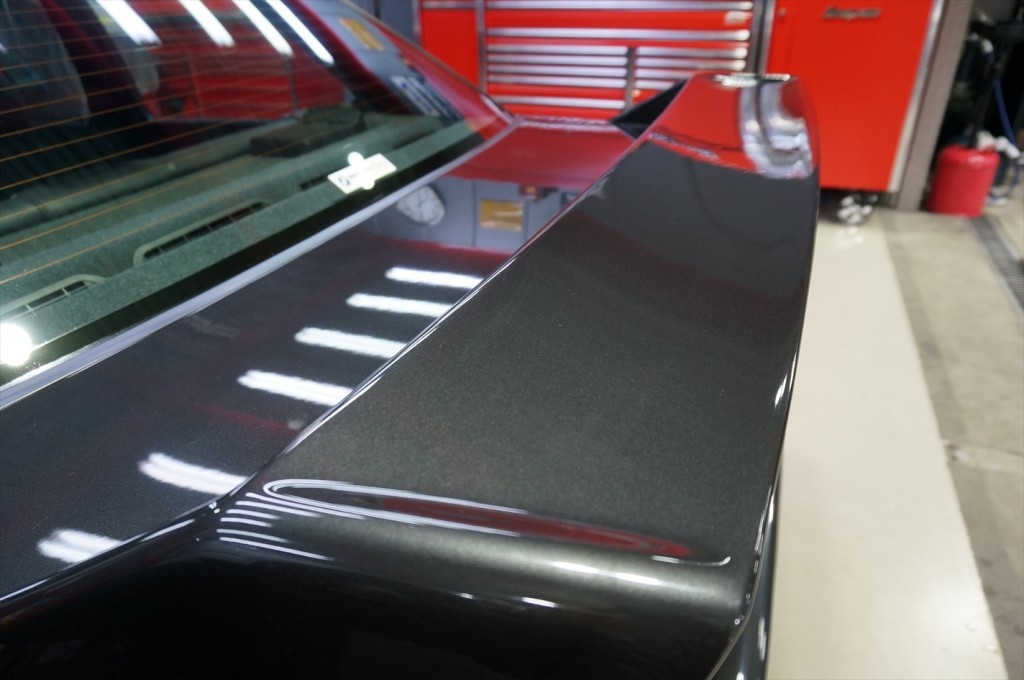

経年で縮んでしまったトランクストリップも新しいパーツへ交換して本来の状態になりました。リアバンパーもフロントバンパーと同様にサイドマーカー付きのUS仕様からサイドマーカーの無いEU仕様へ交換しております。E30M3の特徴である大きなリアウィングも非常に綺麗に仕上がりました。各モールの状態も非常に綺麗な仕上がりです。今回の作業で重点的に作業を施した一つが自動車の心臓部とも言えるエンジン本体とエンジンルームになります。使用するネジ一本一本まで新品もしくは再メッキ処理をして細部にまでこだわってエンジンをオーバーホールしております。

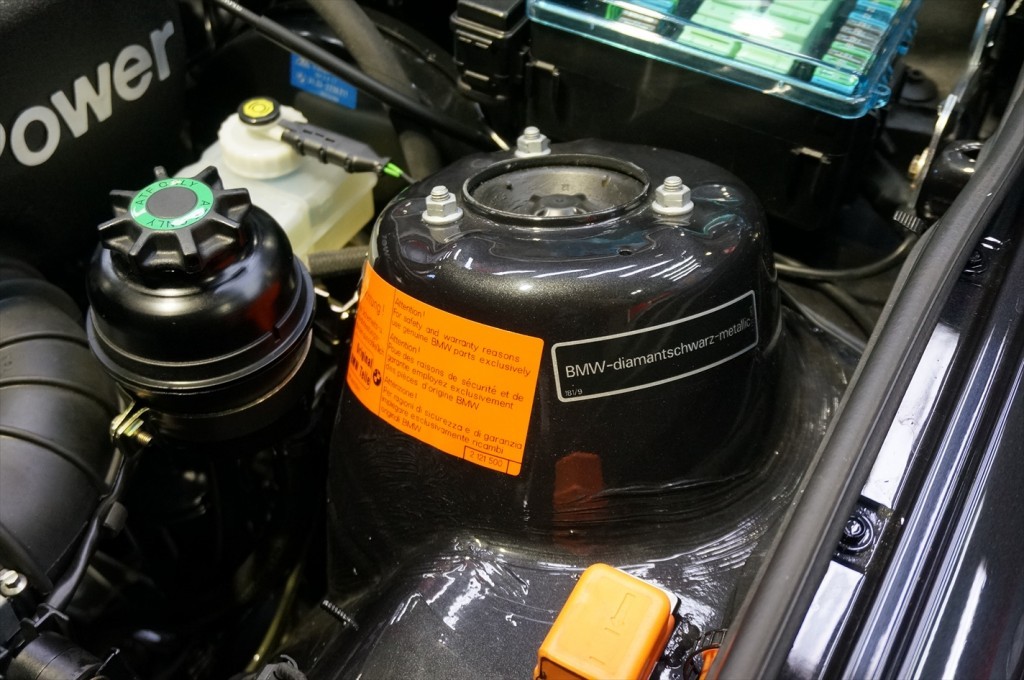

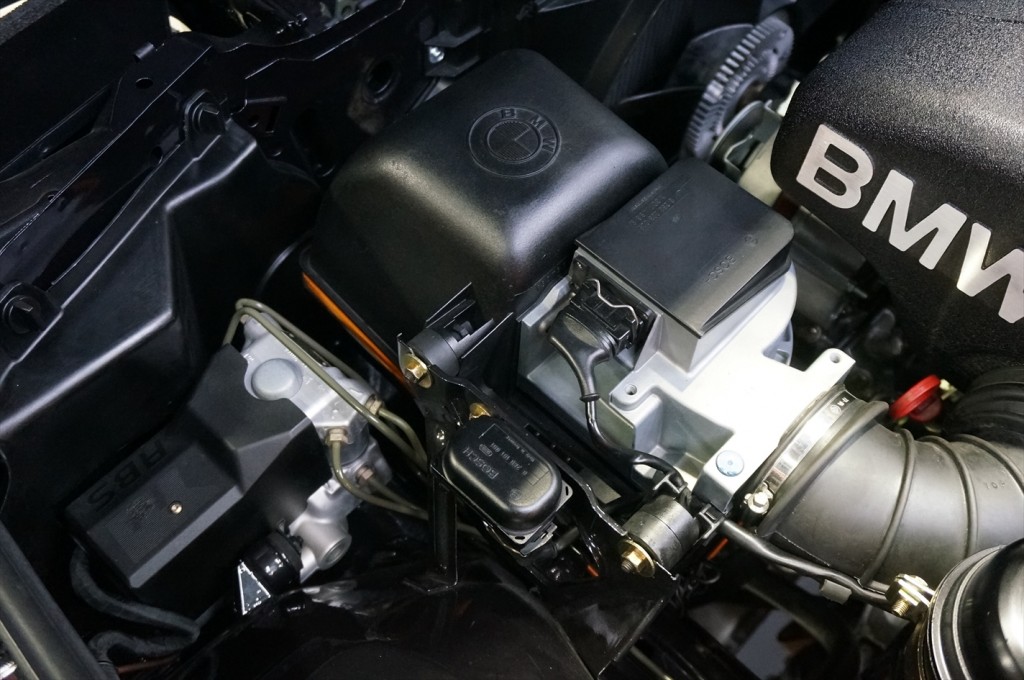

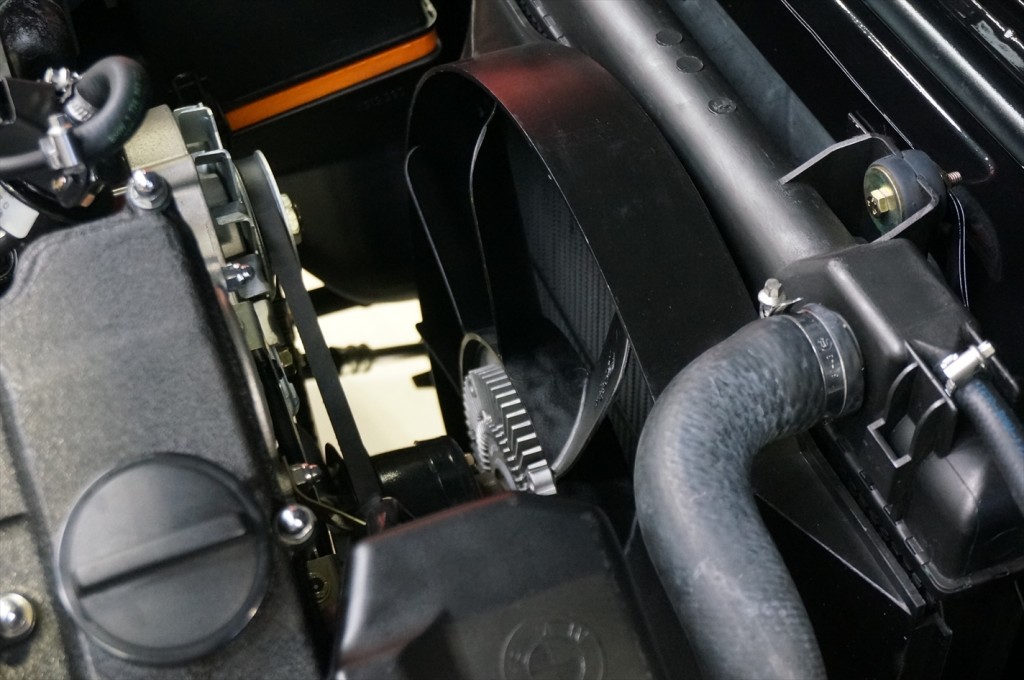

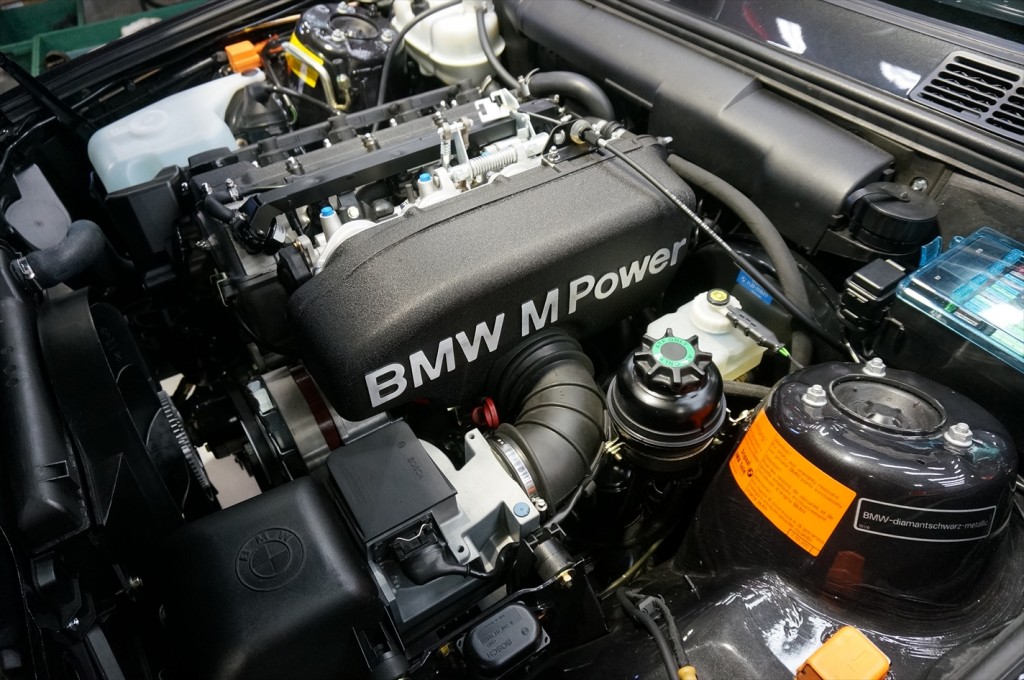

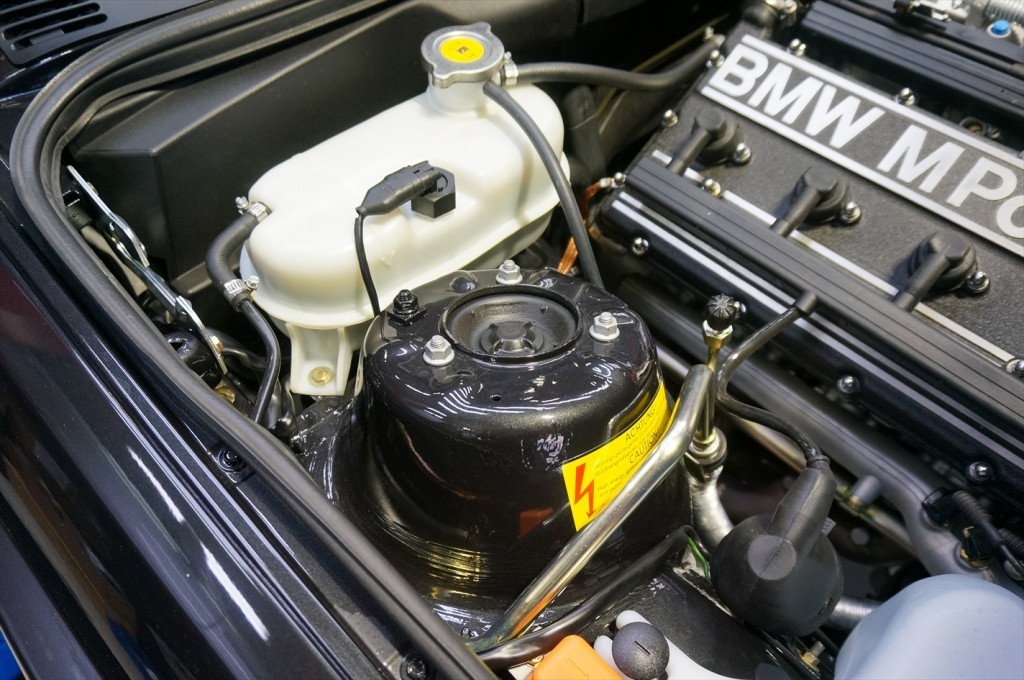

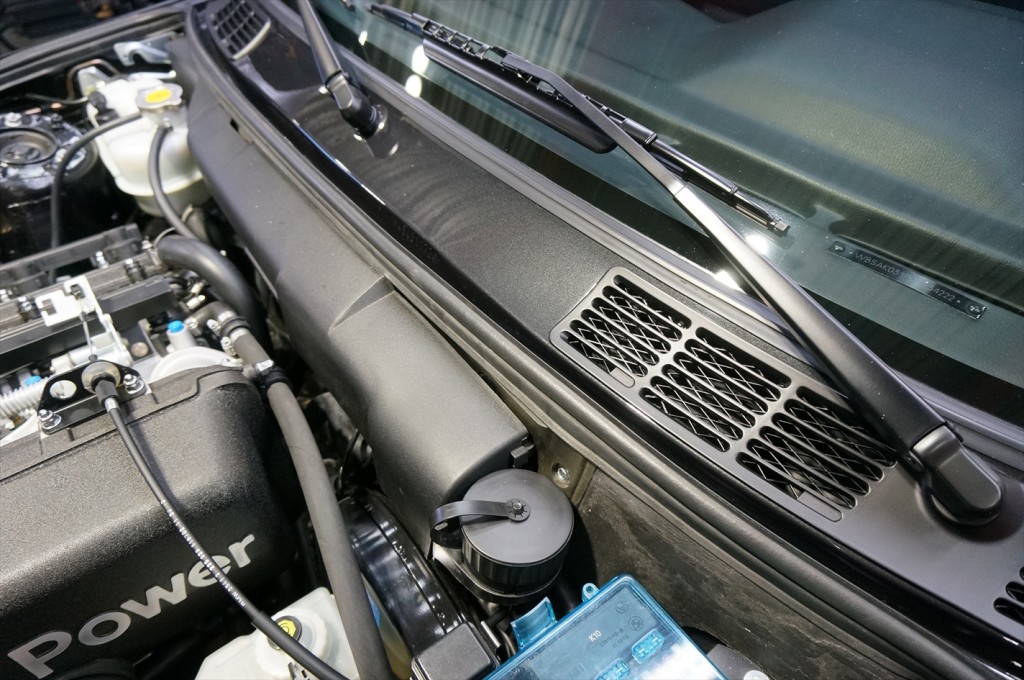

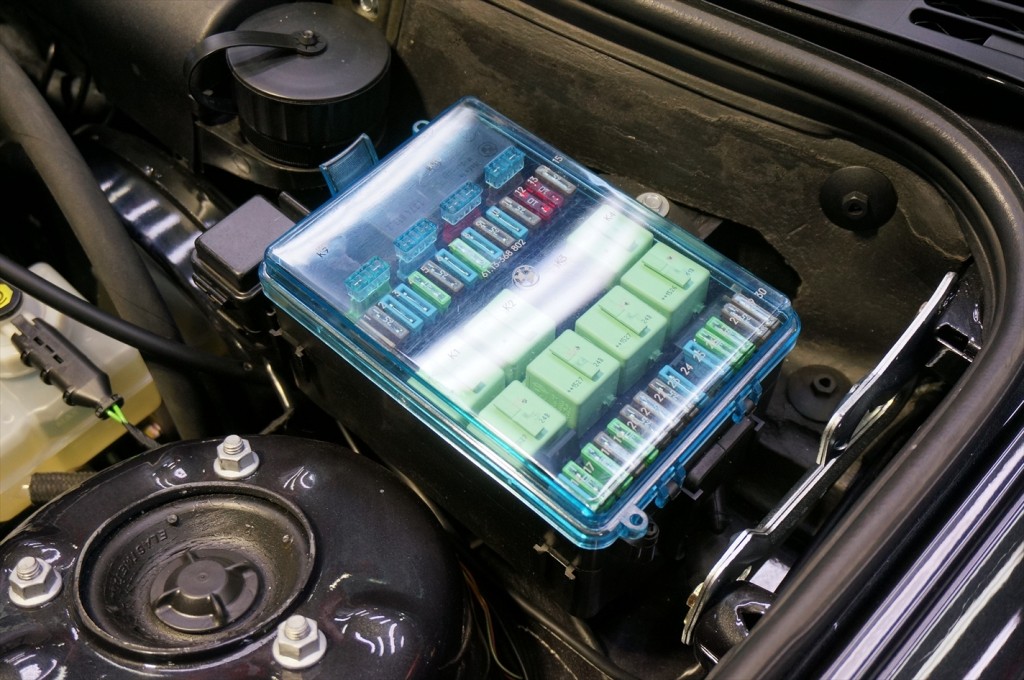

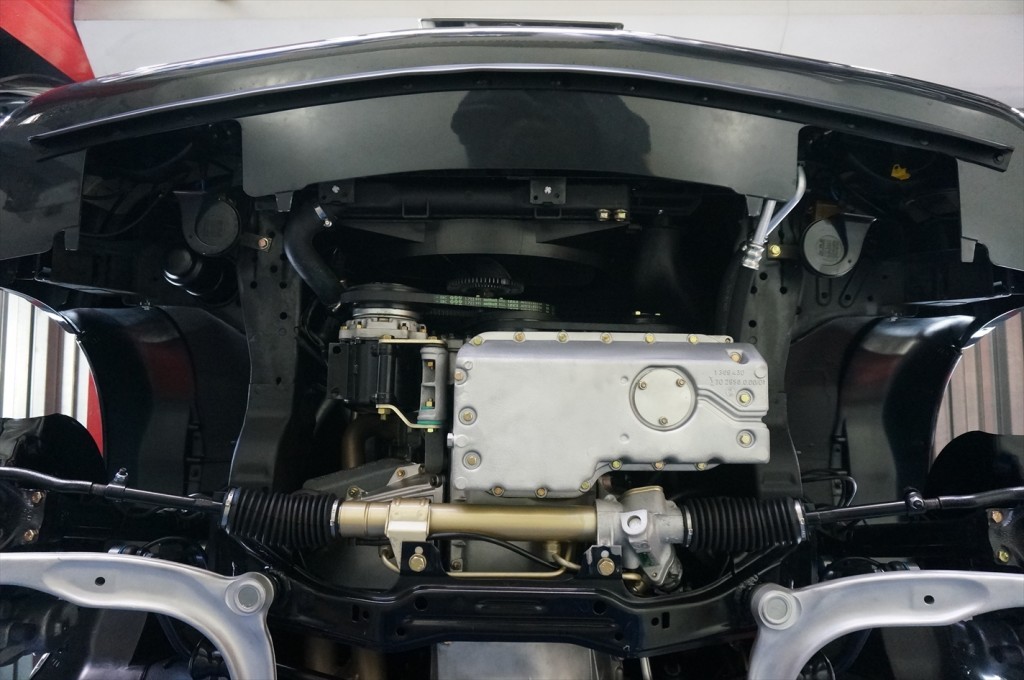

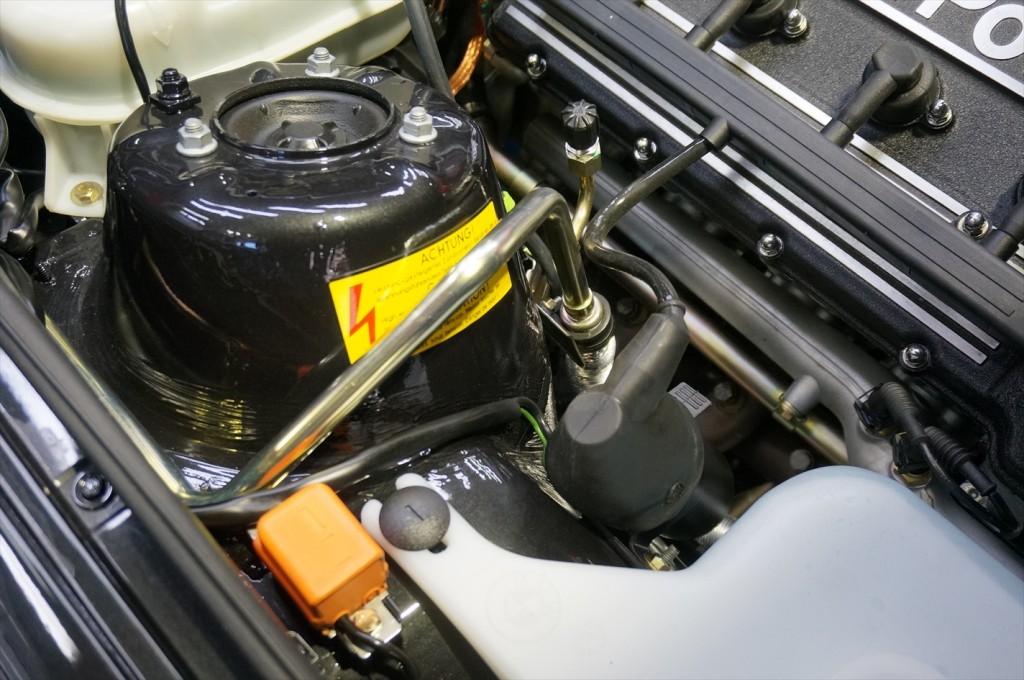

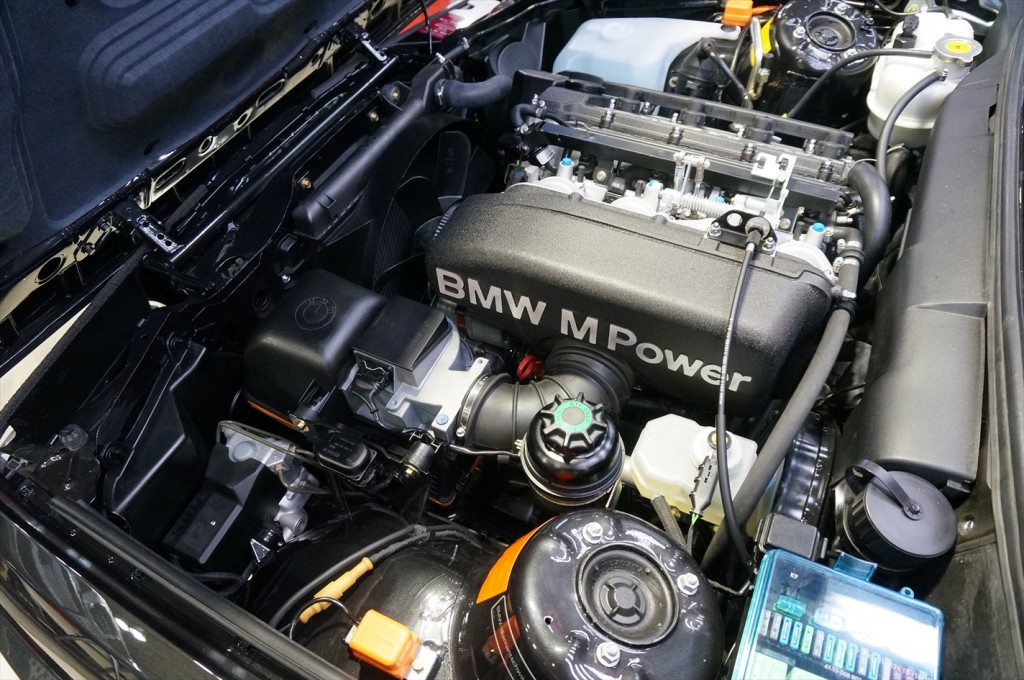

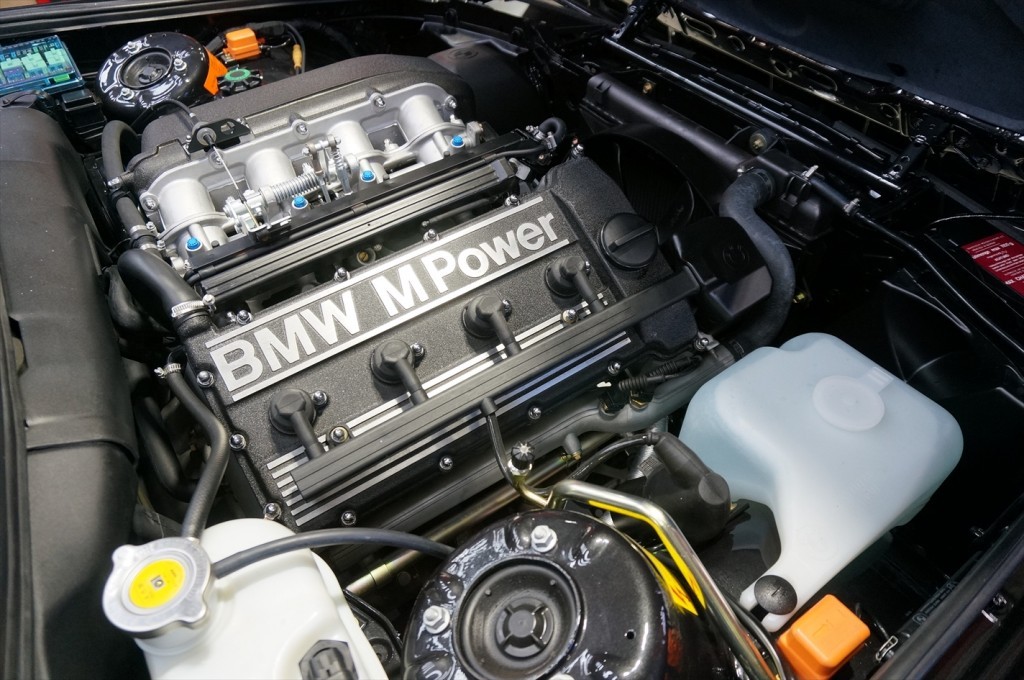

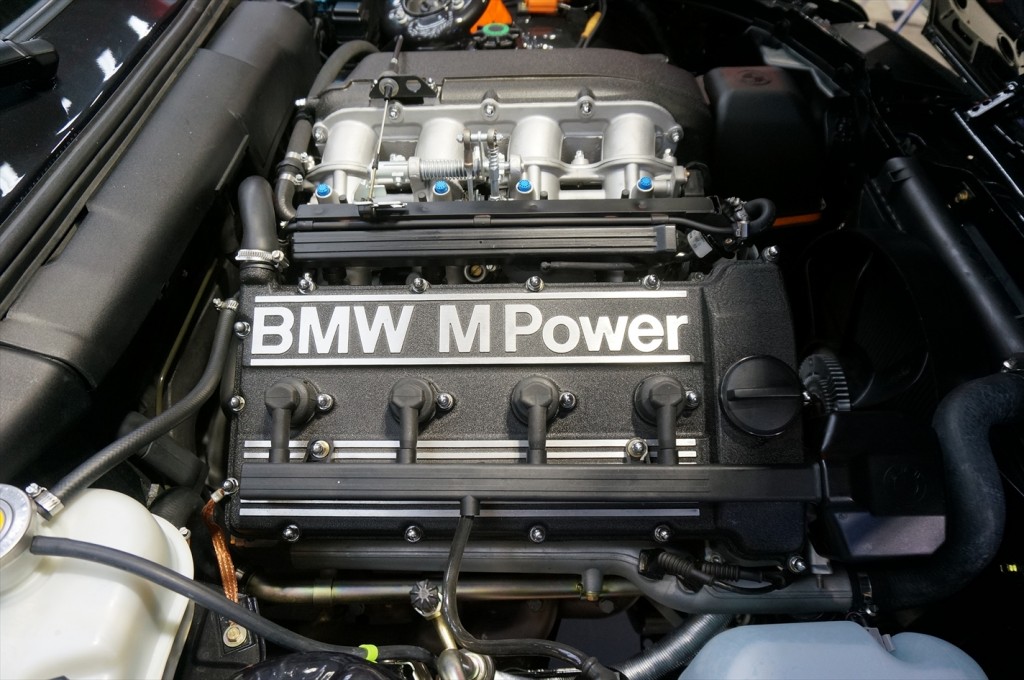

施工前の状態より黒に統一されたエンジンルームは精悍で落ち着いた雰囲気になったと思います。電気系統のパーツも新しいパーツが手に入る物は全て新しいパーツへ交換。配線類は劣化部分を補修し状態を回復させ、こまかなプラスチックのパーツやパルクヘッド部分のインシュレーターも
新品へ交換しております。

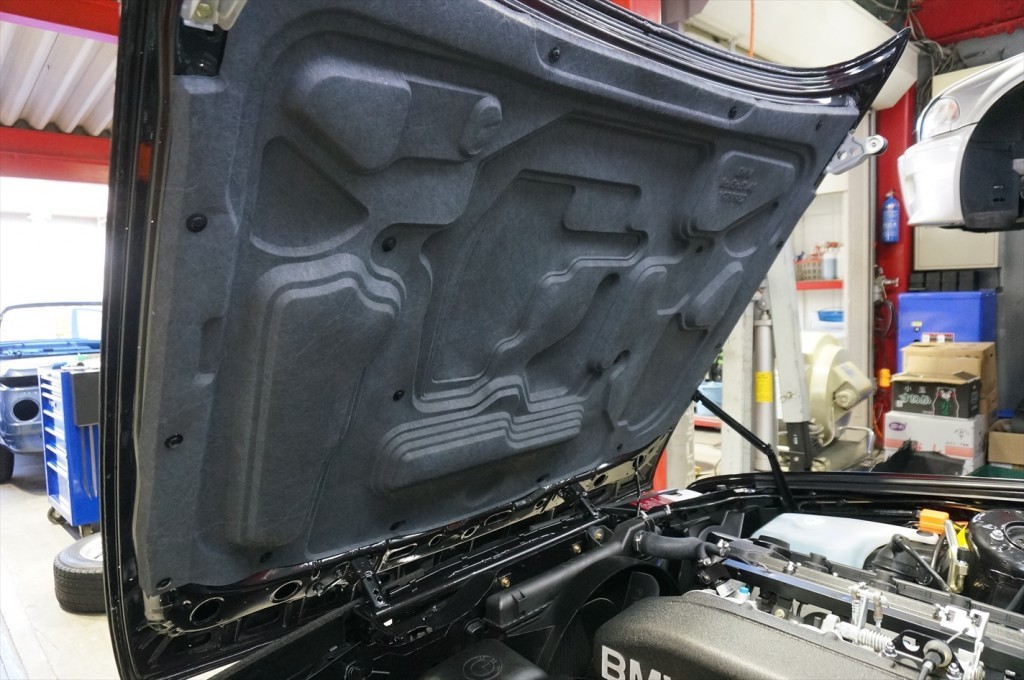

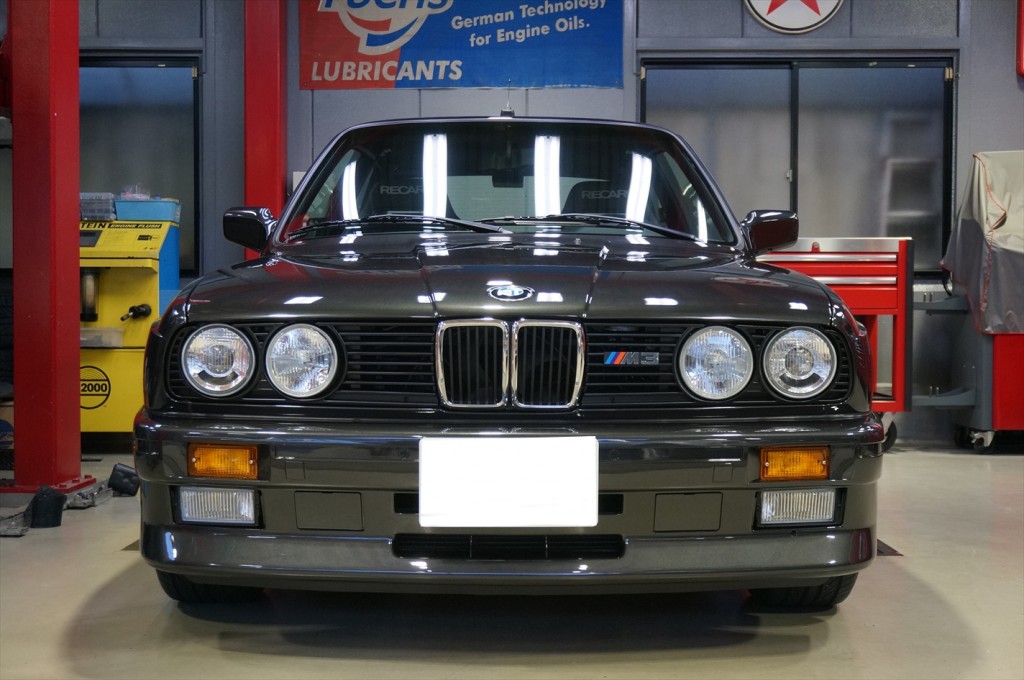

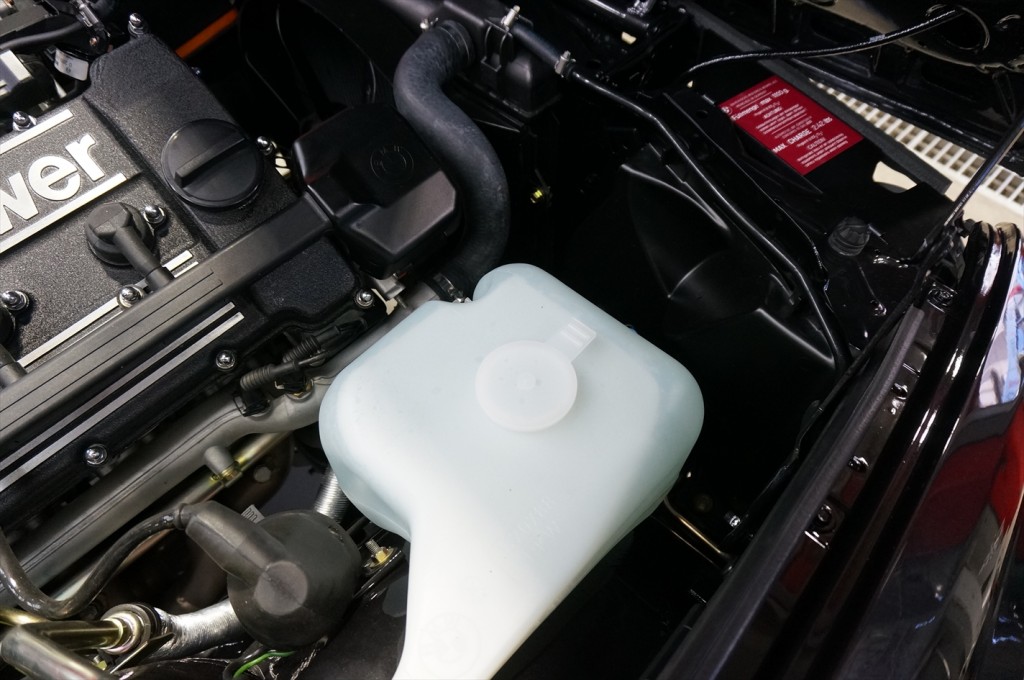

元の状態と見比べて頂くとお判り頂けると思いますが、随分と印象が変わりました。ボンネット裏のインシュレーターは廃番となっている為、再生致しました。ステッカーや各タンク類も全て新しいパーツへ交換しております。ブルーからブラックへ変更されたサージタンク・カムカバー、スロットルボディのアルミの梨地も
良い感じにまとまったのではないでしょうか。エアコンの配管類はR134a冷媒タイプに変更し、室内側まで全て新品に交換。

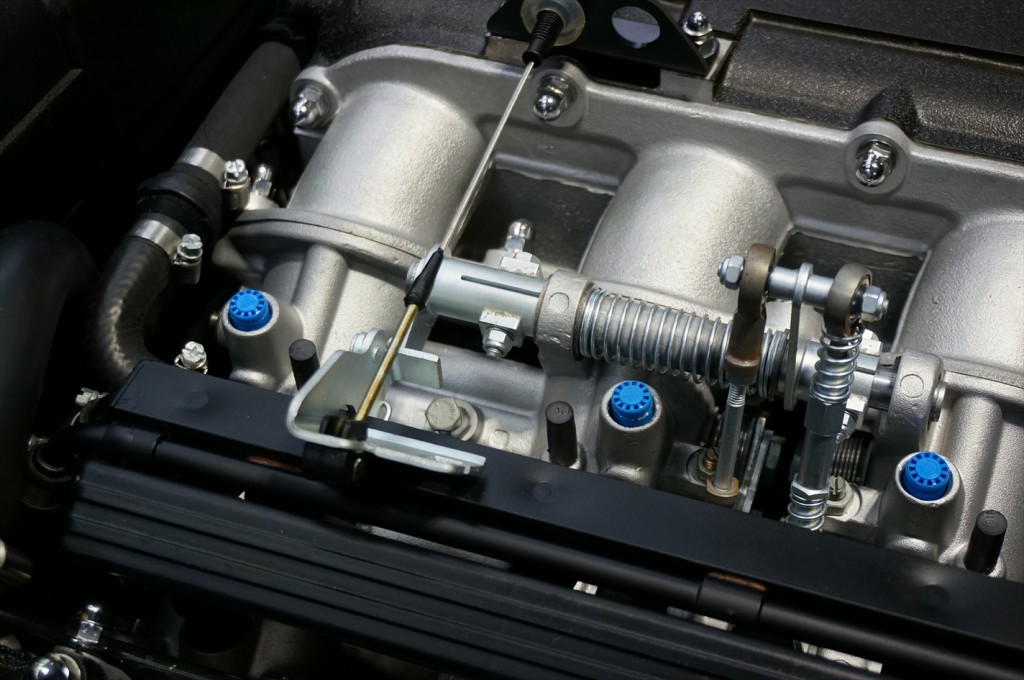

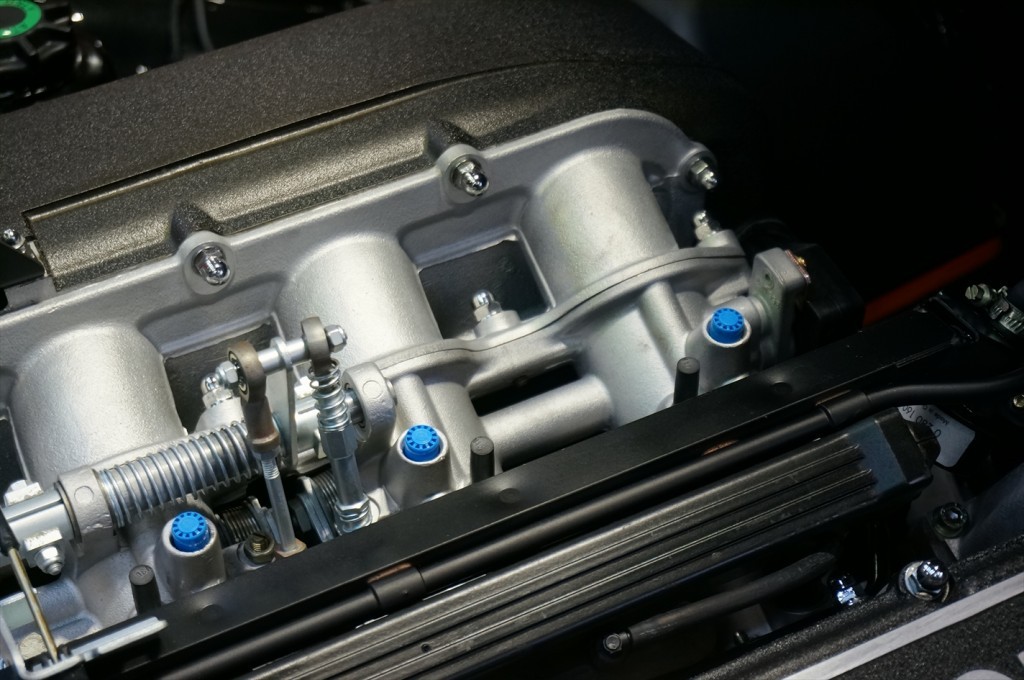

スプリング一つにまでこだわって再生させたスロットルボディです。
元々装着されていたパーツを取り外しブラスト処理・メッキ加工等、オーバーホールを施してこの状態にまで仕上げました。
4箇所のスロットルの同期がしっかりと取れていないと、不調の原因になる箇所なので
分解時は慎重に･･･

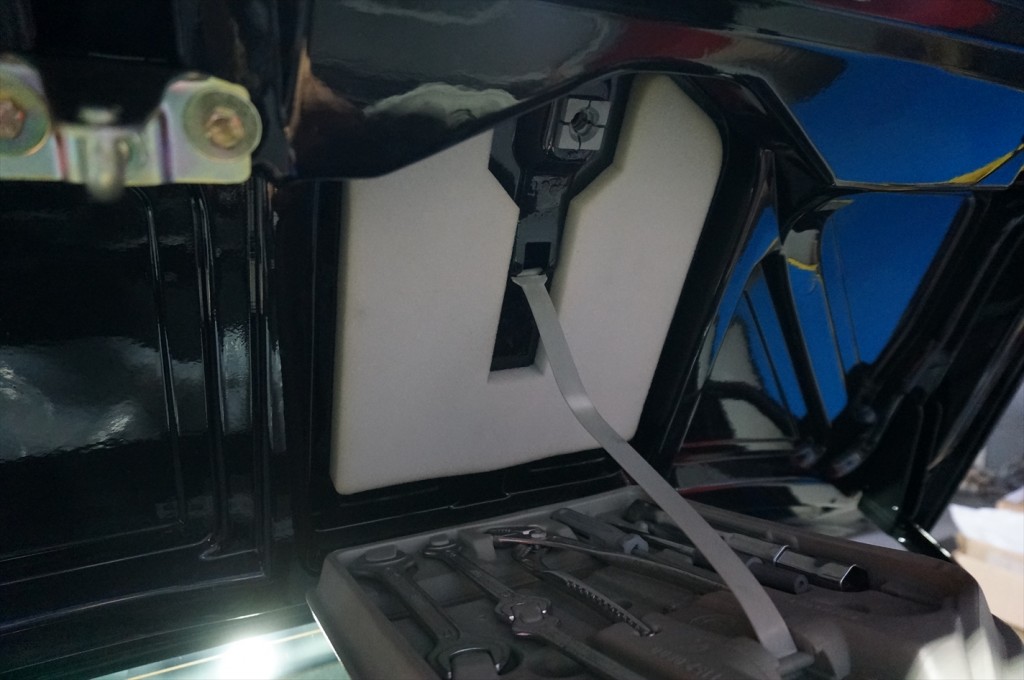

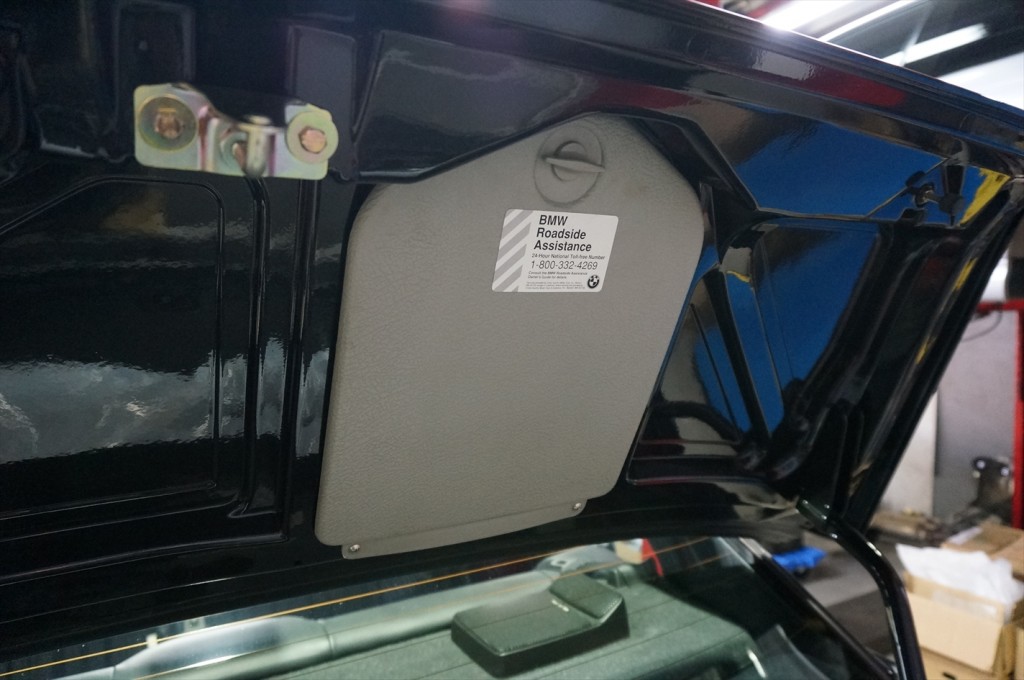

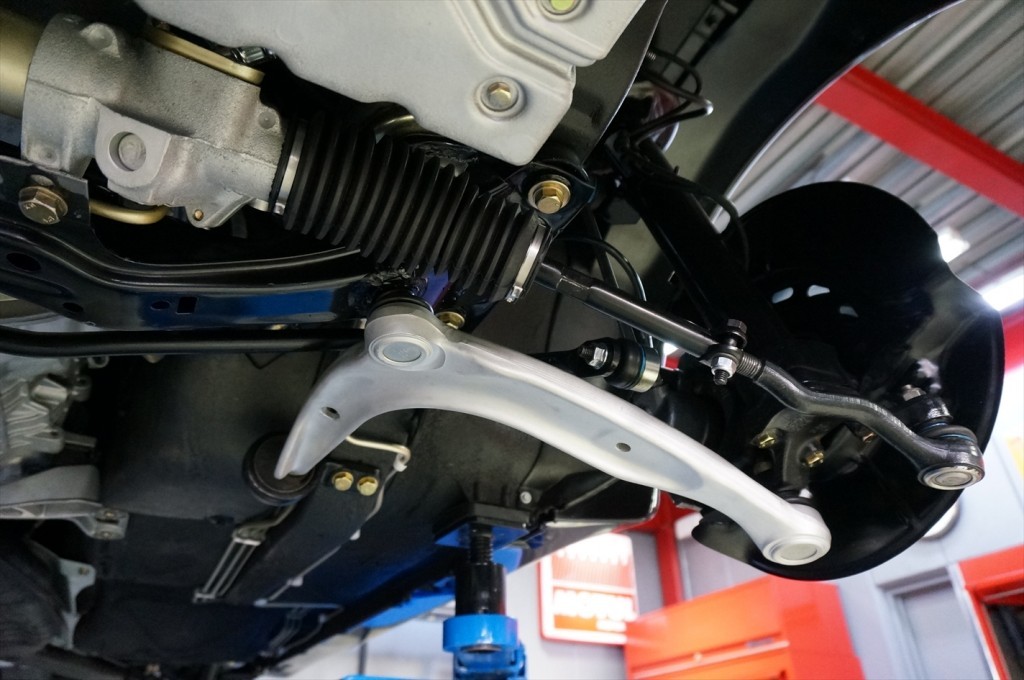

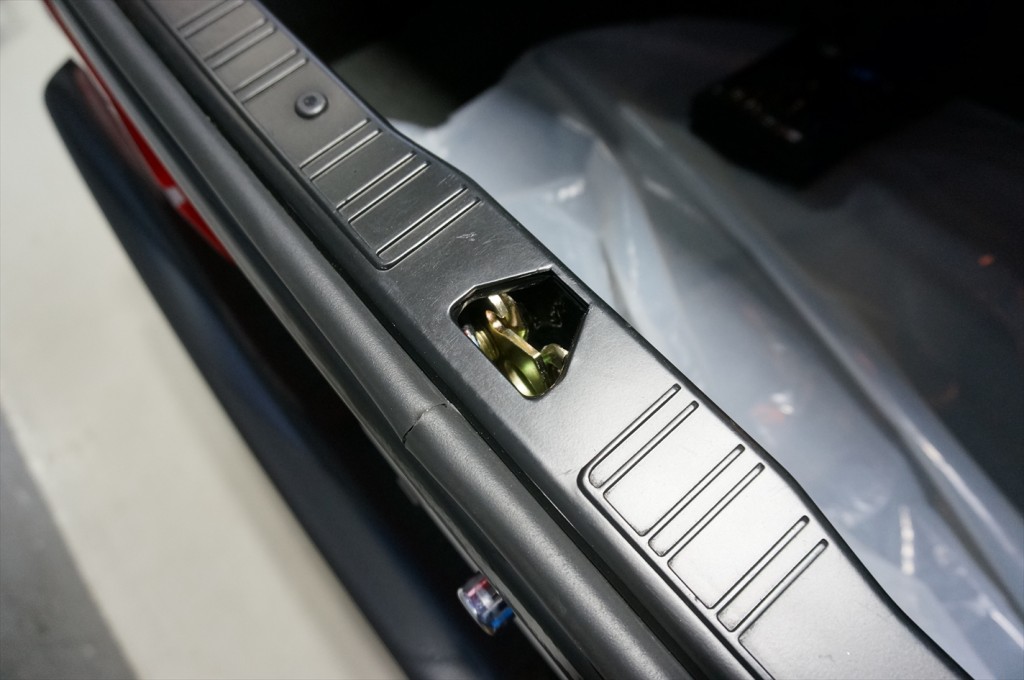

サスペンションもオーバーホールを施し消耗するパーツは全て新しいパーツへ交換しております。車載工具ケースやトランクラッチ部分も再生。ここからは内装編。
シートは元々装着されていたレカロのSR2をベースに黒のオールレザーに白のステッチを施して仕上げました。

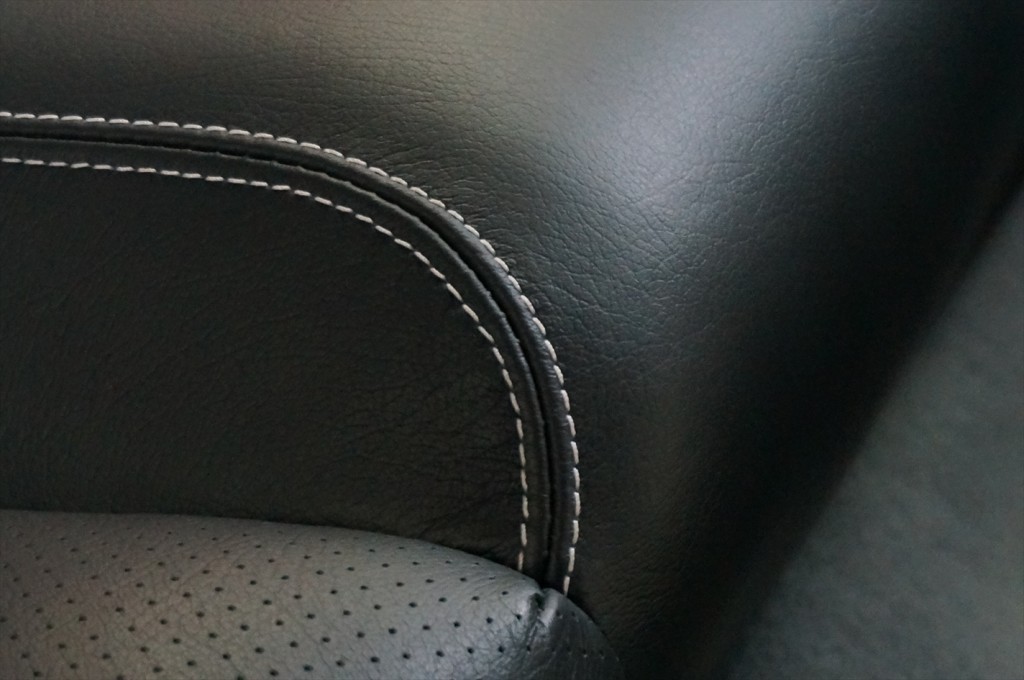

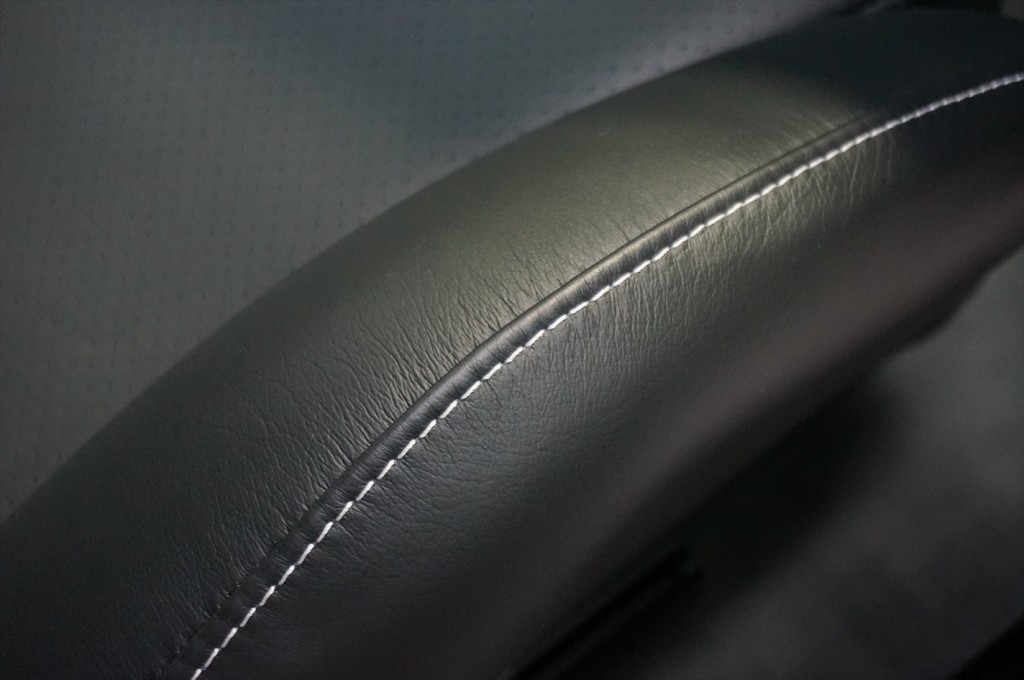

サイドサポートが随分とくたびれていましたが、クッション材を入れ替えし、レザーの張替えを行っています。

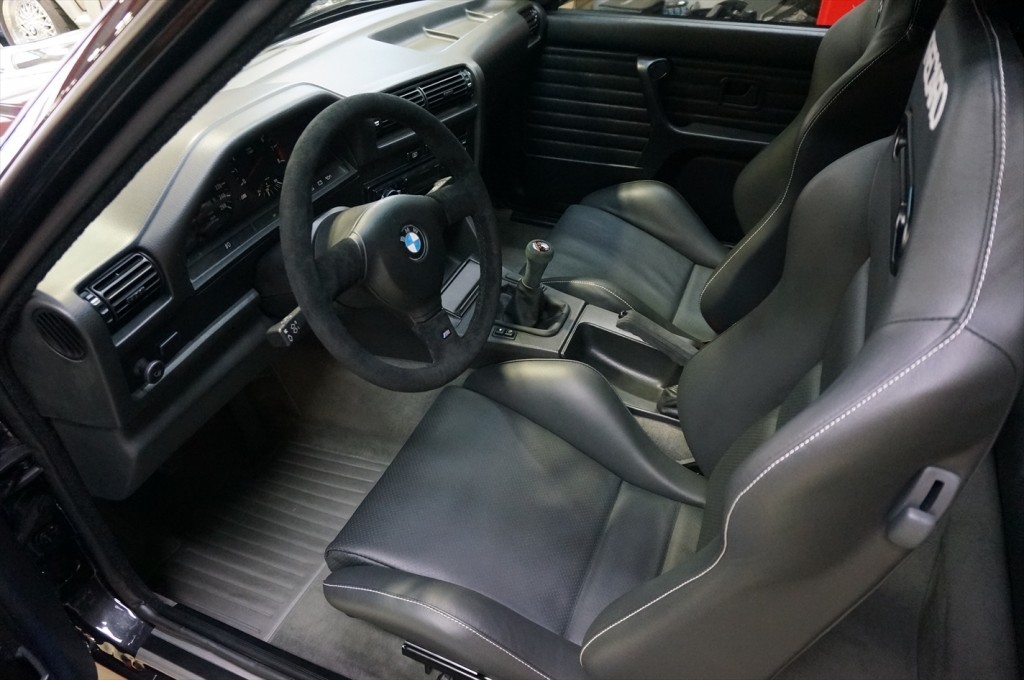

エンジンルームと同様にブラックに統一された車内が以前よりも落ち着いた雰囲気になりましたね。

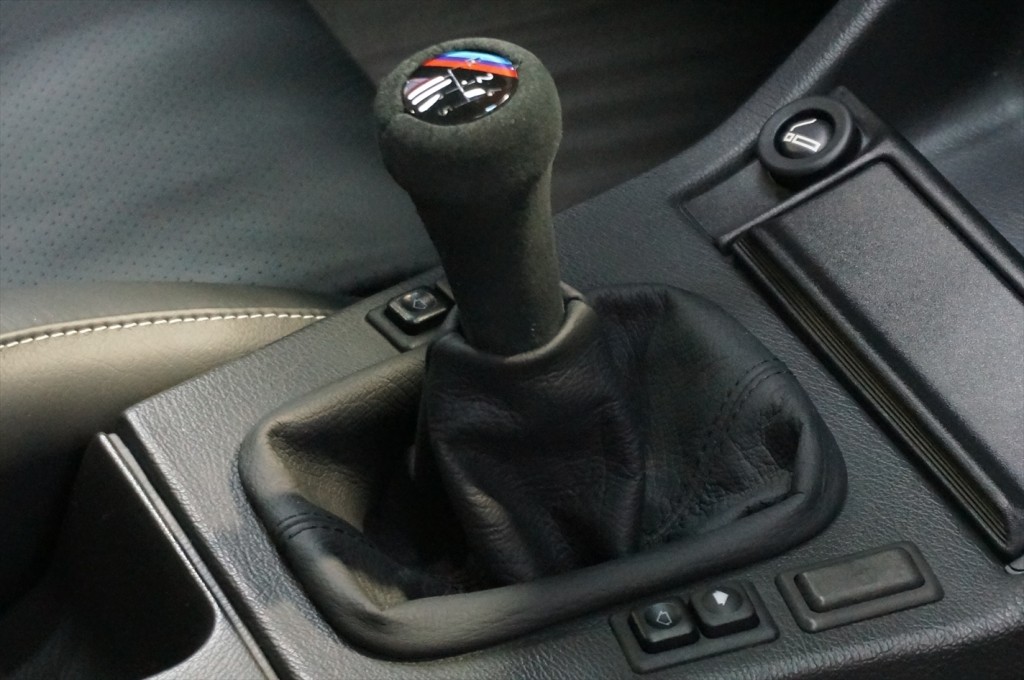

ステアリング･シフトノブ･サイドブレーキをSpo.Evoパーツに変更。

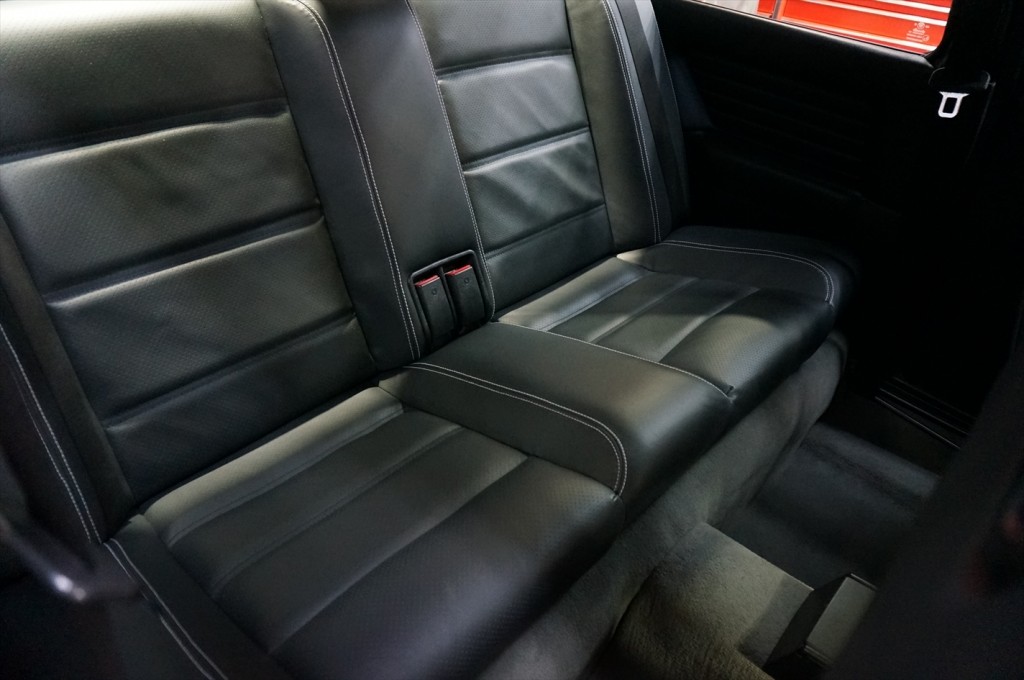

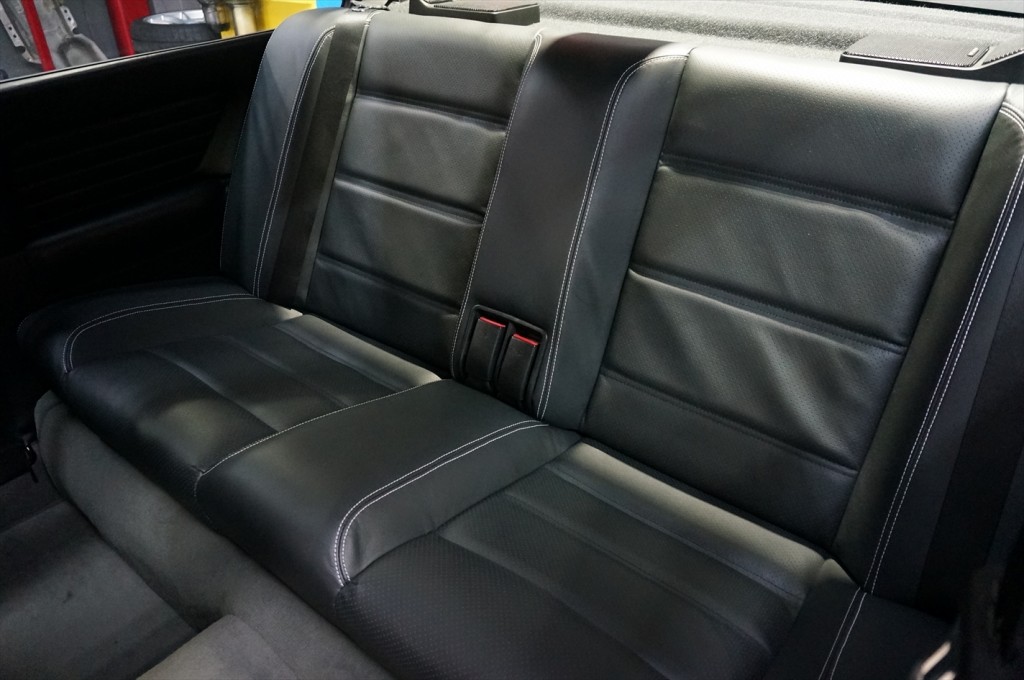

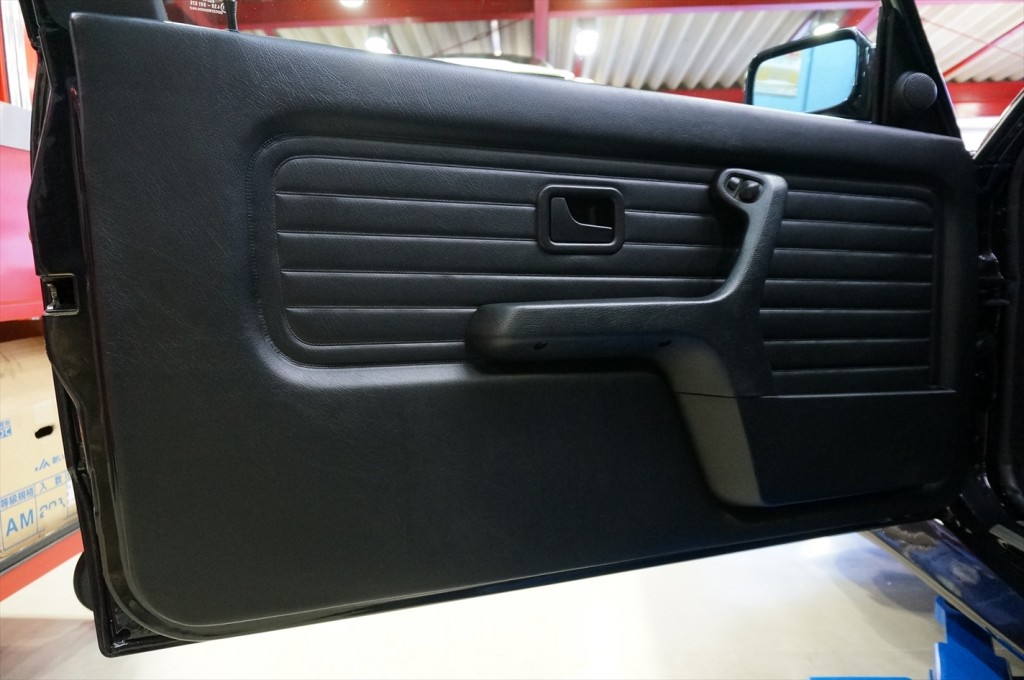

後部座席もフロントシートに素材を合わせて張替え。ドアインナーパネルは内装専用の水性塗料で塗装。助手席側から後部座席。黒で統一された車内にシートの白いステッチがアクセントになっています。ここからは下廻り。
右後輪側。左後輪側。

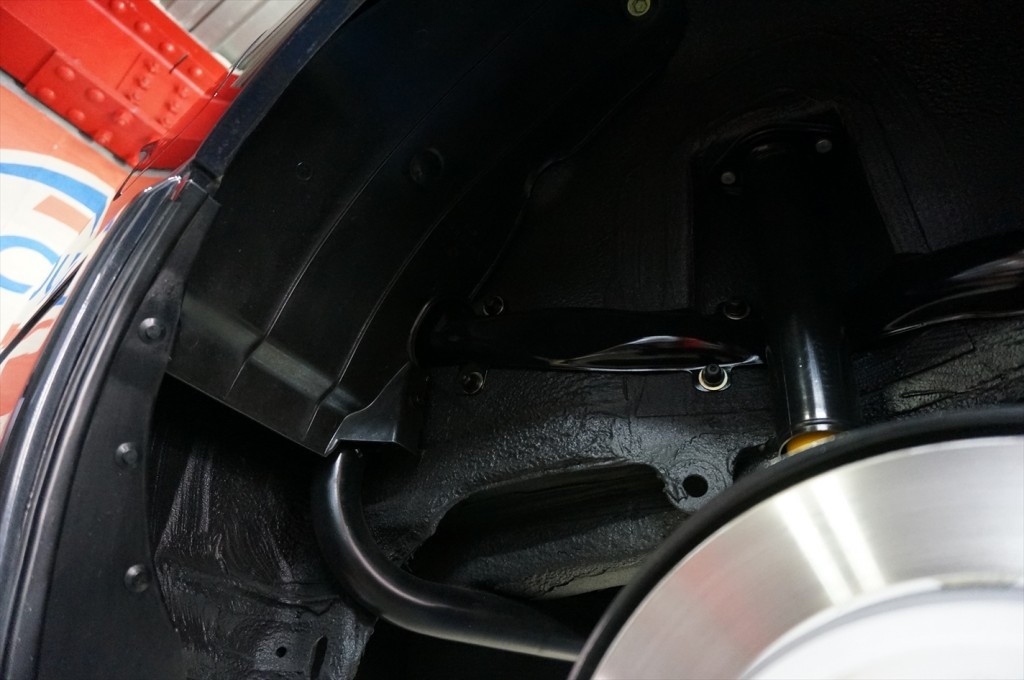

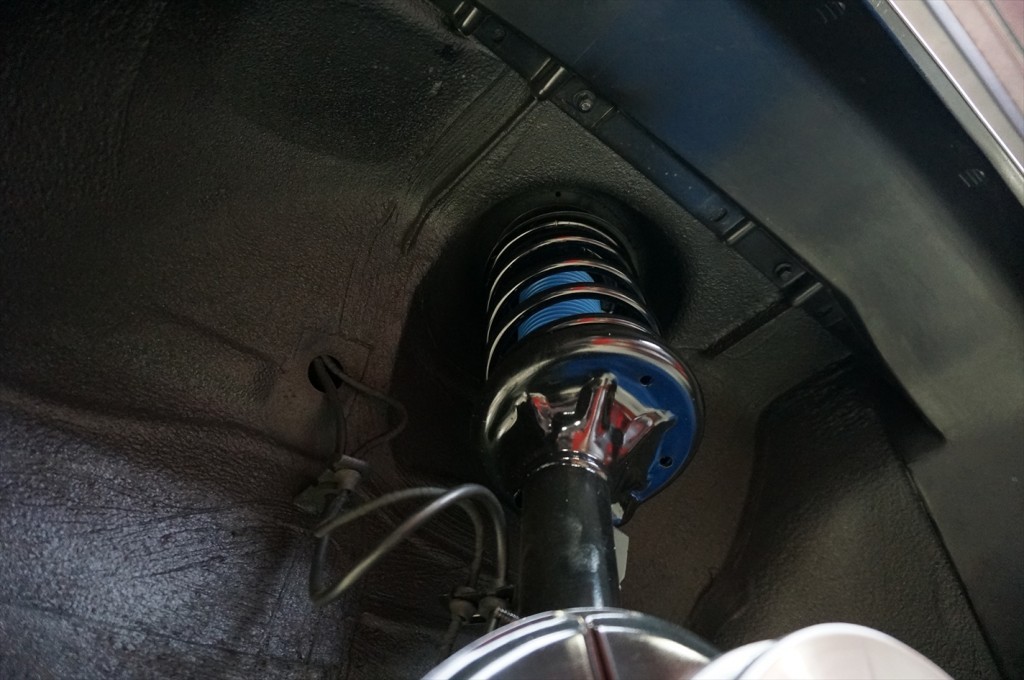

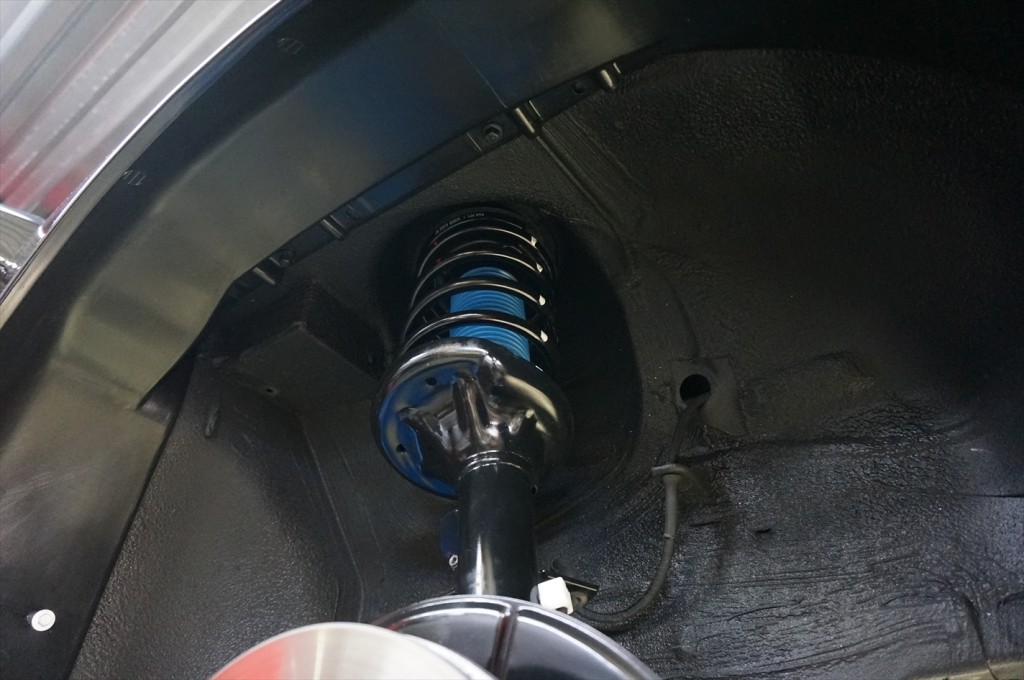

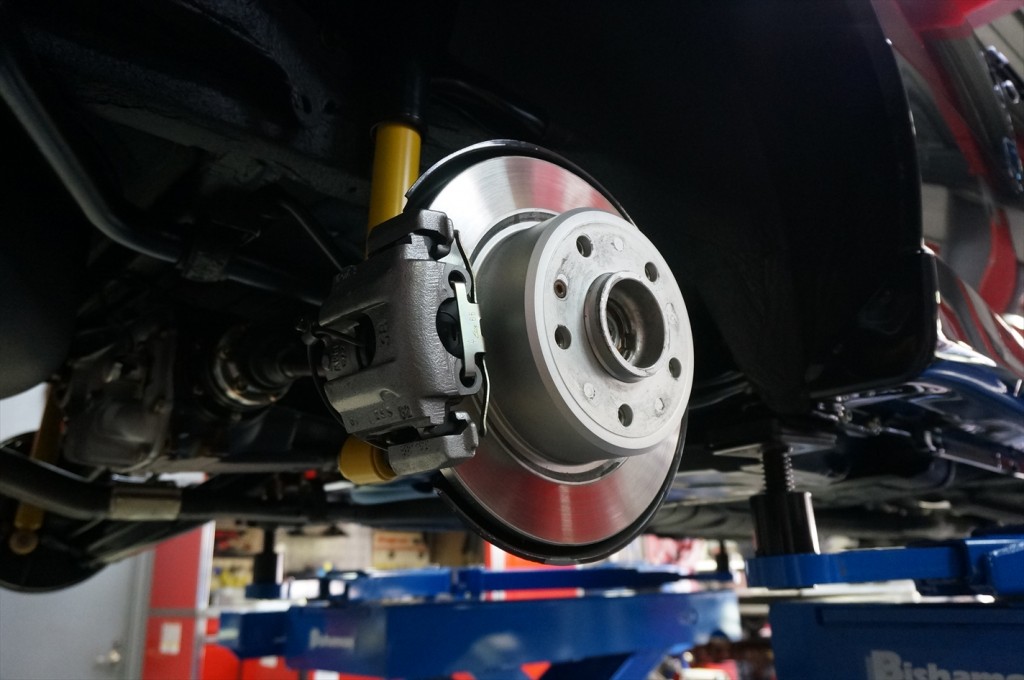

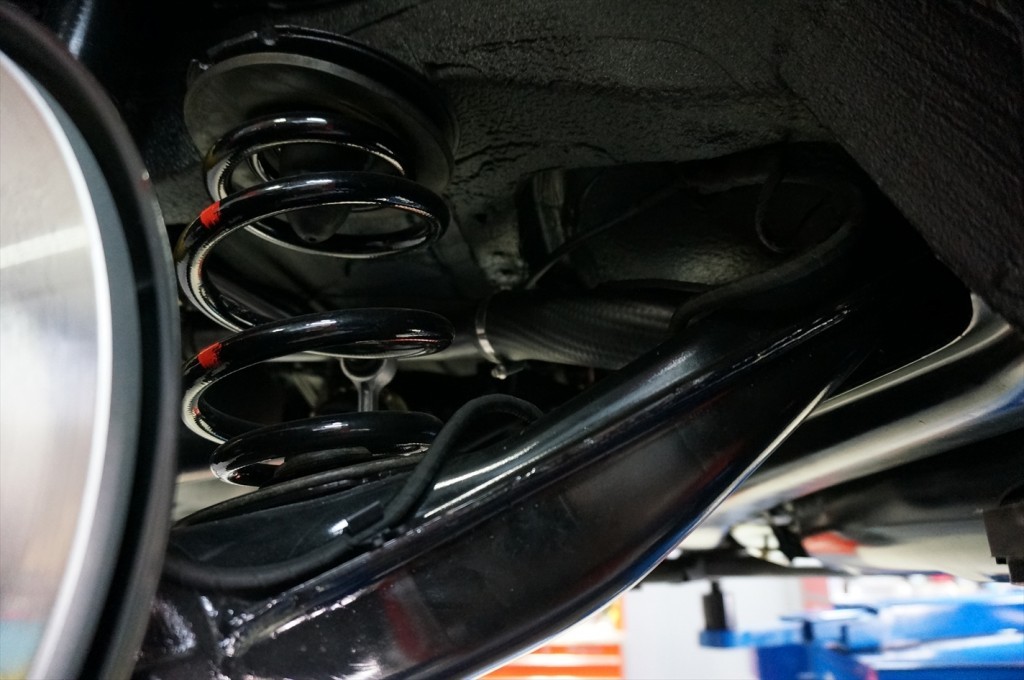

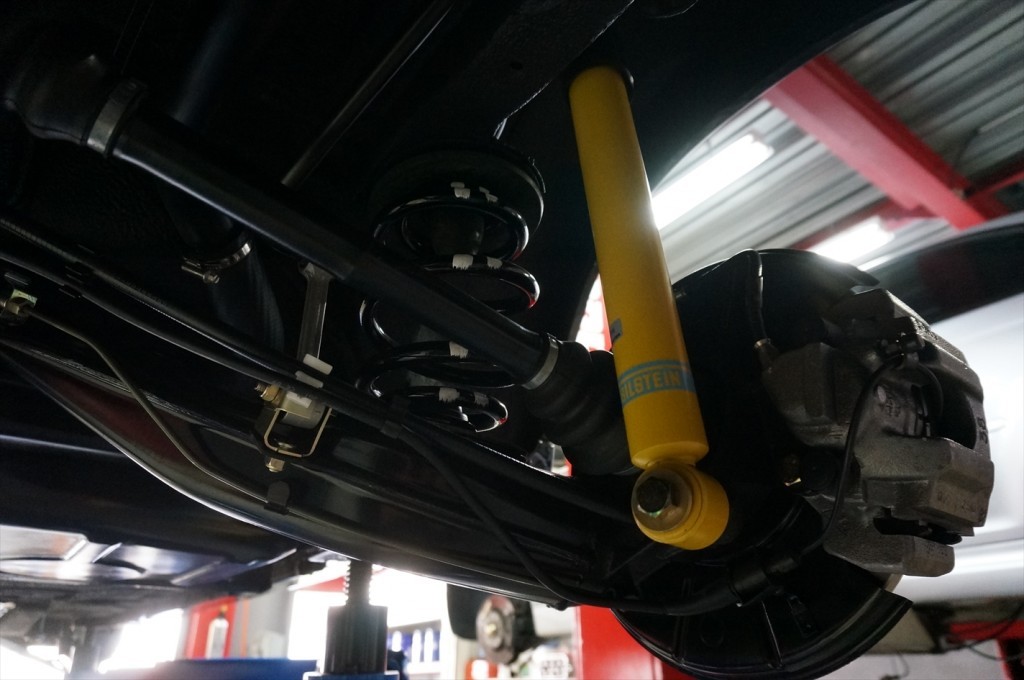

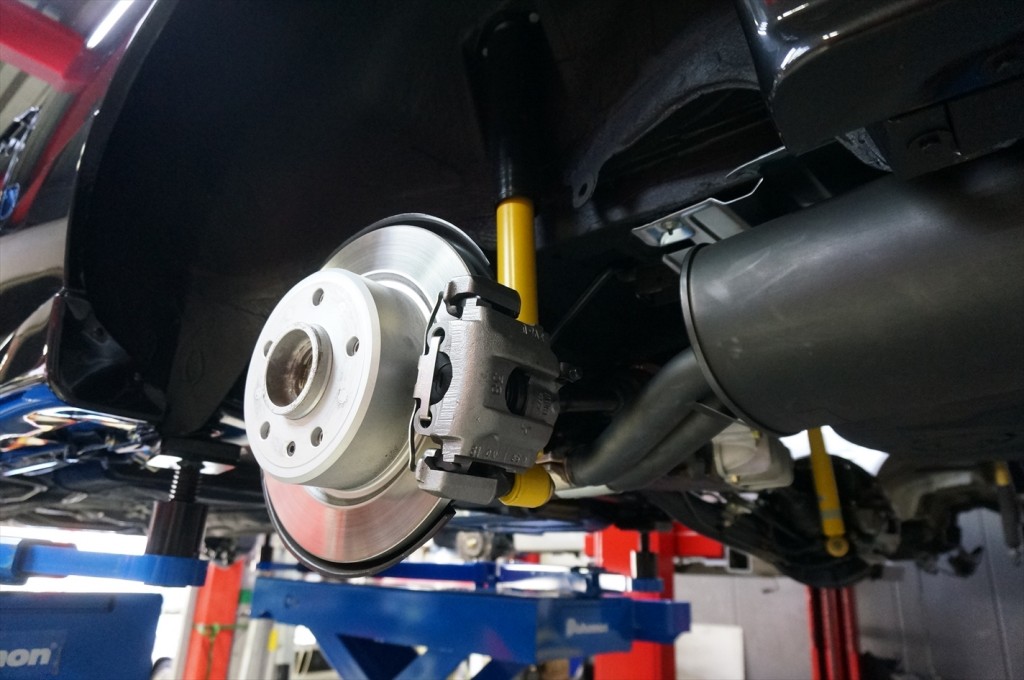

ショックアブソーバーはオーバーホール、サスペンションは元々ローダウンサスが入っていましたが

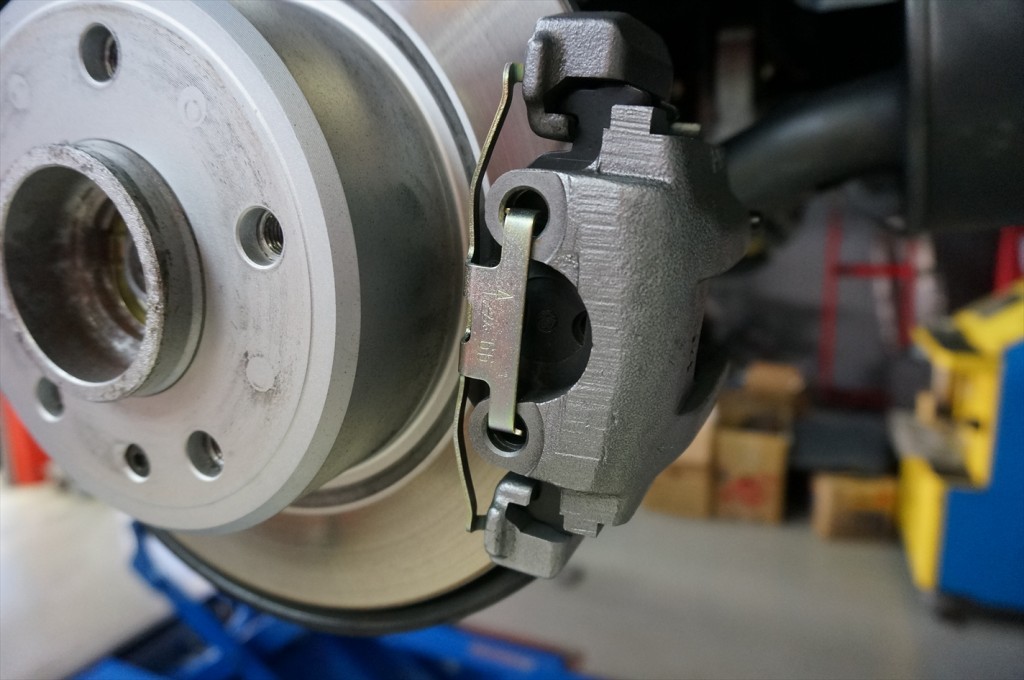

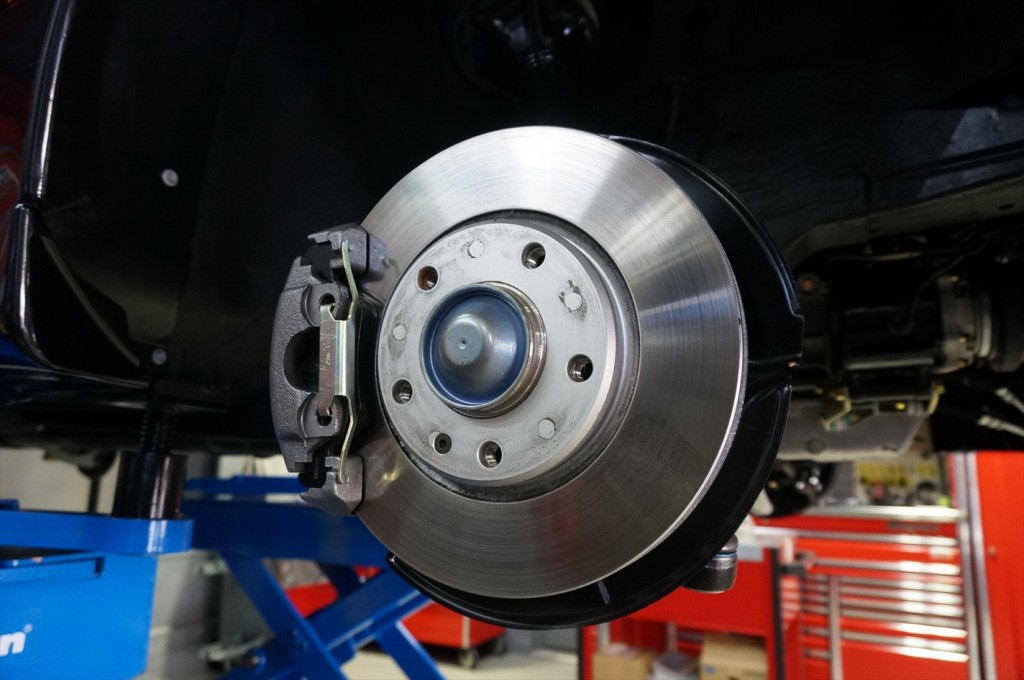

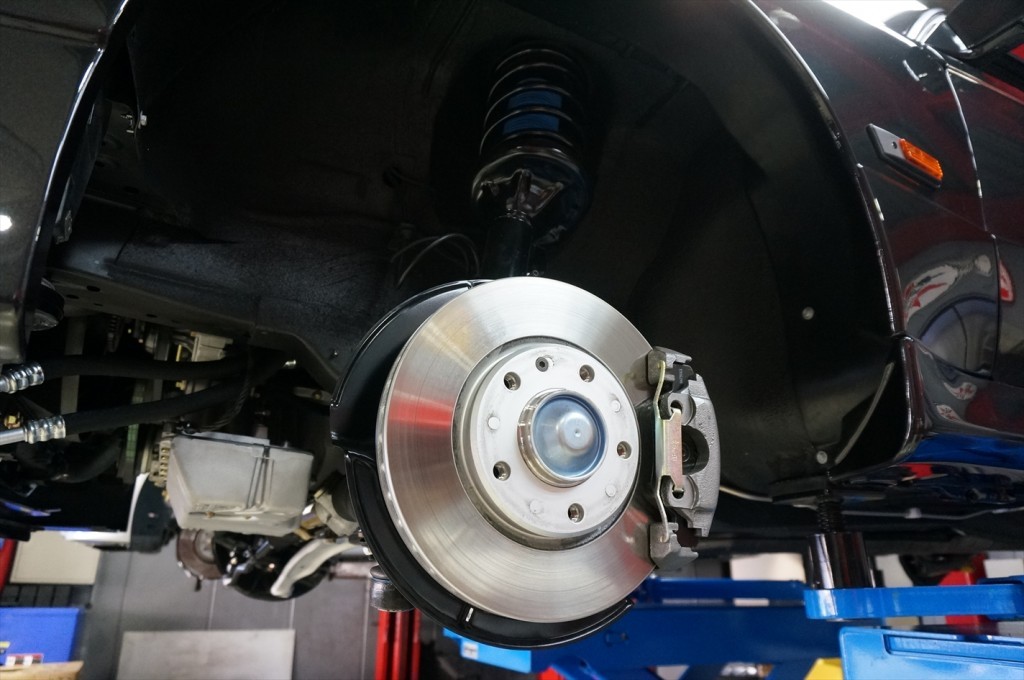

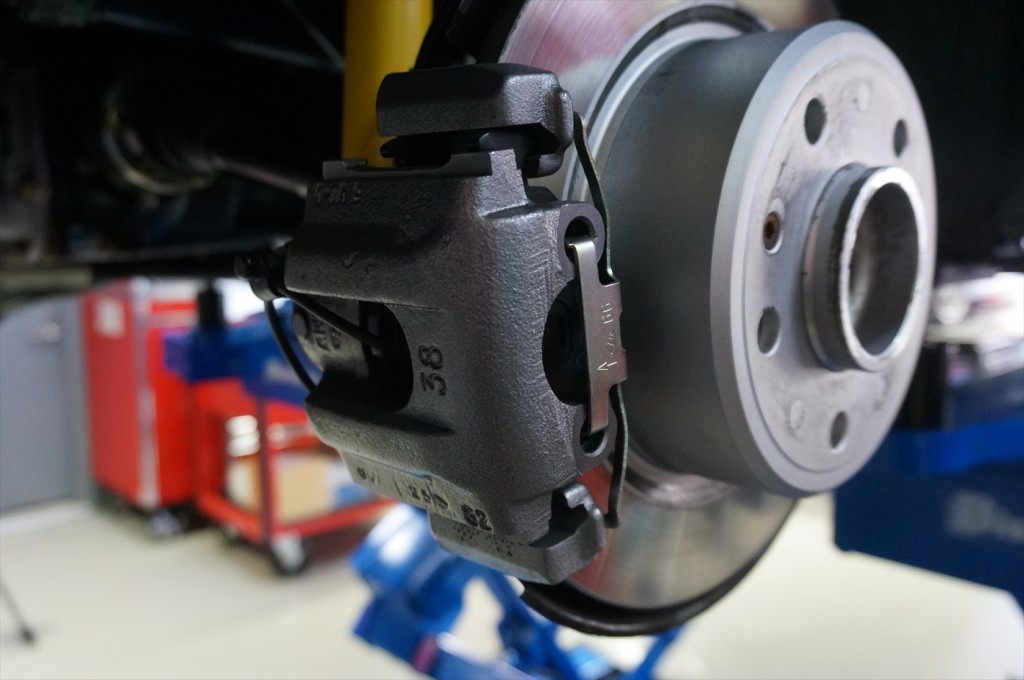

純正ノーマル車高に変更、ブレーキローターは交換、キャリパーはオーバーホールし、リペイント
各ショートパーツは再メッキなど施工。

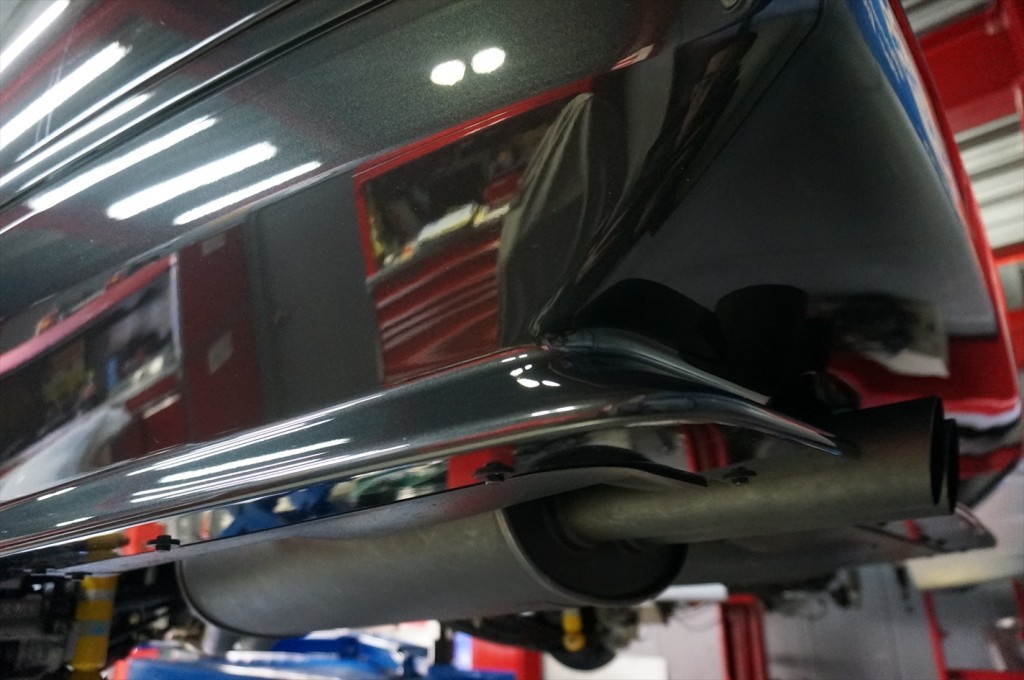

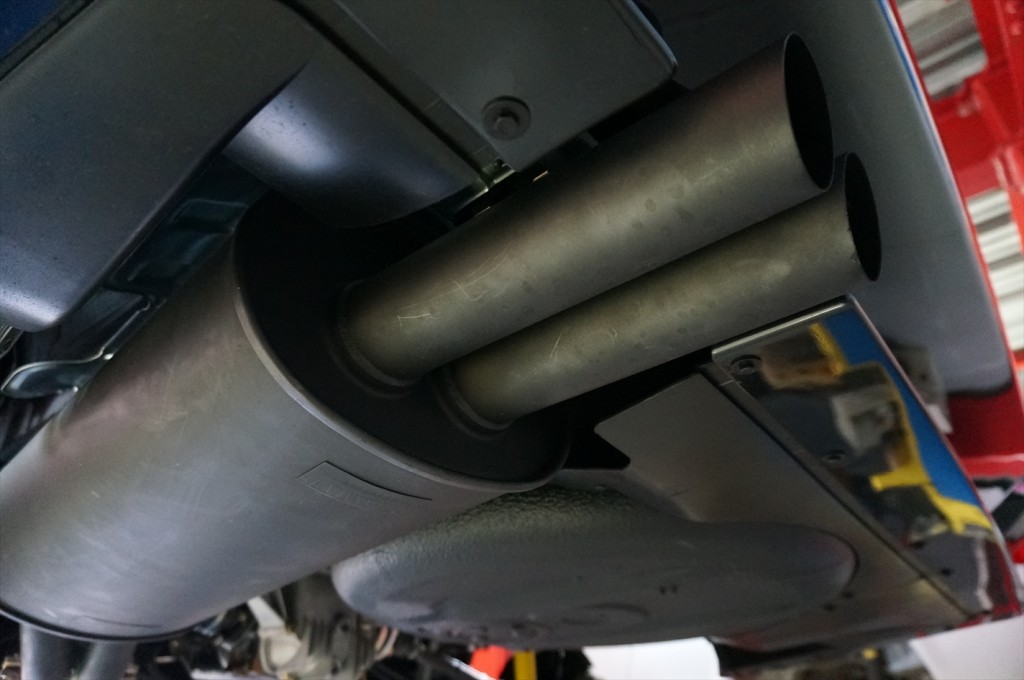

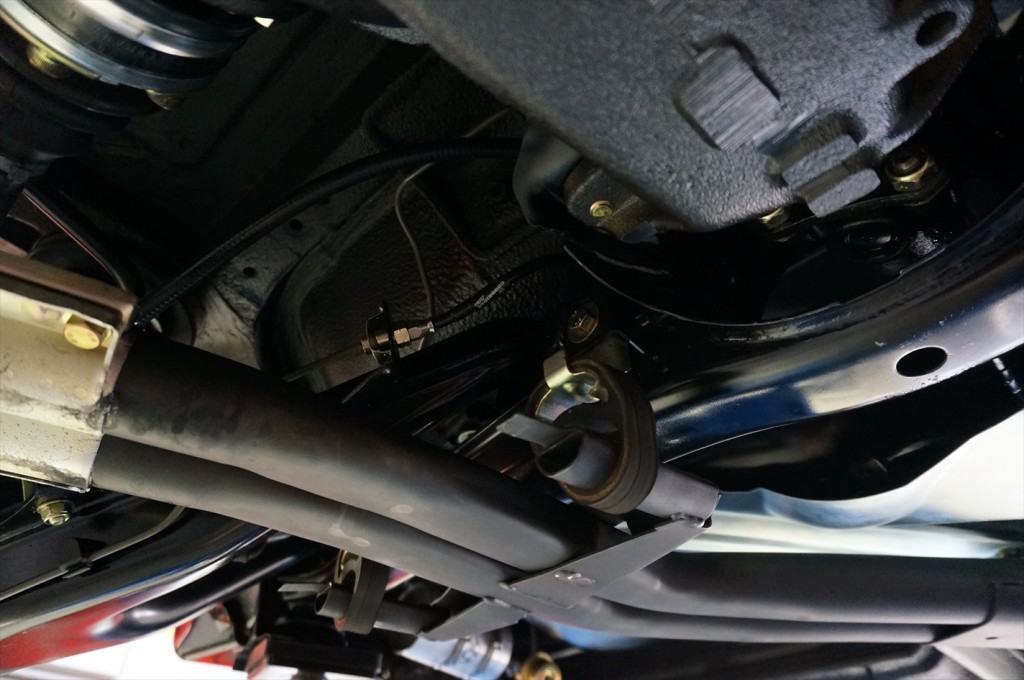

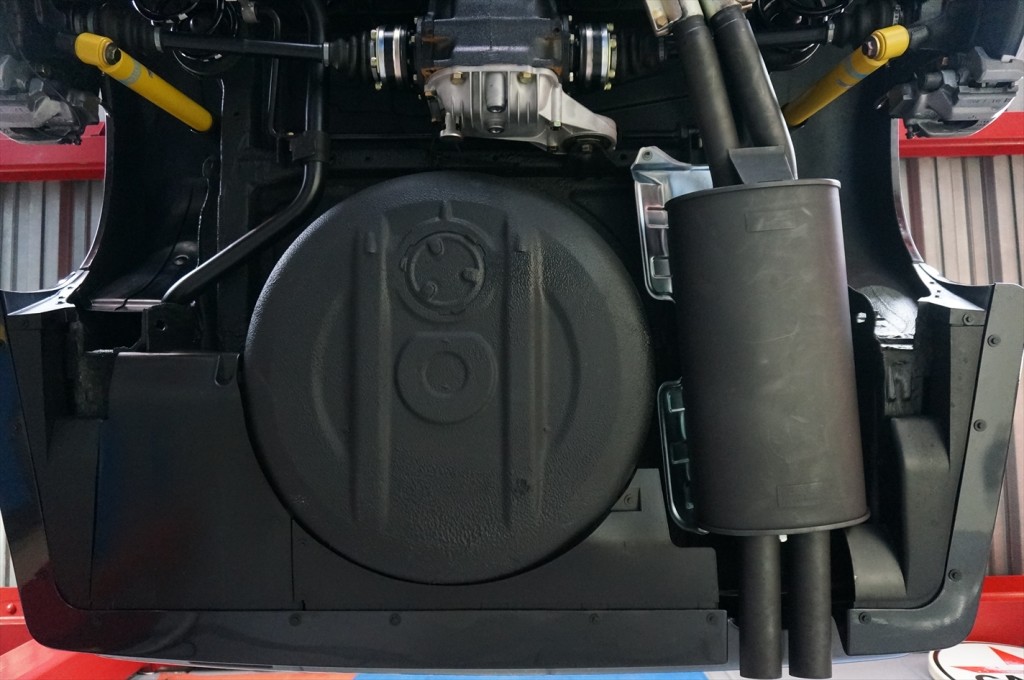

マフラーは装着されていた社外ステンレスマフラーを統一感を持たせる為にペイント。

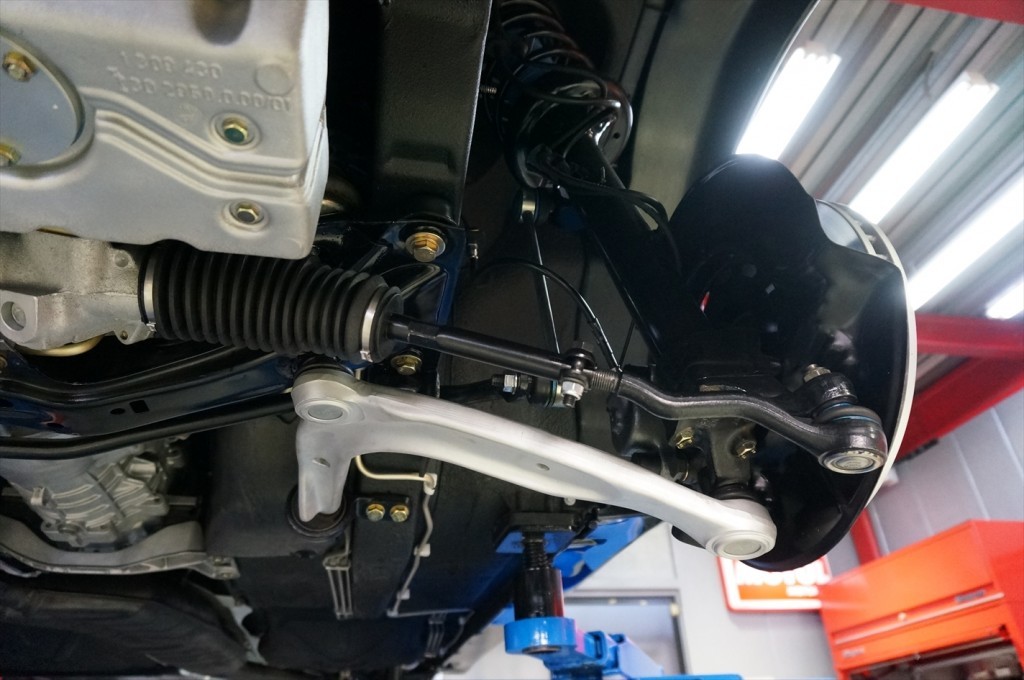

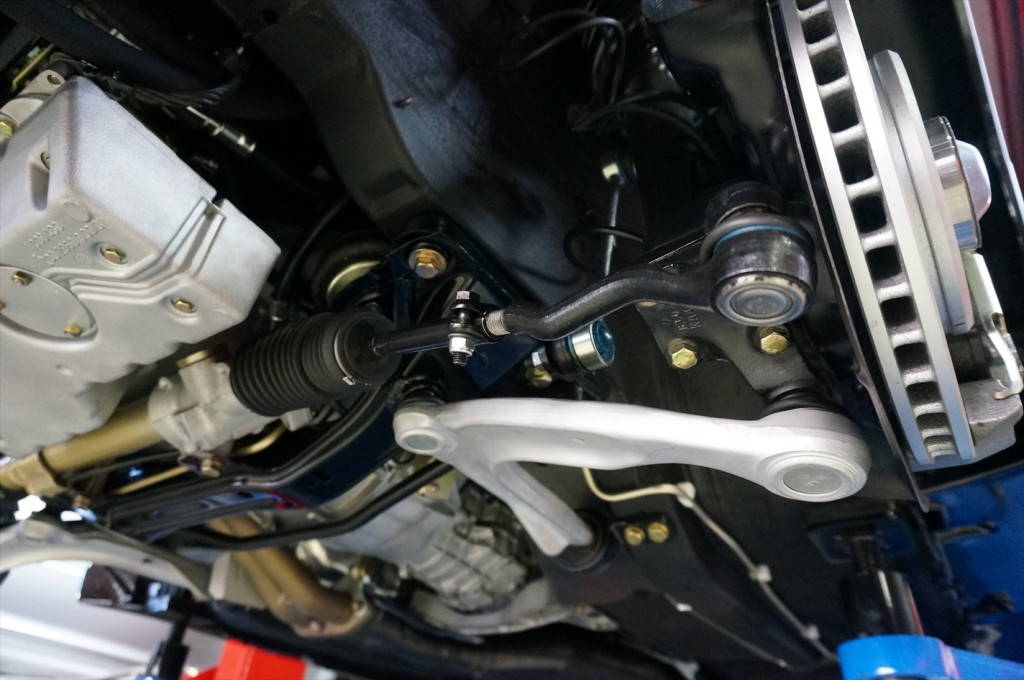

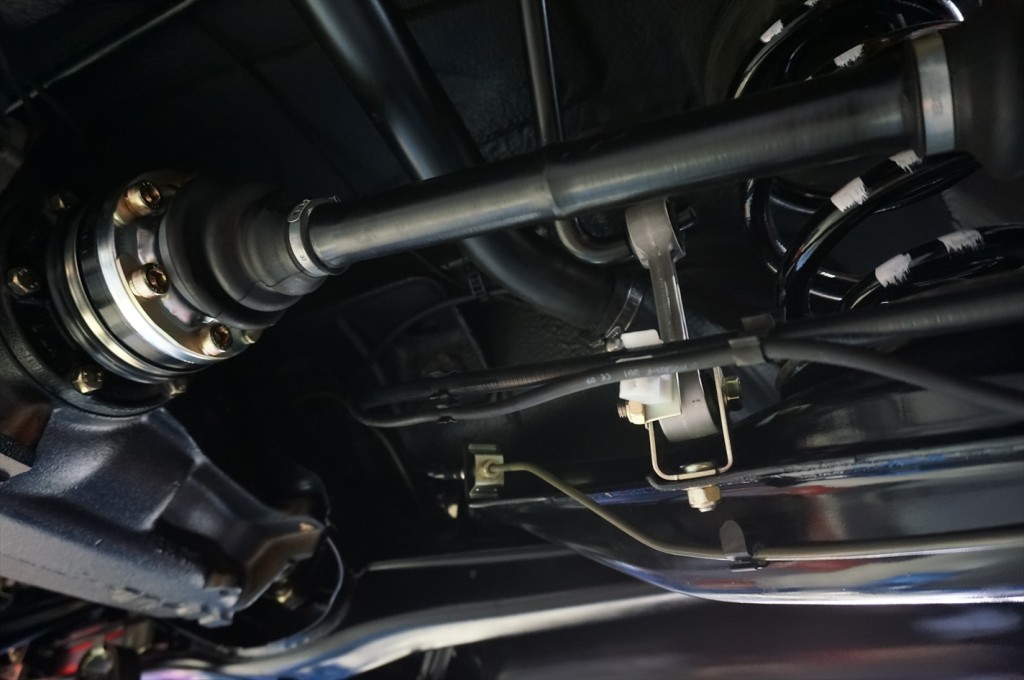

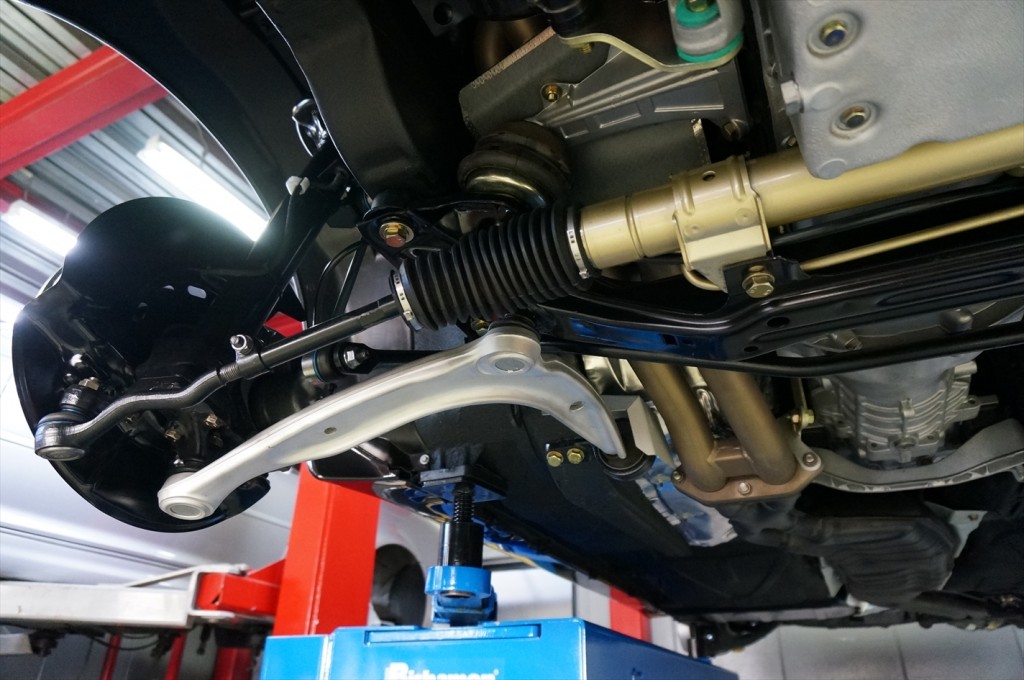

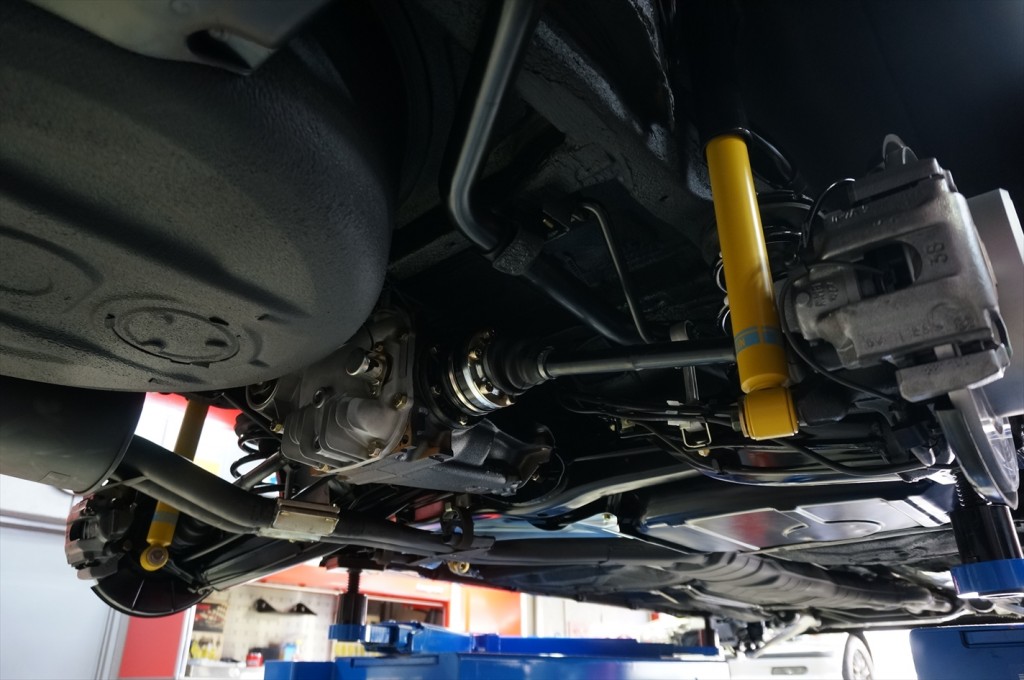

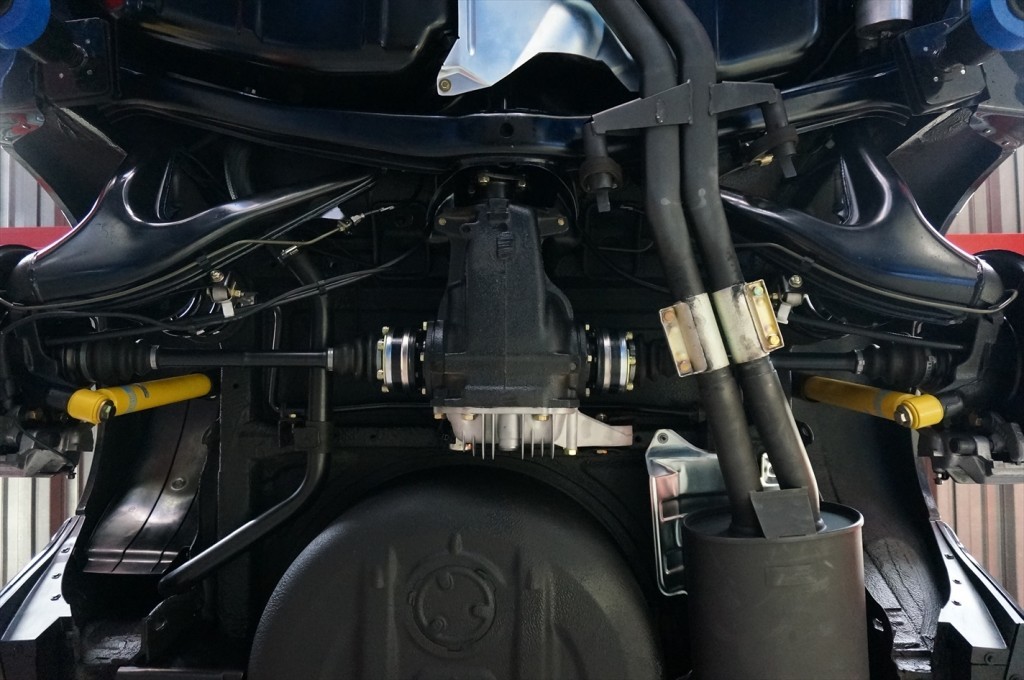

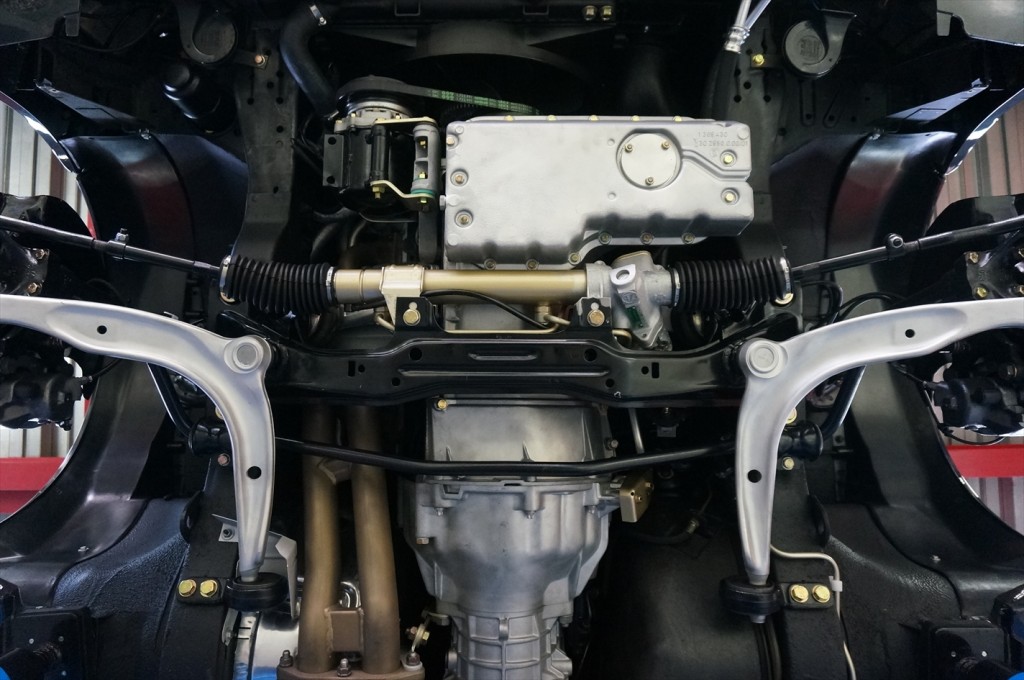

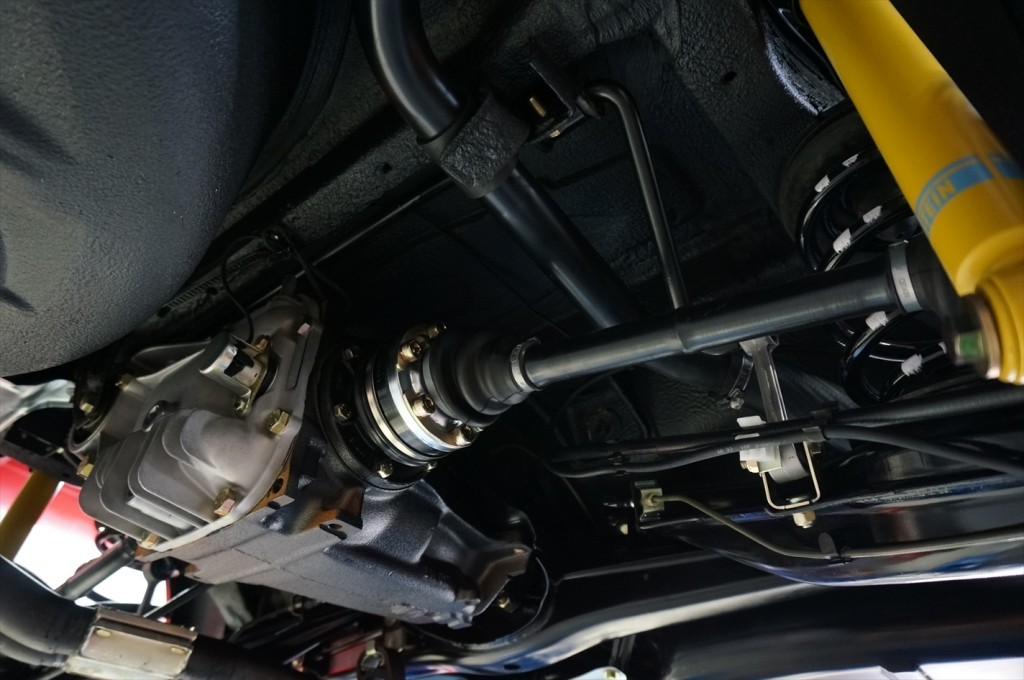

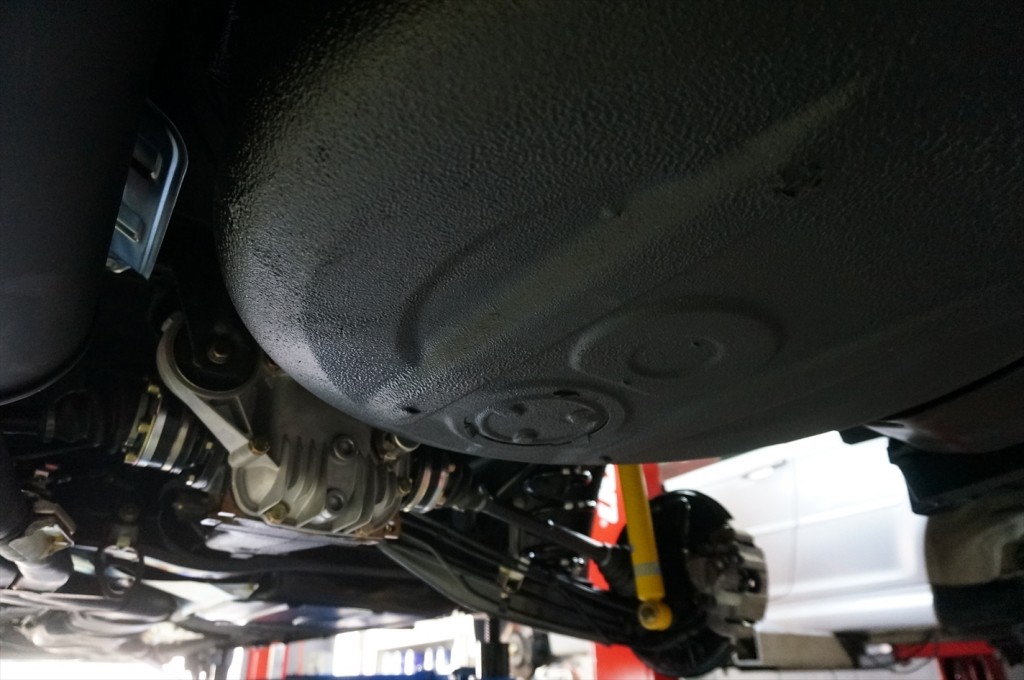

アクスルキャリアは車体から降ろして各パーツ毎にオーバーホールしております。

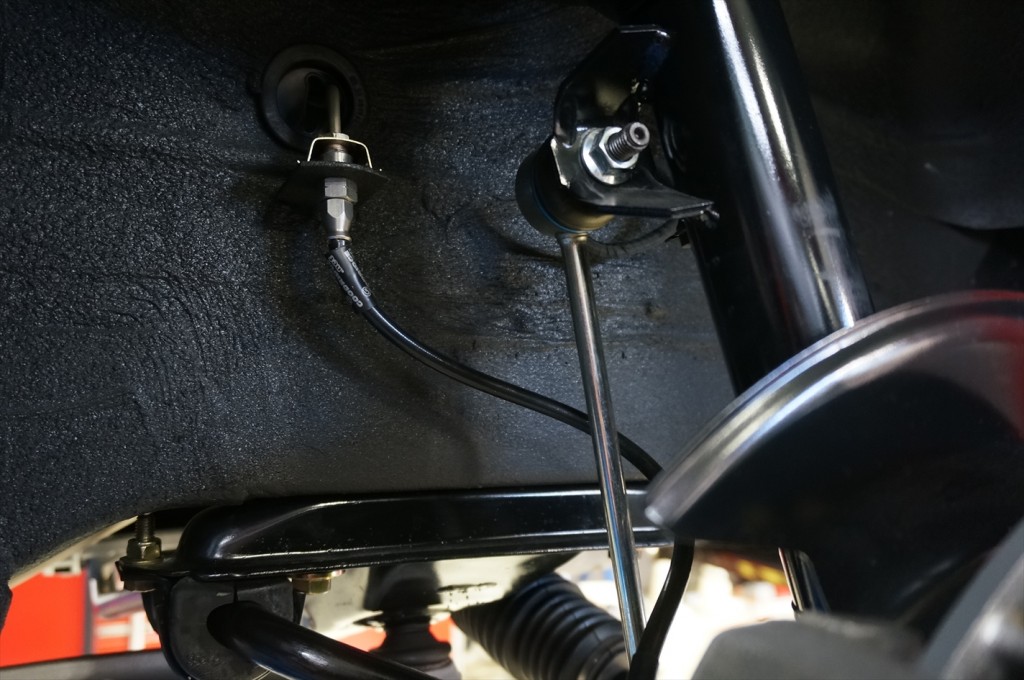

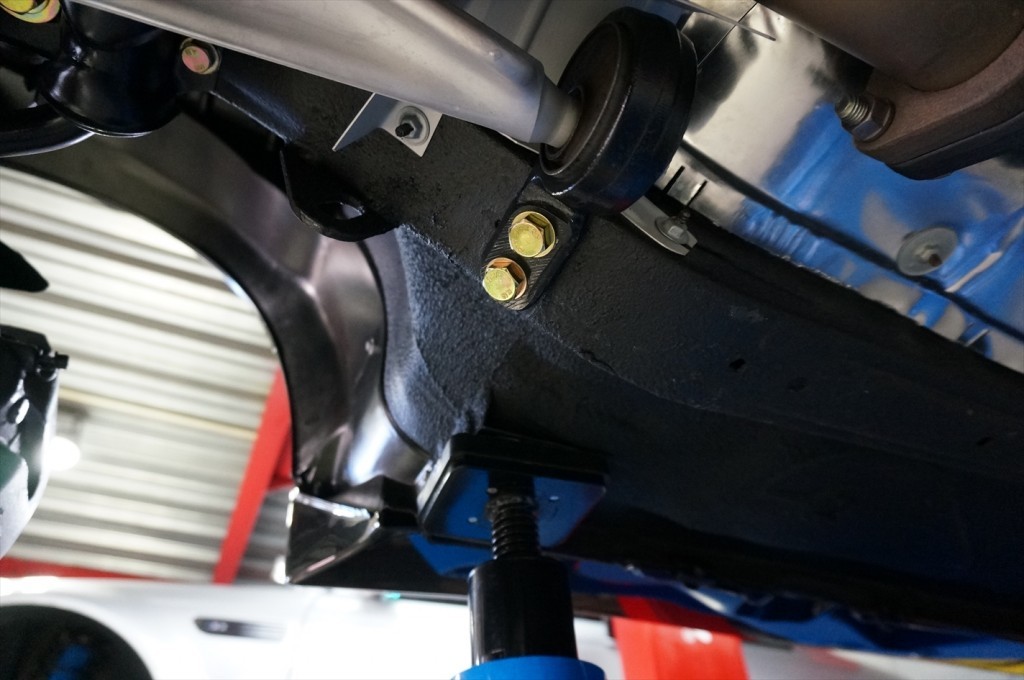

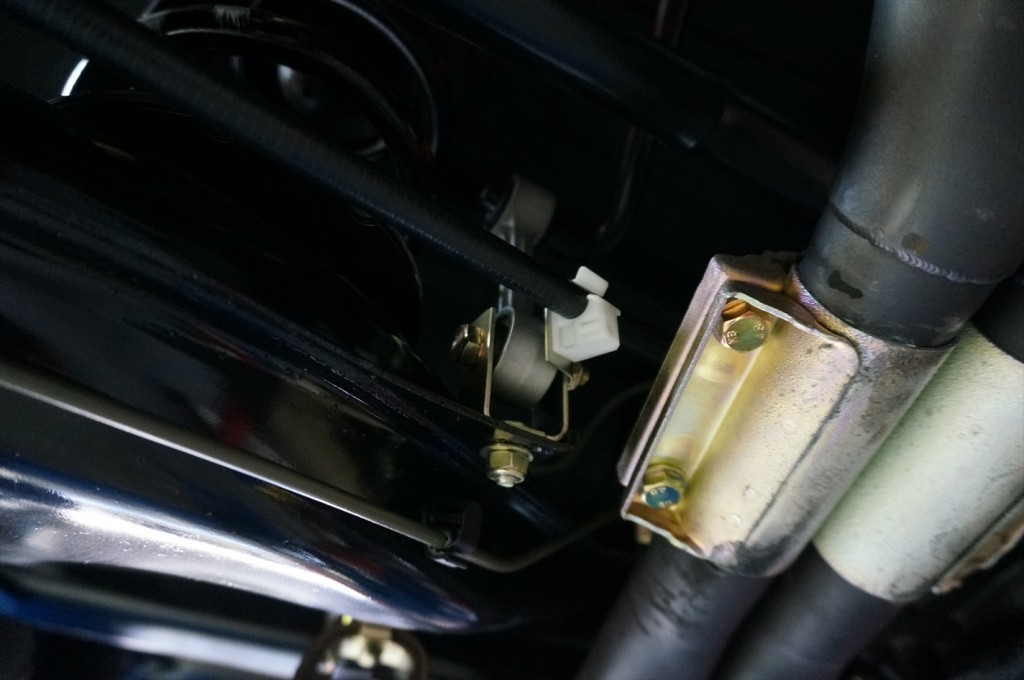

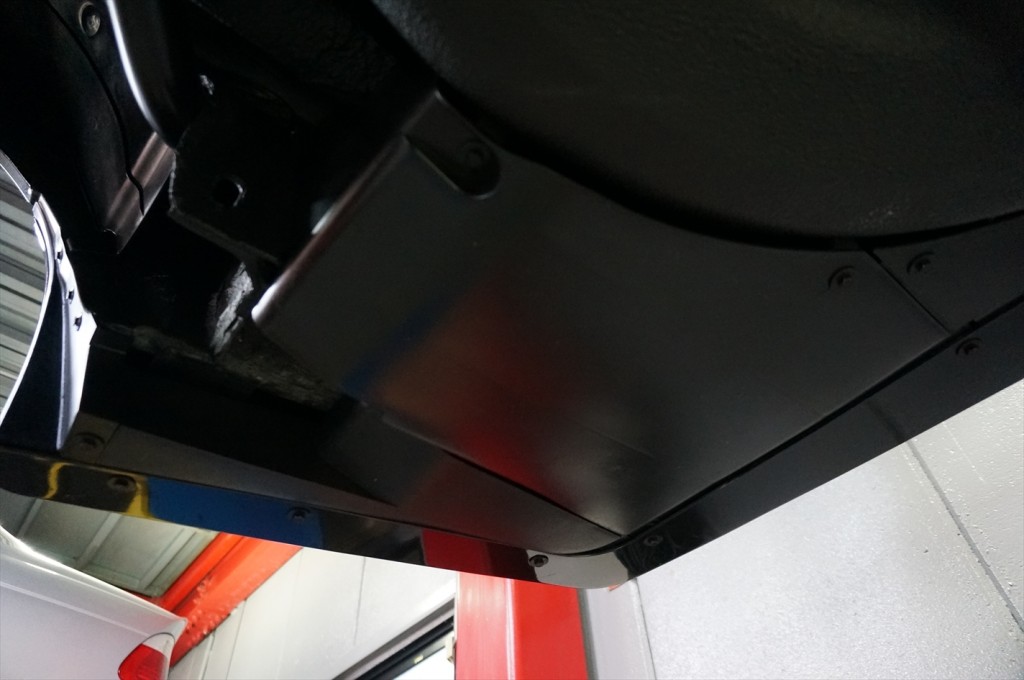

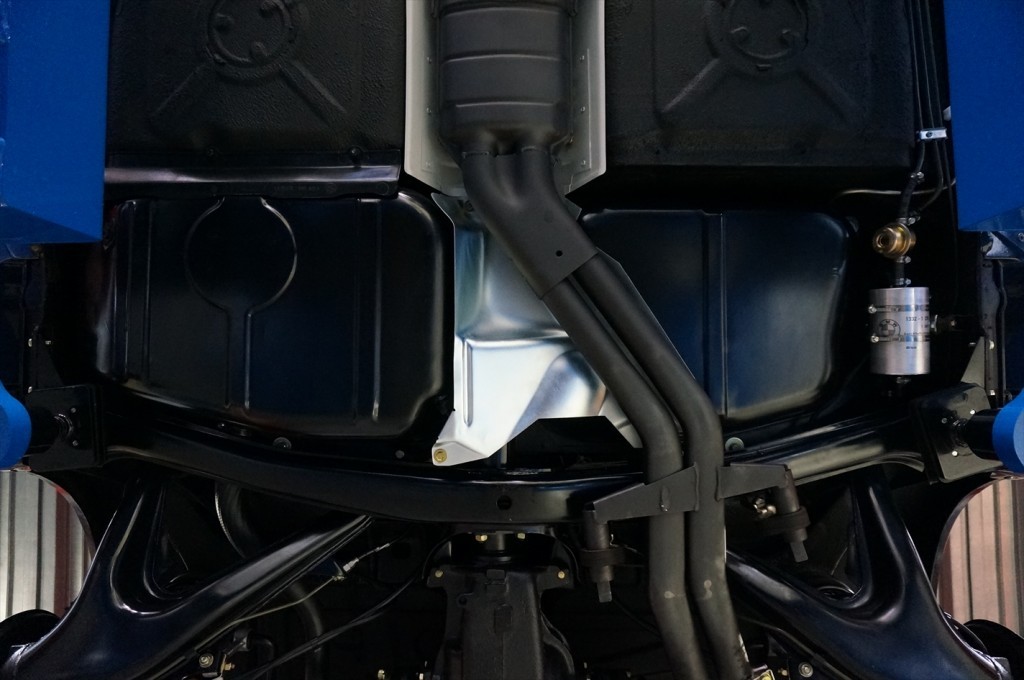

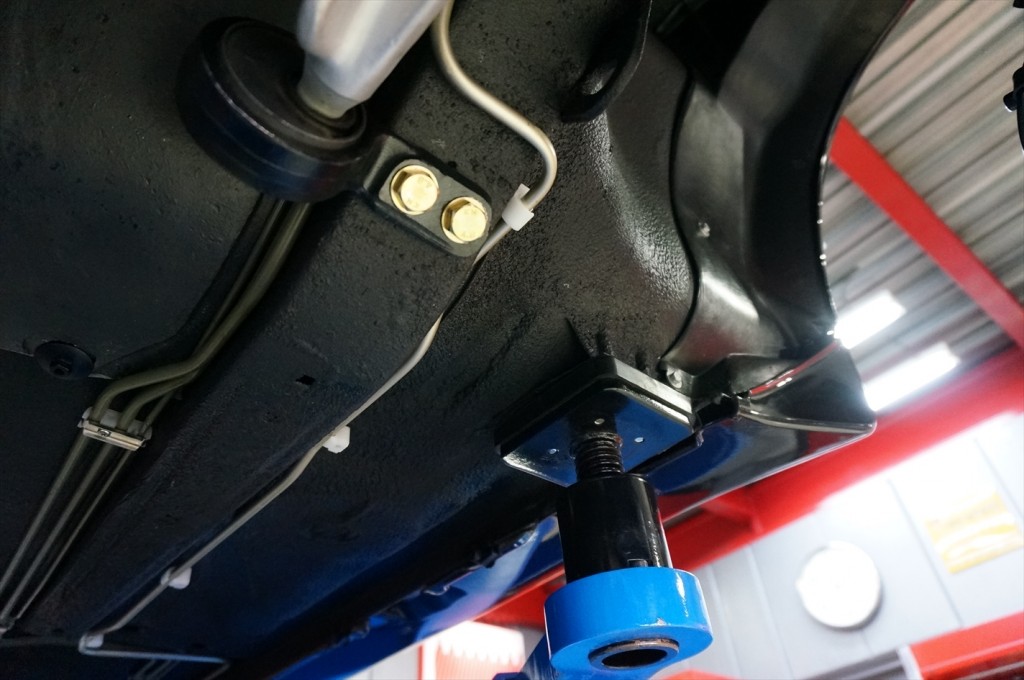

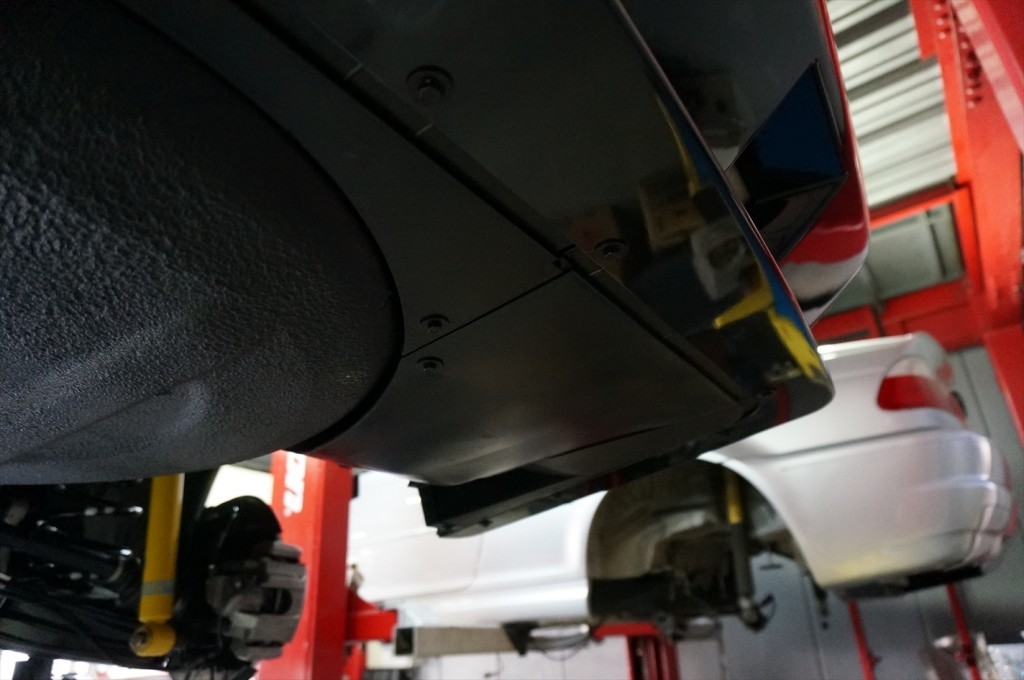

ブラスト処理・再塗装・ブッシュ交換等を施して再生しました。下廻りは雑に塗装されていたチッピングコートを剥離後にテロソン社のチッピングにて再塗装。

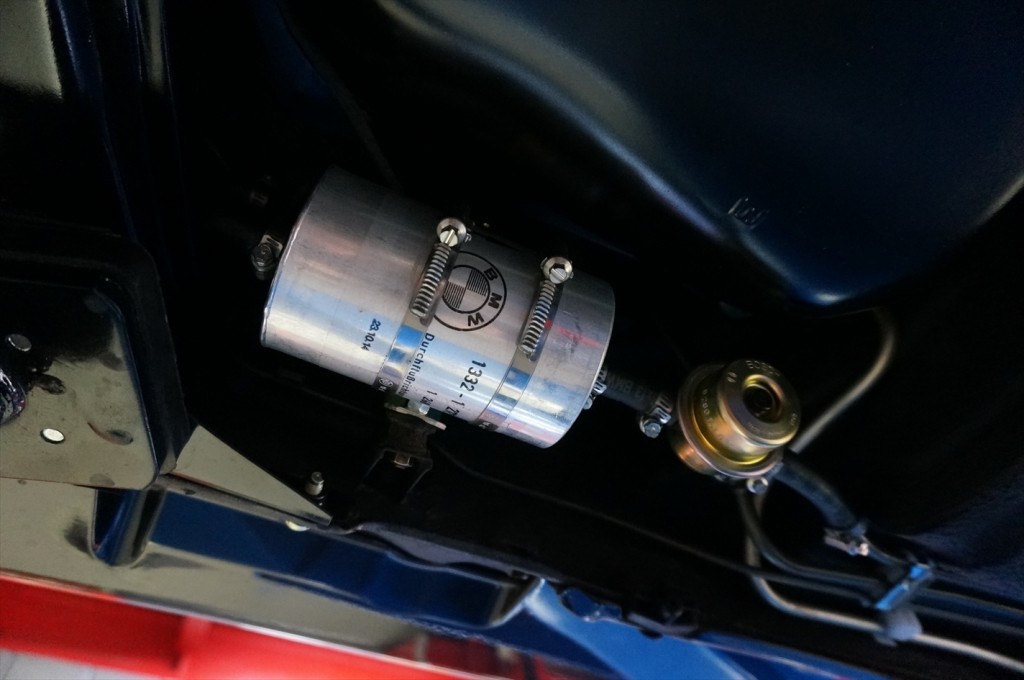

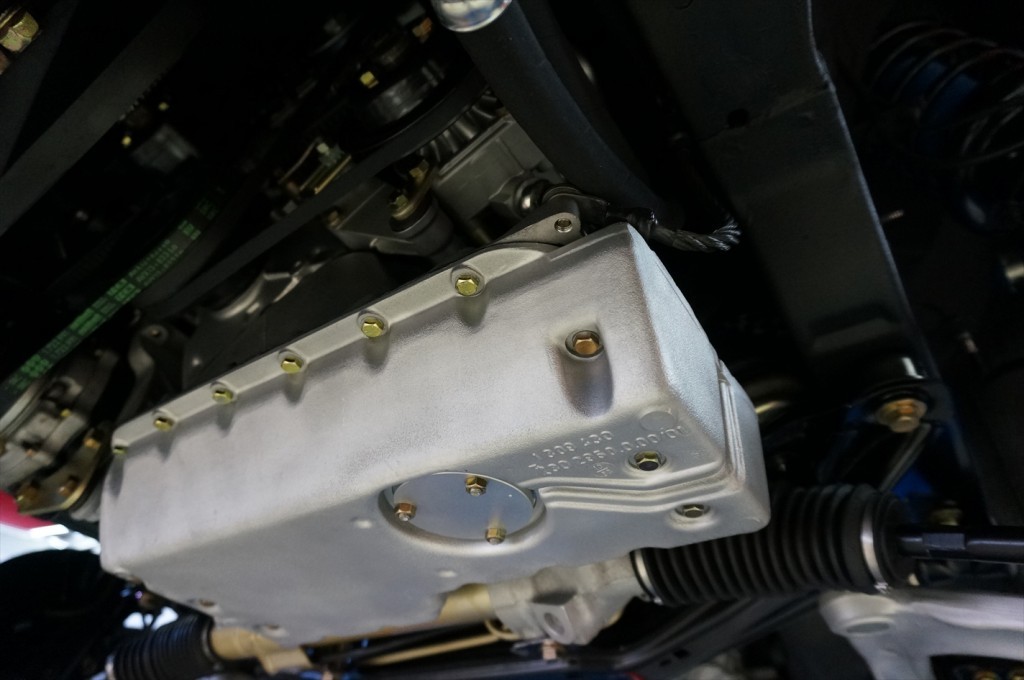

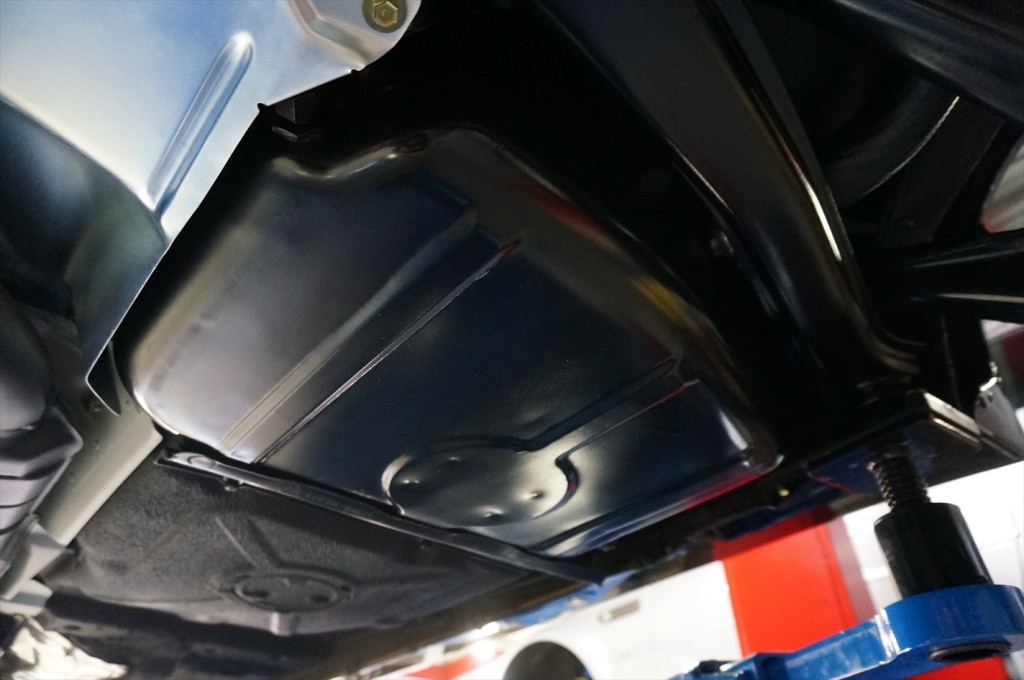

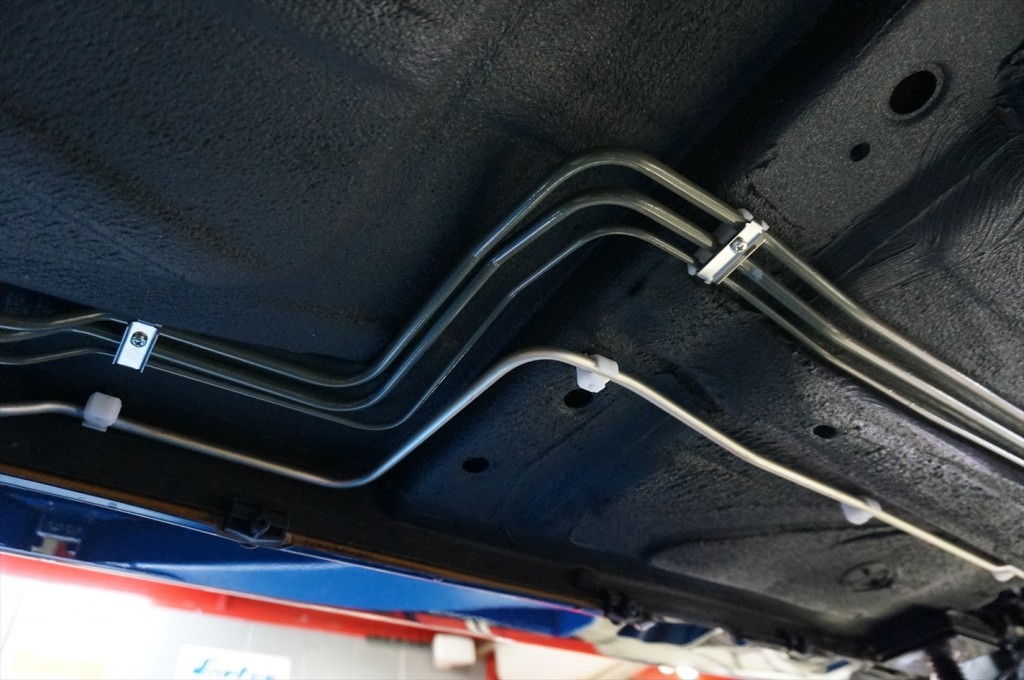

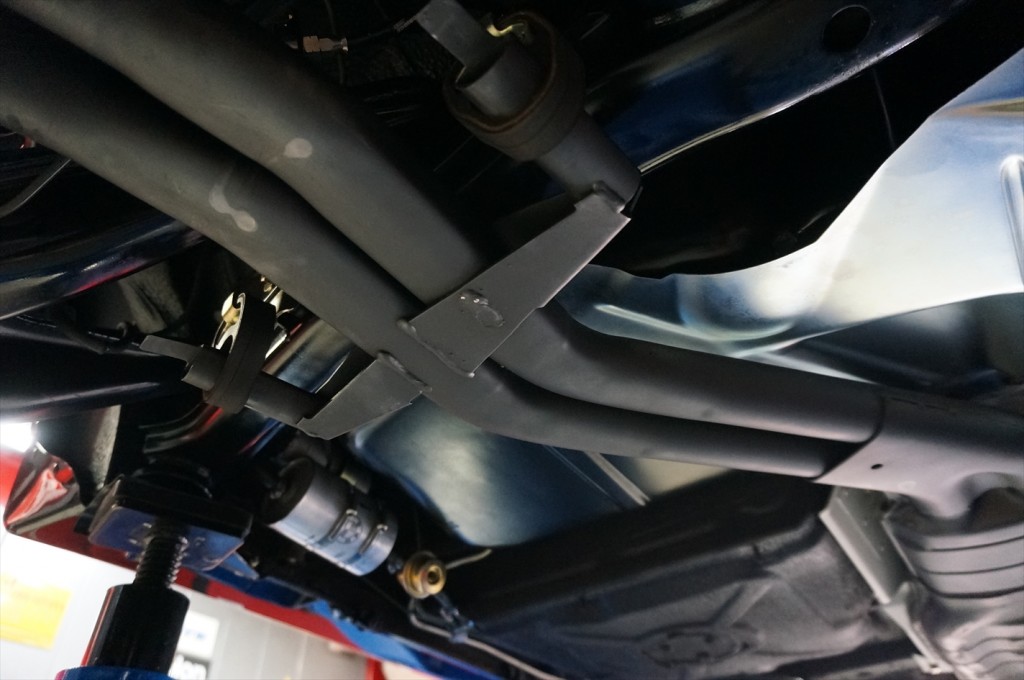

フューエルポンプは新しいパーツへ交換。フロント側下廻り。前輪部下廻り。オリジナルのオイルパン。

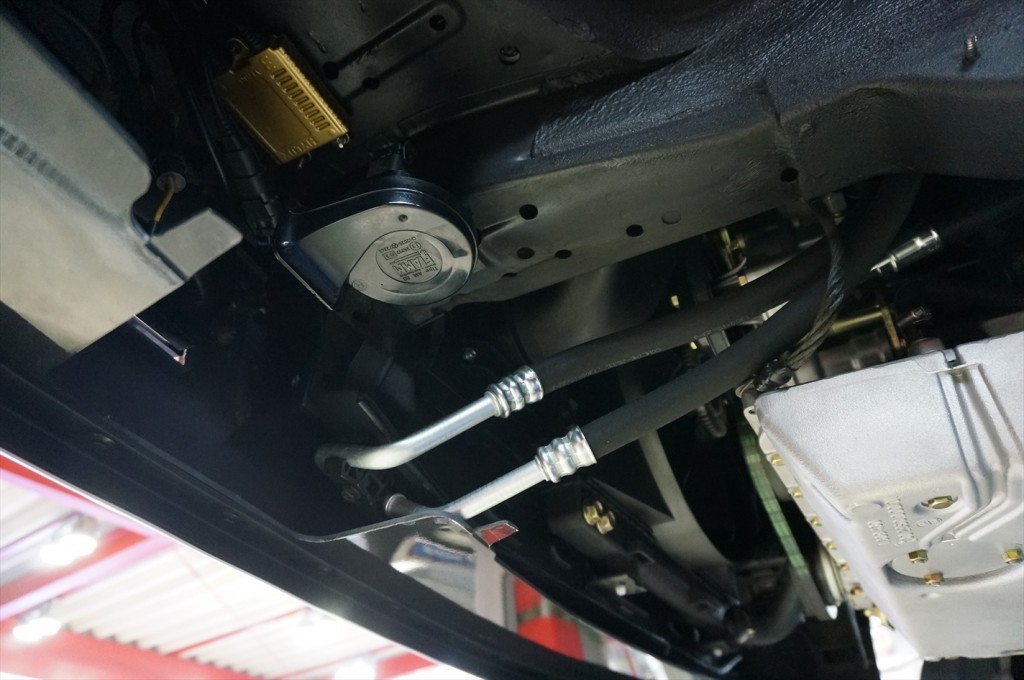

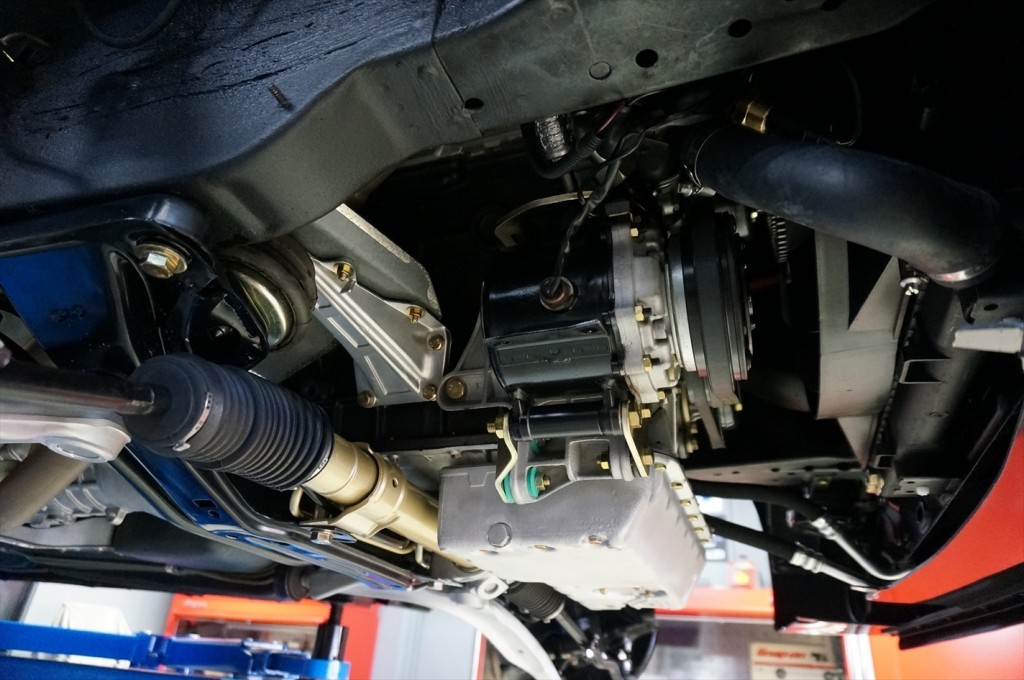

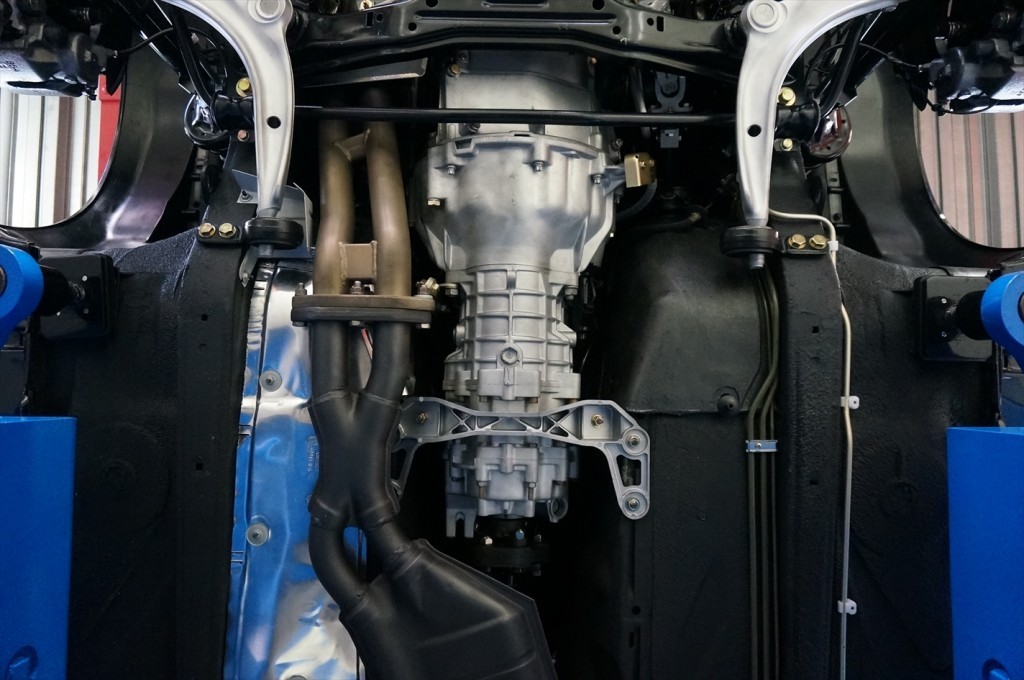

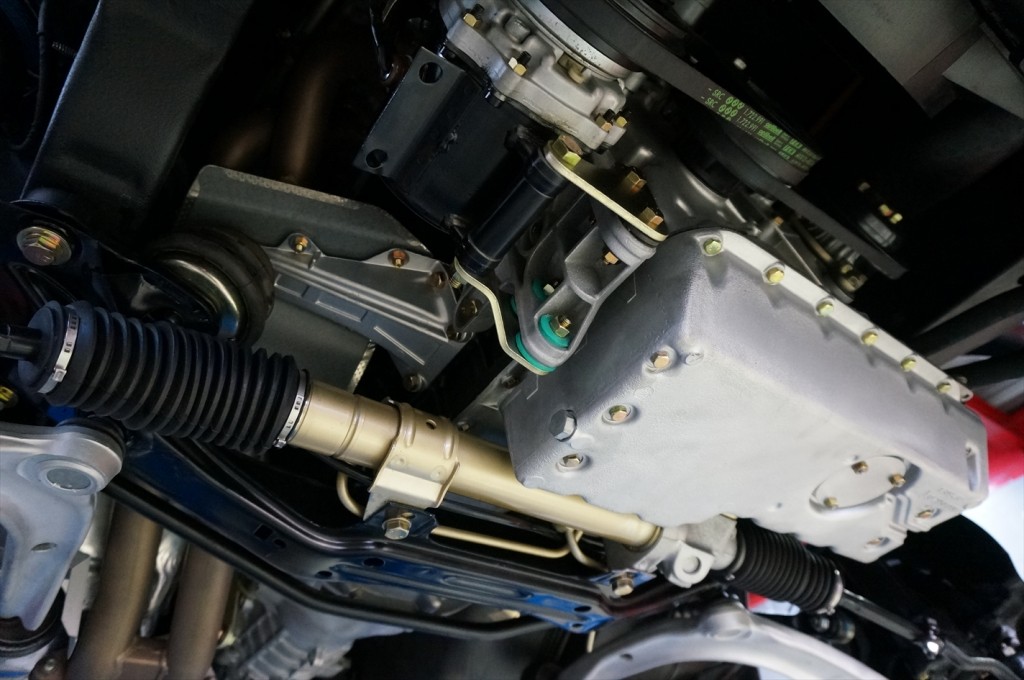

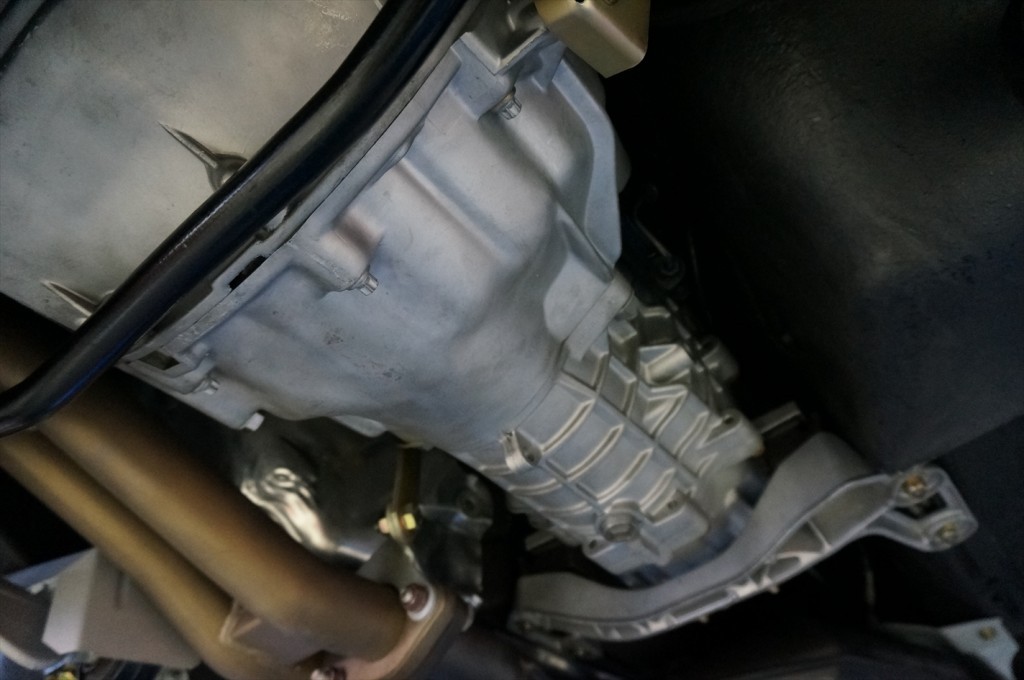

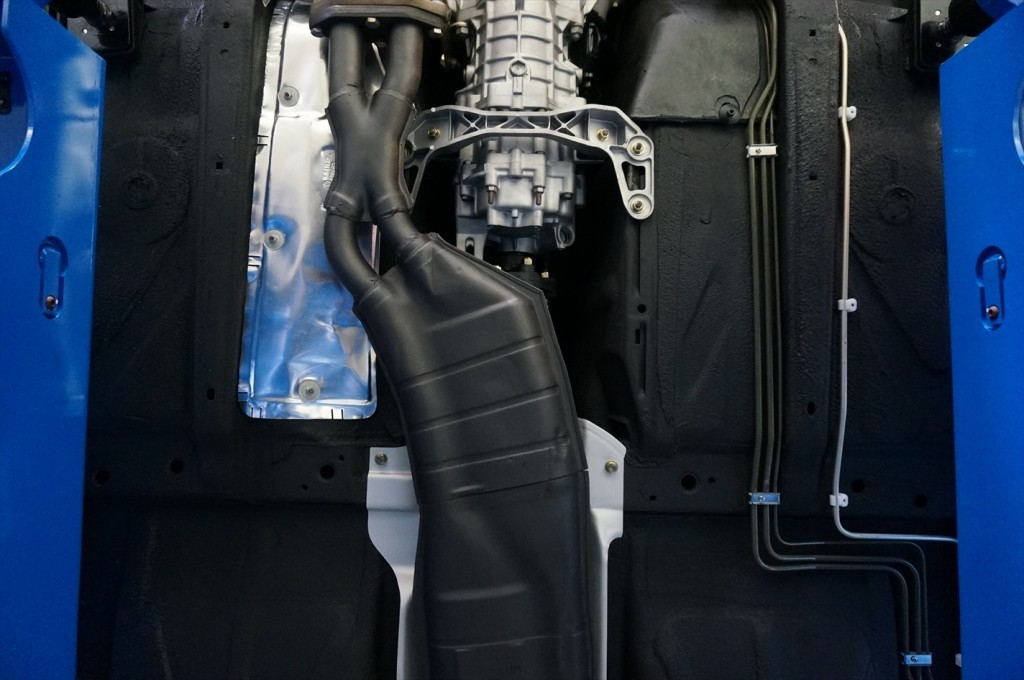

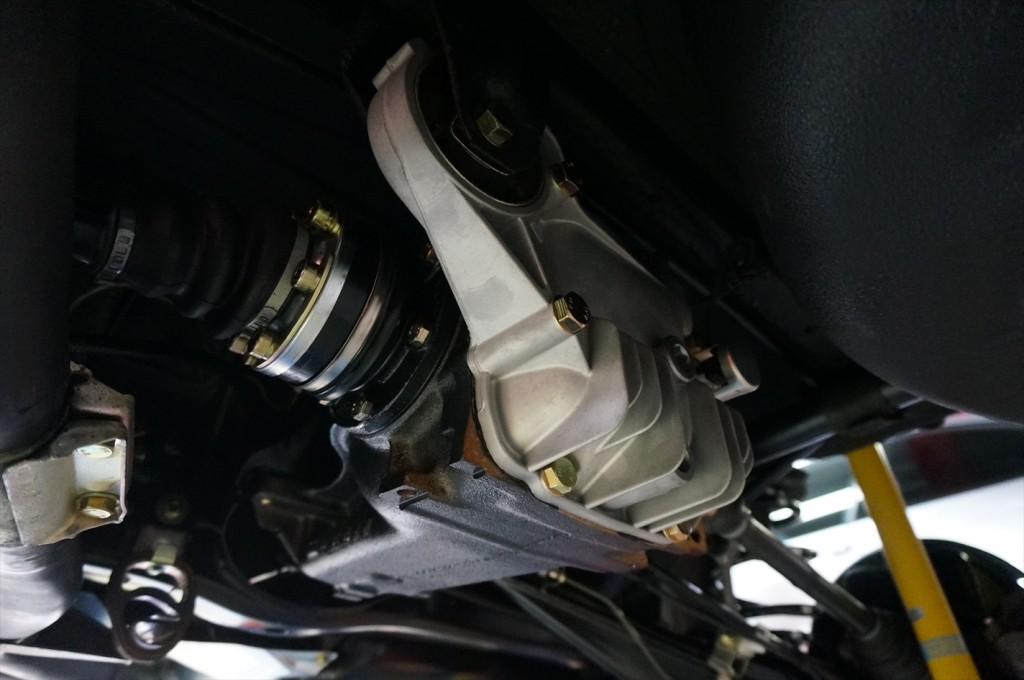

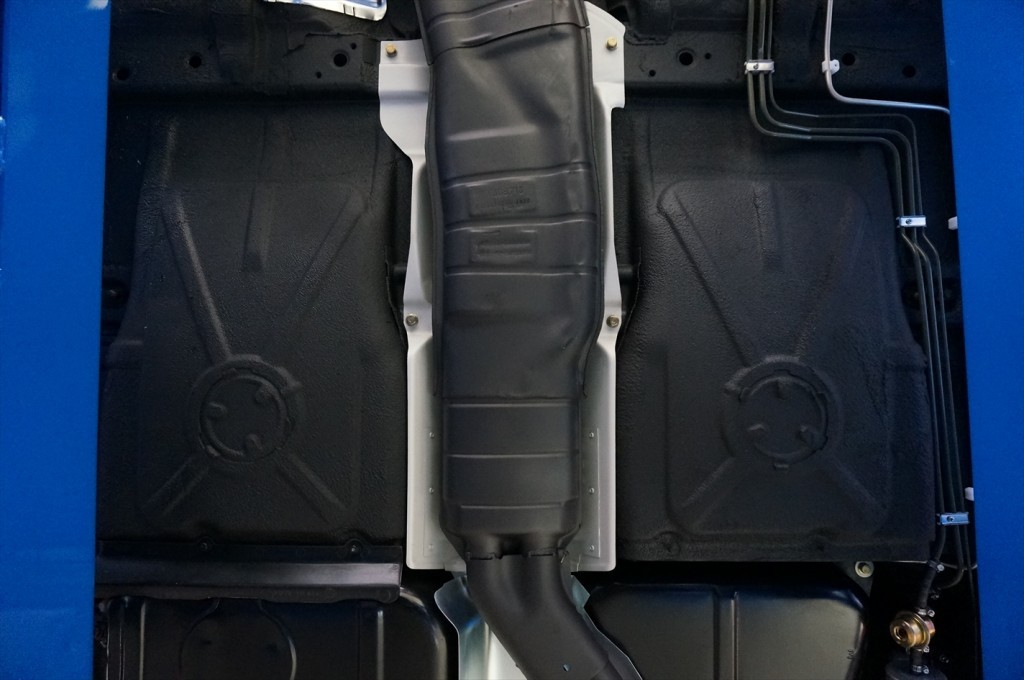

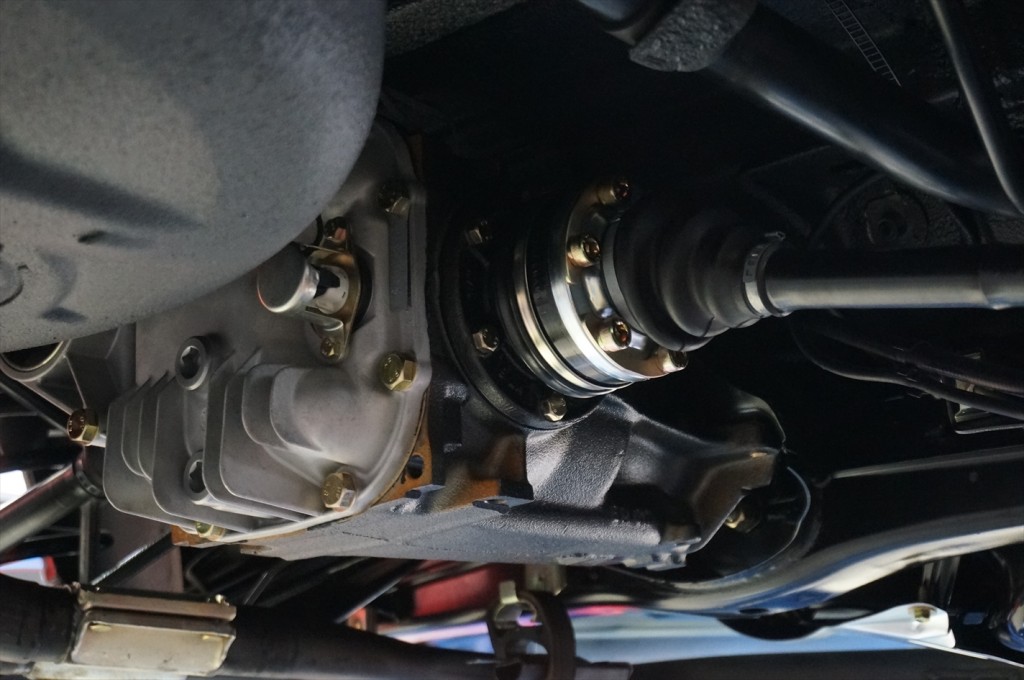

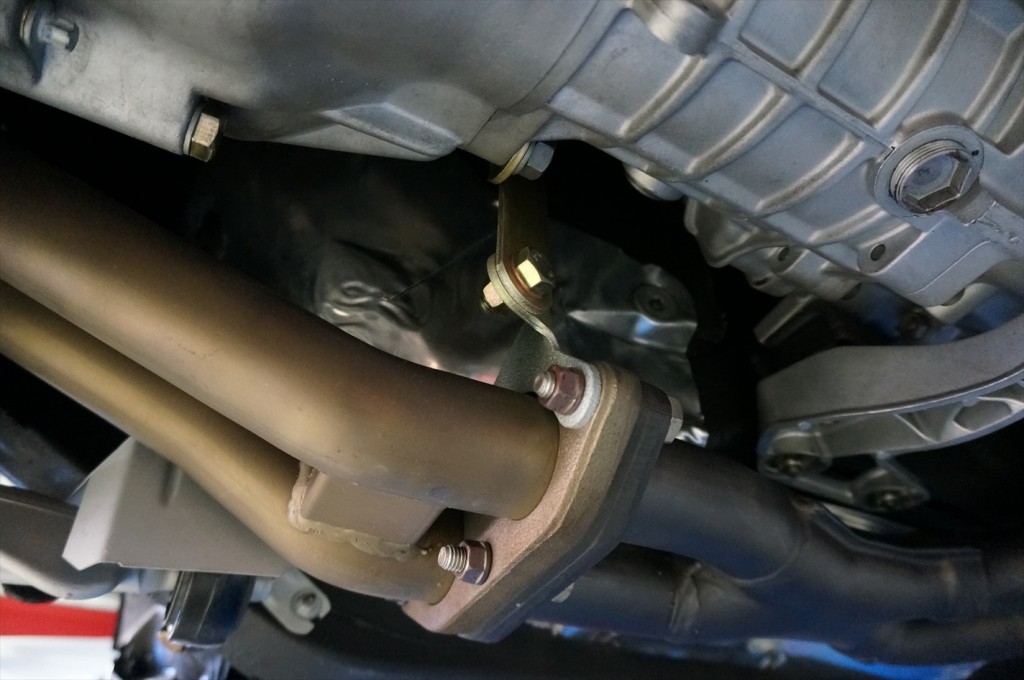

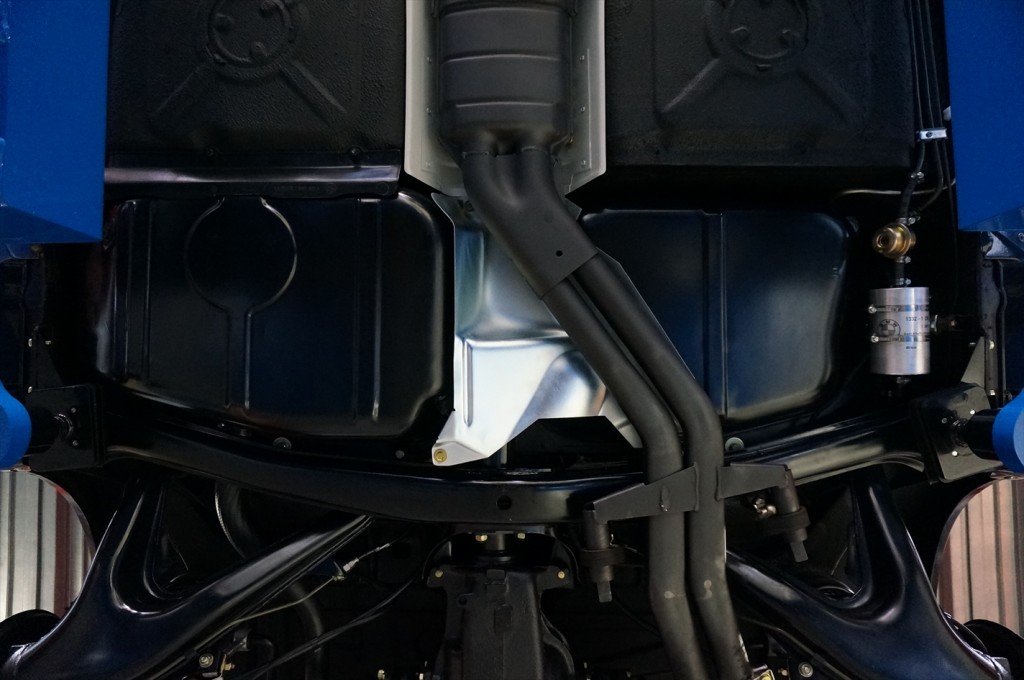

ここまで綺麗に再生しております。ミッション部分。フロントからリアにかけて下廻りの仕上がりの状態を御覧下さいませ。 以前レストアをしたM3以上の仕上がりを目標に進めて来たレストアですが、充分に目標を達成した仕上がりになったと思います。
今回でE30M3のレストアの記事は終了になります。
今回の記事をご覧になってレストアにご興味が有りましたらお気軽に当社まで御相談下さいませ。

2016年06月19日
