VANOSユニット(可変バルブ)のオーバーホールと役割
本日はＶＡＮＯＳユニットのオイル漏れのお話しです。
Ｅ３６／Ｍ３、Ｅ４６／Ｍ３、ＡＬＰＩＮＡで最近良く見られるＶＡＮＯＳ周辺からのオイル漏れ。

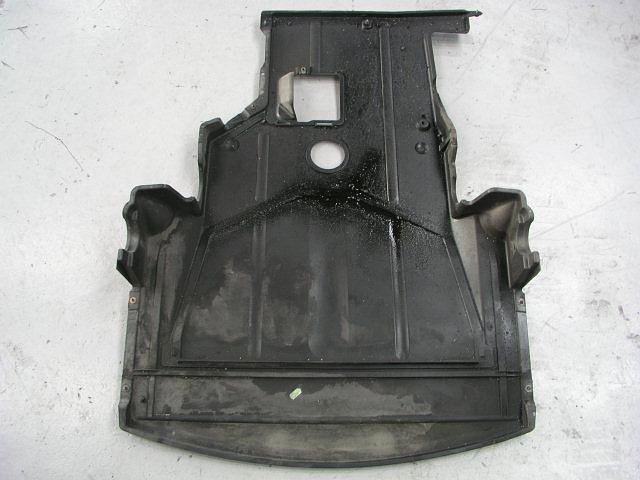

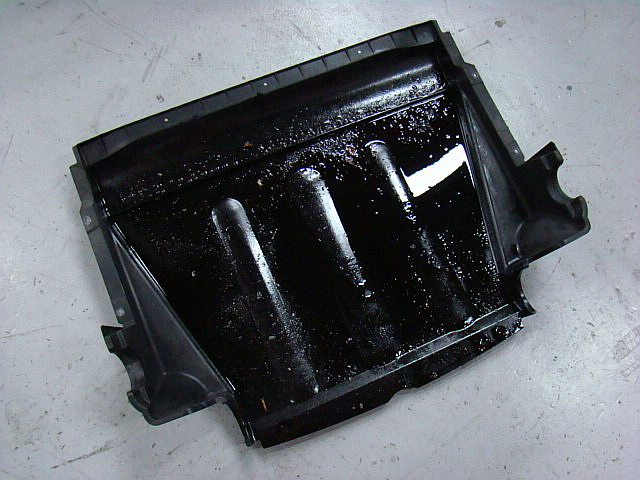

相当量のオイルが漏れていても、上の写真の通りアンダーカバーがオイルを受け止めてしまうので
地面にオイル溜まりが出来る事も少なく、かなり進行が進んでから発見される事も多いですね。

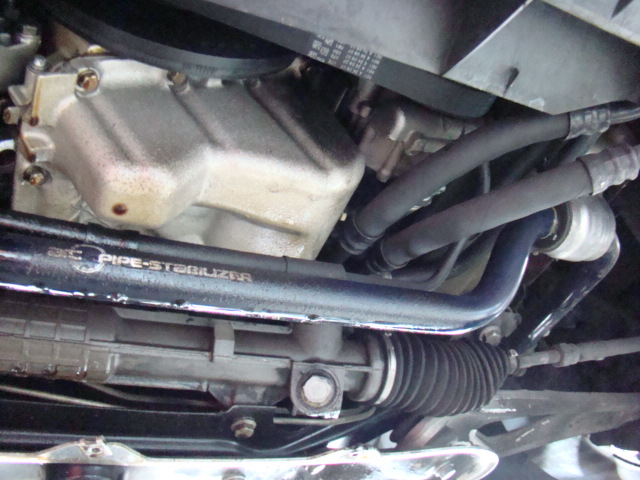

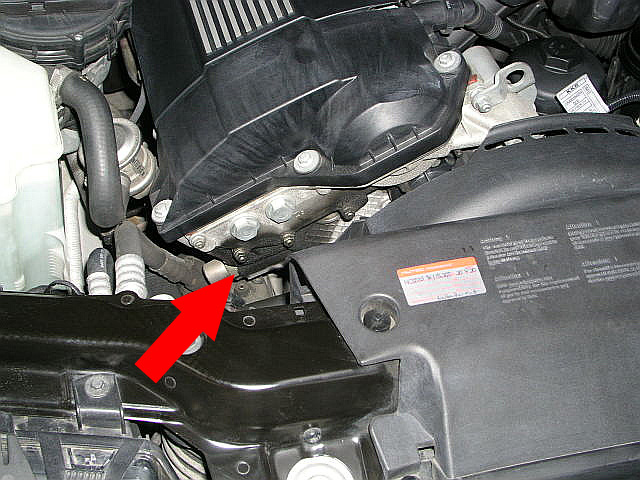

ＶＡＮＯＳ前面だけではなく、取り付け部からも漏れている事が多いので見逃しがちです。
では、ＶＡＮＯＳからのオイル漏れがどのような不具合を起こす可能性があるのか。
その辺りを簡単に説明致します。
ＶＡＮＯＳ機構が採用された初期は吸気側のみのシングルＶＡＮＯＳでしたが
現在採用されているＶＡＮＯＳは吸排気の各カムシャフトの位相を
連続的に変化させるダブルＶＡＮＯＳになります。
では、カムシャフトの位相を連続的に変化とはどういう意味なのか。
また位相を変化させる事によりどのようなメリットを生むのかを簡単に説明致します。
ＶＡＮＯＳユニット内のソレノイドがエンジン回転数信号等々を受け取り
給排気それぞれのＶＡＮＯＳギアシャフトをエンジンオイルの油圧で
前後に駆動させることによりカムシャフトの進角、遅角を制御します。
カムシャフトのリフト量は給排気共に固定されている為、ＶＡＮＯＳ機構ではバルブリフト量の
連続変化は行なえませんので、開閉のタイミングのみを連続的に可変させるといった仕組みになります。
では可変させる事のメリットは？

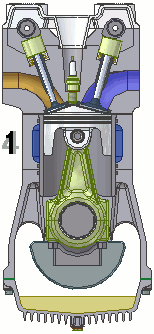

上のエンジン断面図を参考にして説明するともうちょっと分かりやすいかと思います。
まず、このエンジンを可変バルブ機構無しの４サイクルレシプロエンジンとして見ると
クランクシャフトの動きに合わせ、
吸排気バルブは交互に開閉され給排気が行なわれているのが分かると思います。
厳密に言うと、混合気の吸気時の重量慣性や燃焼時の爆発圧力等も考えなくてはいけないのですが
複雑になるのでここでは回転運動だけを考えます。
エンジンの回転数を上げれば、当然クランクシャフトの回転数とバルブの開閉速度は伴って上がります。
混合気の流入と充填、排気ガスの排出も同様でエンジン回転数の変化のみで決定されてしまいます。
その結果どのようなフィーリングのエンジンになるか。
極端ですが、決められたある一定の回転数だけでのみフィーリングが良く、その回転域から
外れればフィーリングが悪くなるとイメージして下さい。
レース車輌のようにアクセルを踏んでいないとアイドリングしない等の現象は
このような考え方で良いかと思います。
では、このエンジンにＶＡＮＯＳを装着した場合。
前述した通り、どの回転数であってもＶＡＮＯＳがカムシャフトを進角、遅角させ
給排気バルブの開閉時期を場合によっては早く、場合によっては遅く
更には吸気行程と排気行程を僅かにシンクロさせたりする事により
混合気の流入速度と充填、燃焼、排気ガスの排出速度等を常に全域で最適化する事により
低回転から高回転までストレス無く駆動するエンジンになります。
というように、かなりシビアな動きを要求されるパートですから
ＶＡＮＯＳからのエンジンオイル漏れは、圧力損失によってギアシャフトの駆動を正常な動きを妨げたり
それによって、バルブタイミングの微妙なズレを引き起こしたりする可能性も考えられる場所なので
オイルの滲み程度だからと楽観視せず、発見時は早期に処置を施すようにおすすめしております。
